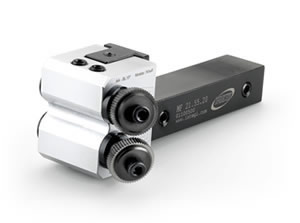

MF 21.55

概要
特徴
・切削式ローレット加工向き
・駒をワーク径との調整が簡単
・レンチで簡単な調整
・ヘッド部を回転させるだけで、右勝手、左勝手旋盤どちらでも使用可能
・モジュール式のため同じヘッドでも複数のシャンクをご利用いただけます
・逃げ角の調整が可能
・トラバースフィード (F) のみとなります
・VDIシャンクで使用可能です

利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤、主軸移動型旋盤、CNC旋盤

DIN82に準拠したローレット加工
Knurl pattern Knurl Feed
tiporaa RGE 30º AA + AA F R
tiporbr30 RGE 45º BL 15º + BR 15º F R
tiporaa RGE 60º BL 30º + BR 30º F R

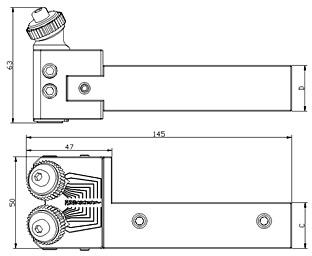

スペック

Code Reference Version Capacity Knrurl C D Kg Spare Part
01100500 MF 21.55.20  R + L Ø5÷250 21.5×5×8 20 25 1,254 EAT 21.55
01100700 MF 21.55.25  R + L Ø5÷250 21.5×5×8 25 25 1,254
資料請求・お問い合わせ

その他 切削ローレット ダブルタイプ
