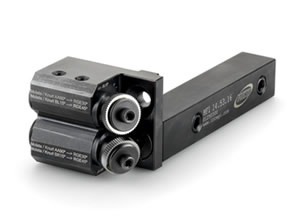

MF 1 14.53

概要

特徴
・切削式ローレット加工向き
・駒をワーク径との調整が簡単
・レンチで簡単な調整
・右勝手、左勝手旋盤どちらでも使用可能
・モジュール式ため同じヘッドでも複数のシャンクをご利用いただけます
・逃げ角の調整が可能
・トラバースフィード (F) のみとなります。

利用可能な工作機械
スイス型旋盤、主軸移動型旋盤

DIN82に準拠したローレット加工

Knurl pattern		Knurl	Feed
	RGE 30º	AA + AA	F R
	RGE 45º	BL 15º + BR 15º	F R
	RGE 60º	BL 30º + BR 30º	F R

•
•
•
•
•
•

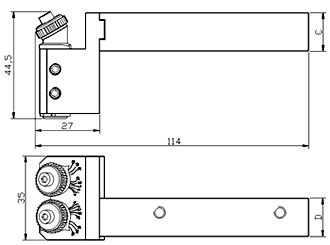

スペック

Code	Reference	Version	Capacity	Knurl	C	D	Kg	Spare Part
01250100	MF1 14.53.12	R + L	Ø3÷50	14.5×3×5	14	12	0.45	EAT14.53
01250200	MF1 14.53.14	R + L			14	14	0.46
01250300	MF1 14.53.16	R + L			16	16	0.50
