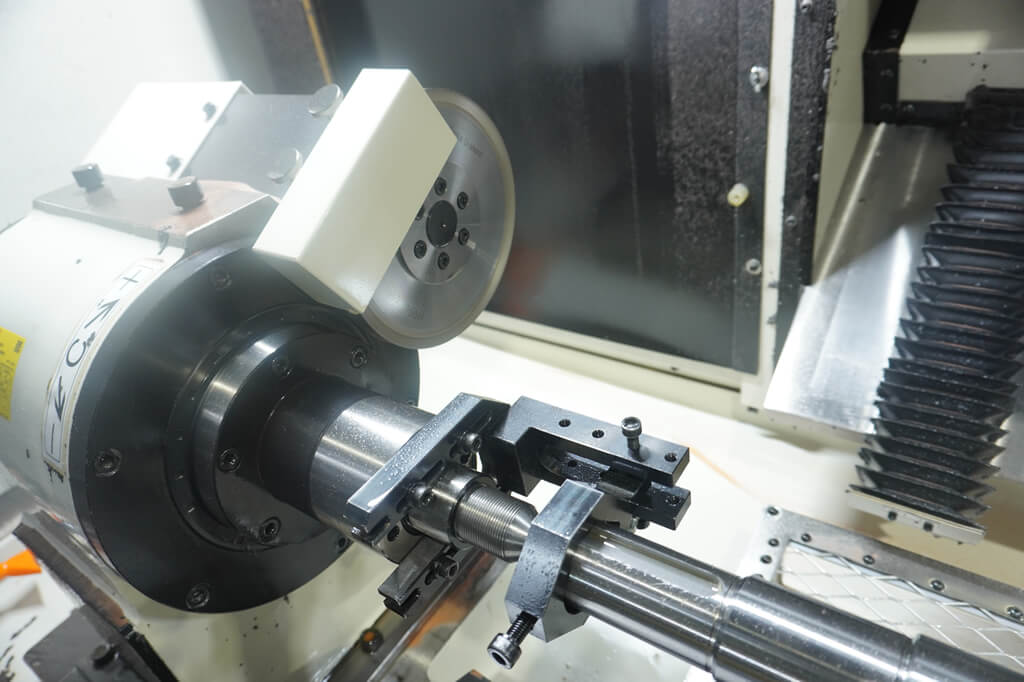

ローター・ウォーム研削盤

機種
概要
Samputensiliは独自の開発目的や社内業務での必要性から過去20年間でロータ研削盤を開発しました。 エンジニアが得た知識や経験は、製造、ローター最適化要求のボトルネック解消にお客様をサポートするだけでなく、新しい機械開発にも活用されました。

GRシリーズでセラミック研削砥石や電着CBN砥石を使用する場合でも、多種多様な試作品や数種類の量産品を生産することができます。 弊社の熟練したアプリケーションエンジニアはお客様のローターサイズ、ドライブ出力、工具技術のニーズに合わせ最適な機械をお選びします。

機種

GR 500 H ローター・ウォーム研削盤

G 500 Hの構造と軸の運動学に基づいてGRバージョンはローター加工用に特別な装備がなされています。 シングル研削スピンドルによりGR 500Hを最適な試作機にすることでオペレーターは高品質のローターを小中ロット研削することができます。 ドレス可能なコランダム砥石、統合されたドレスユニットと測定ユニットが装備されているため、プロファイル誤差を直ちに自動修正することができます。

より大量ロットのローターを加工する場合、外部測定装置と接続することで最大限の効率と最善の結果が得られます。GR 500 Hには実際のローター加工条件下で開発された特定のローターソフトウェアパッケージが装備されています。

GR 500 Hの強みはドレス可能なコランダム砥石を使用したフレキシブルな加工で示されています。

特徴
・G 500 Hの構造と軸の運動学に基づく
・シングル研削スピンドル、ドレッサブルコランダム砥石
・ドレスユニットと測定装置の統合
・プロファイル誤差を直ちに自動修正
・特定の実際使用されているローターソフトウェアパッケージ
・CBN研削砥石能力

製品動画

GRX 500 H ローター・ウォーム研削盤

GRXはGR機をより大きく強力にした機種です。 強力なツインスピンドルと安定したベッドデザインは大きなスクリューとローターの加工に必要です。 特にCBNで研削するのに適しているGRXですが、セラミック砥石と組み合わせ加工することもできます。

機上測定装置を使い、ローターのプロットタイプおよび試作部品の修正もより簡単に行えます。 より効率を高めるためGRXを外部ロボット装置にリンクさせて外部測定装置に接続することもできます。 GRと同様にGRXには実際の製造条件で開発されたローター専用のソフトウェアが搭載されています。

特徴
・G 500 Hの構造と軸の運動学に基づく
・強力なツインスピンドルと非常に安定したベッド設計
・ドレスユニットと測定ユニットの統合
・プロファイル誤差を直ちに自動修正
・特定の実際使用されているローターソフトウェアパッケージ
・CBN研削砥石能力

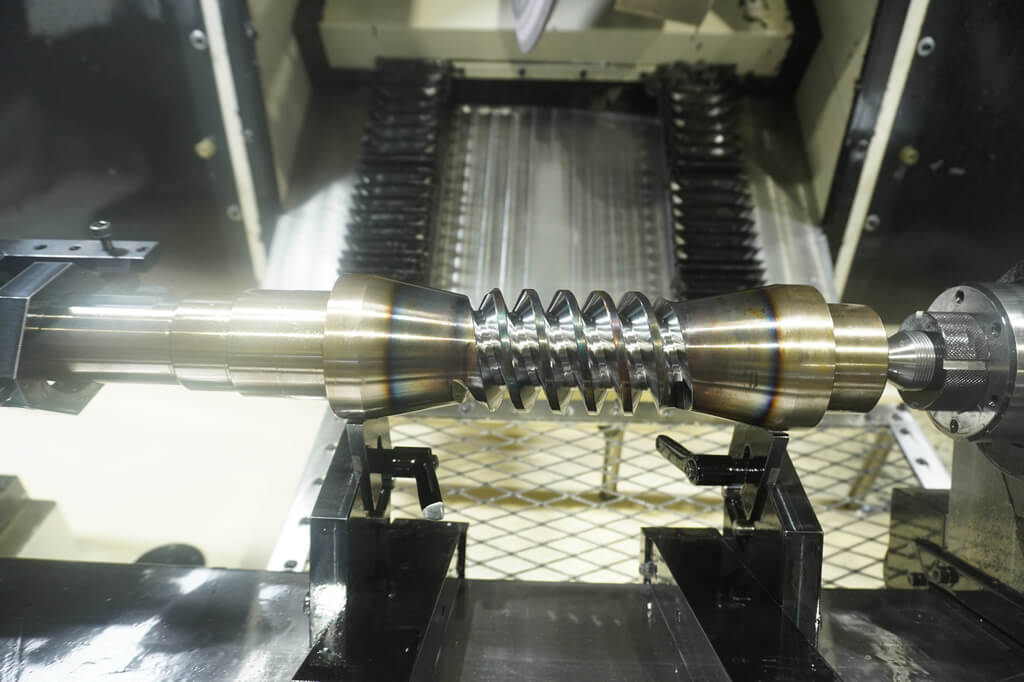

GW 3600 H ウォーム・スクリュー研削盤

GW 3600 H は円筒、テーパー、シンプル、バリアタイプのウォームおよびウォームセグメントのための成形研削盤で、単一および可変リードと幅広いプロファイルに対応しています。 この機械は3600mmの研削長さに対応しているので、射出成形機のスクリューやローター形状のワーク加工に最適です。

この革新的なマシン(冷却、ろ過システムおよびモーター)に適用された技術と設備のおかげで、高品質でのクリープフィード方式、ブランクから研削、熱処理後の研削加工ができます。 高度に特殊化された機械はワークの長さとプロファイルの深さによってカスタマイズ対応も可能です。  幅広いドレスユニットとツールスピンドルを提供できるので、GW 3600 Hではいかなる加工にも対応できます。

プロファイル研削プログラムは荒と仕上げ用にセラミックと電着CBN砥石の両方に対応しています。そして、CBN砥石の剥離・再電着を含め工具サービスにも対応します。  ドレッサーは、Samputensiliから、または直接サプライヤからも購入頂けます。 Samputensili社の研削盤で、いかなる加工技術を選択しても、最終製品の品質を効率的に、妥協することなく得ることができます。

特徴
・研削長さ3600 mm
・セラミック研削砥石用のオプションのドレスユニット
・フレキシブルな量産の要求

スペック

テクニカルデータ* Units GR 500 H GRX 500 H GW 3600 H
最大ワーク径 mm 400 400 250
モジュール mm n/a n/a n/a
最大歯丈 mm 52 / 80 80 40
ツールヘッドスイベル範囲 degree +/- 90 +/- 90 +/- 90
ワーク/ツールスピンドル軸間 mm 165 - 495 32.5 - 460 170 - 355
最大ワーク長 mm 1,250 1,600 3,600
最大アキシャル移動 mm 900 1,130 3,000
最大ラジアル移動 mm 330 427.5 185
最大タンジェンシャル移動 mm n/a n/a n/a
主軸パワー kW 20 / 35 50 20 / 35
セラミック砥石径 mm 300 - 500 190 - 340 330 - 450
最大セラミック砥石幅 mm 80 / 120 with shoulders 145 45 / 75 with shoulders
CBN砥石径 mm n/a 280 n/a
最大CBN砥石幅 mm n/a 100 n/a
最大ドレッサーディスク径 mm 150 70 70
最大ツールスピンドル速度 rpm 4,000 8,000 4,000
ワークスピンドル速度 rpm 0 - 600 0 - 600 0 - 400
最大ワーク重量 kg 350 450 250
クーラントユニット込みの合計接続負荷 kVA 150 150 40
標準装備を含む機械重量 kg 15,500 30,000 18,500

*Technical data subject to change
