薄刃ブレード

機種
概要
GFD社の薄刃ブレードは、ダイヤモンドコーティング後に表面をプラズマ研磨され、非常に耐摩耗性が高いと評価されています。自社研究室において、従来のブレードと比較して寿命が1000倍長いことが証明されています。さらに、超硬やセラミック製のブレードと比べても、最大20-60倍の長寿命を実現しています。

先進のプラズマ研磨技術により、切れ味が非常に優れており、微細な作業にも最適です。工具費、ダウンタイム費のようなコストを削減することも可能です。

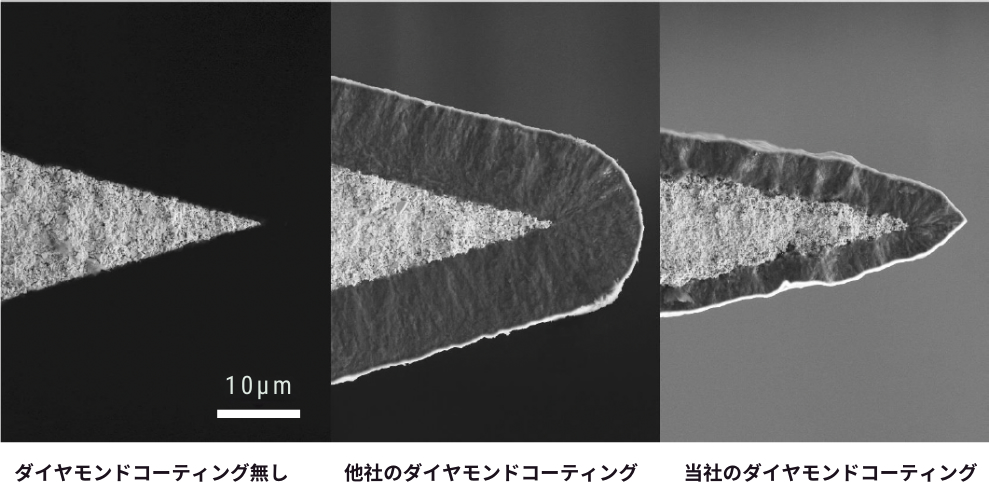

GFD社が採用するプラズマ研磨プロセスは、ブレードの鋭さに合わせて細かく調整します。プラズマ研磨後、元の刃先の鋭さを上回ることもあります。また、刃先の表面粗さは、超微結晶の多層構造により、5 nmから20 nmの範囲で極めて低くなります。これにより、切断時に高品質な仕上がりが得られます

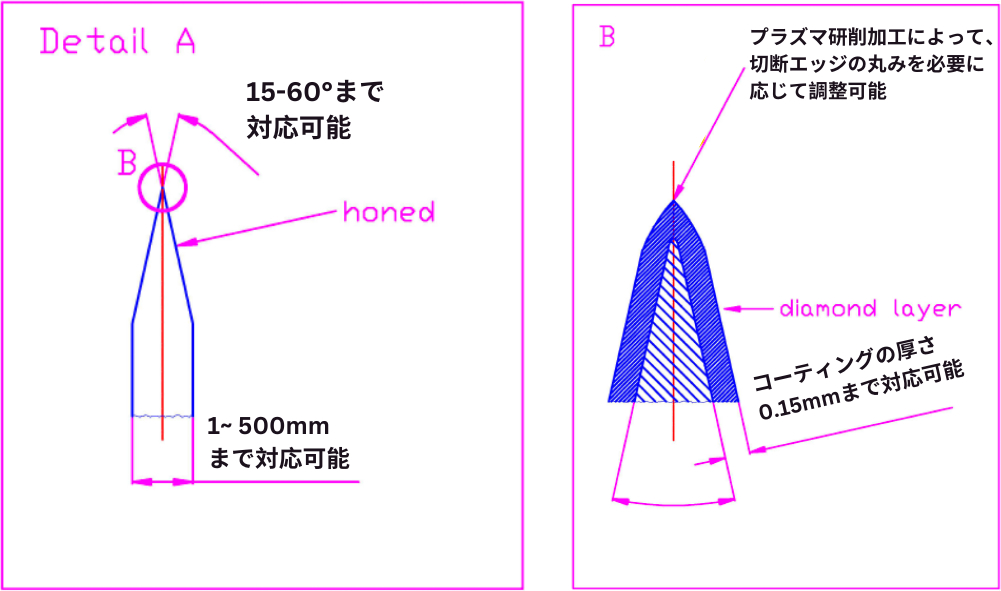

標準のカスタムバージョン
刃先の鋭さ:15°〜60° 刃の長さ: 幅:1mm~500mm
最低厚さ:150μm 刃先の数: シングルまたはダブル
自動調整の研磨プロセスのため、複雑な設計でも対応可能

対応可能な素材
BSF(バッテリーセパレーターフォイル)・アルミ箔・銅箔金属箔・プラスチックフィルム・紙、段ボール・複合材料・木材・布地・革・カーボンファイバー・ケブラー

業界
バッテリー産業・フィルムおよび繊維産業・医薬品および医療技術・航空宇宙産業におけるGFRPおよびCFRP・繊維および紙産業・包装産業

また、ブレードの形状をカスタマイズすることも可能です。お客様がご希望に沿ったブレードを設計し、それにダイヤモンドコーティングを施すことも可能です。ご興味をお持ちいただいたお客様は、ぜひお問い合わせください。

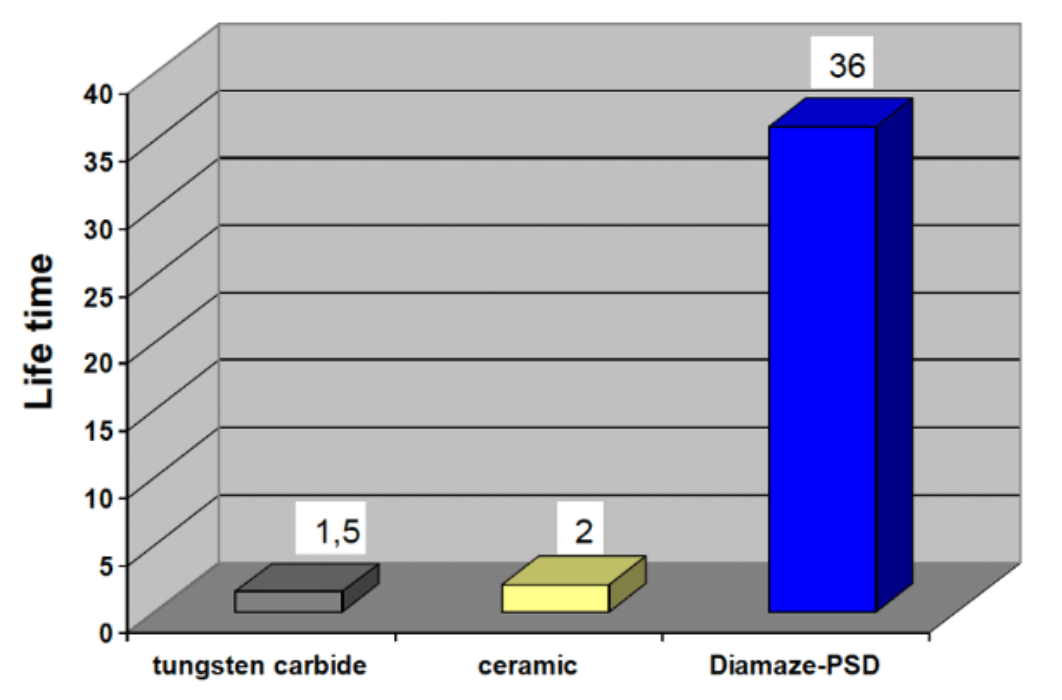

以下は、ピグメント(酸化チタン)を含むプラスチックフィルムを切る際のDiamaze PSD ブレードとセラミックブレードの寿命比較です

機種

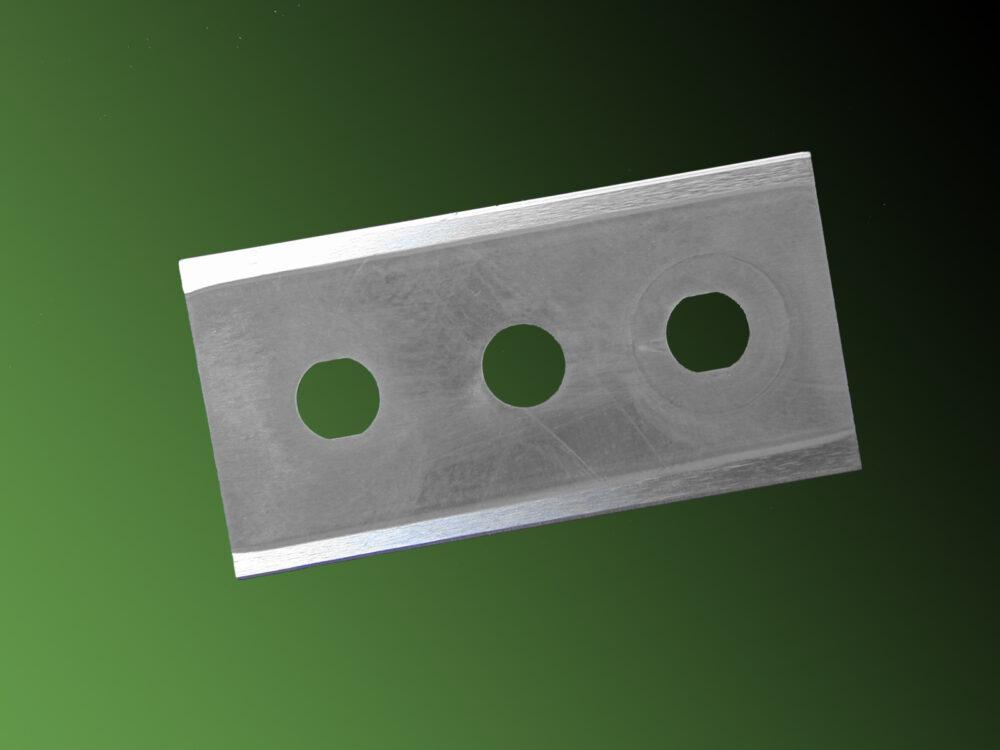

薄刃ブレード(3つ穴)

Diamaze PSD foil blades (3 holes)
3つ穴フォイルブレードです。

Code Size
K.0020.020 43mm x 22mm x 0.2mm DOUBLE
K.0020.021 43mm x 22mm x 0.2mm SINGLE
K.0020.030 43mm x 22mm x 0.3mm DOUBLE
K.0020.031 43mm x 22mm x 0.3mm SINGLE
K.0020.040 43mm x 22mm x 0.4mm DOUBLE
K.0020.041 43mm x 22mm x 0.4mm SINGLE
K.0020.060 43mm x 22mm x 0.6mm DOUBLE
K.0020.061 43mm x 22mm x 0.6mm SINGLE

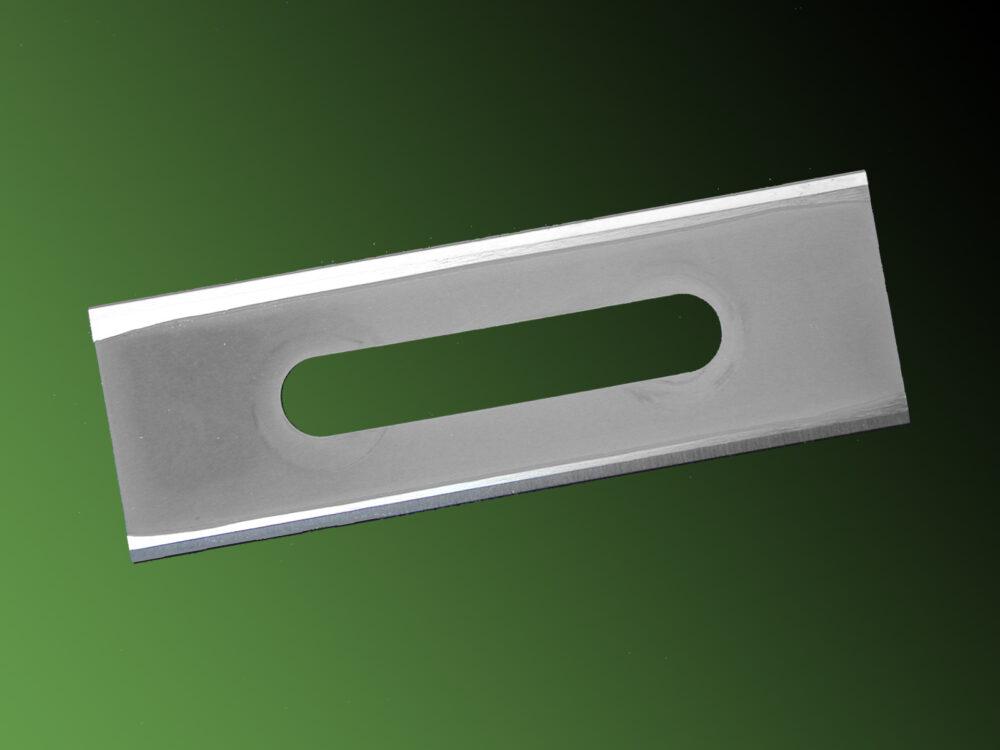

薄刃ブレード(1つ穴)

Diamaze PSD foil blades (slotted hole)
1つ穴フォイルブレードです。

Code Size
K.0030.038 57.5mm x 19.0mm x 0.2mm DOUBLE
K.0030.039 57.5mm x 19.0mm x 0.2mm SINGLE
K.0030.060 57.5mm x 19.0mm x 0.3mm DOUBLE
K.0030.061 57.5mm x 19.0mm x 0.3mm SINGLE

耐摩耗刃物に関するご相談は、ぜひ西部商工まで!

1.日本市場への特別な国内サポート
西部商工はGFD社の日本国内の窓口として、お客様のご要望を伺います。日本の市販品にはないダイヤモンドコーティング特注品の設計・製造は是非お任せ下さい。

2.日本国内専門のサービスエンジニア
弊社では、協力会社を含め50名以上のサービスエンジニアが在籍しております。GFD社のダイヤモンドコーティング工具・刃物のテスト加工の支援も対応可能です。

現場でお困りの方を徹底的にサポートします!
