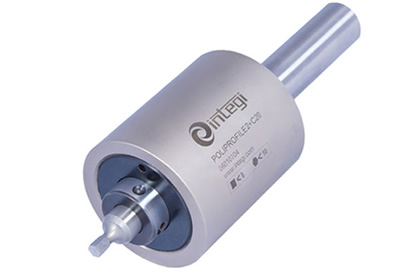

ストレートシャンク

機種

POLIPROFILE 1 (φ34）
POLIPROFILE 2 (φ48）
POLIPROFILE 3 (φ55）
POLIPROFILE 4 (φ70）

特徴

•旋盤、マシニングセンタ、フライス盤、ボール盤などあらゆる種類の機械で使用可能
•振り子システムによりブローチの負荷を最小限に
•工具の長寿命化のため、高品質なベアリングを使用
•加工時に出る切粉が軸受け部に侵入するのを防ぐボディ
•ブローチホルダー下部にある調節可能なストッパーによりブローチの位置調整が可能
•専用アダプターを用いて、外径加工用ブローチの取り付けが可能（別売りとなります）

機種

POLIPROFILE 1 (φ34）

Code	Reference	Capacity	Broach	ø D	L	Kg.
6010106	POLIPROFILE1+C10	■<5 ⬣<6	P-0828	10 mm	40 mm	0.3
6010104	POLIPROFILE1+C12	■<5 ⬣<6	P-0828	12 mm	40 mm	0.3
6010103	POLIPROFILE1+C16	■<5 ⬣<6	P-0828	16 mm	70 mm	0.4
6010102	POLIPROFILE1+C19.05	■<5 ⬣<6	P-0828	19.05 mm	70 mm	0.5
6010107	POLIPROFILE1+C20	■<5 ⬣<6	P-0828	20 mm	70 mm	0.5

POLIPROFILE 2 (φ48）

Code	Reference	Capacity	Broach	ø D	L	Kg.
6010203	POLIPROFILE2+C16	■<8 ⬣<10	P-0828	16 mm	70 mm	0.8
6010204	POLIPROFILE2+C20	■<8 ⬣<10	P-0828	20 mm	70 mm	1
6010225	POLIPROFILE2+C2040	■<8 ⬣<10	P-0828	20 mm	40 mm	0.8

POLIPROFILE 3 (φ55）

Code	Reference	Capacity	Broach	ø D	L	Kg.
6010303	POLIPROFILE3+C16	■<10 ⬣<14	P-1245	16 mm	70 mm	1.3
6010304	POLIPROFILE3+C20	■<10 ⬣<14	P-1245	20 mm	70 mm	1.4
6010305	POLIPROFILE3+C25	■<10 ⬣<14	P-1245	25 mm	90 mm	1.5

POLIPROFILE 4 (φ70）

Code	Reference	Capacity	Broach	ø D	L	Kg.
6010403	POLIPROFILE4+C25	■<16 ⬣<24	P-1650	25 mm	90 mm	2.2
6010404	POLIPROFILE4+C32	■<16 ⬣<24	P-1650	32 mm	90 mm	2.5
6010405	POLIPROFILE4+C40	■<16 ⬣<24	P-1650	40 mm	90 mm	2.7
