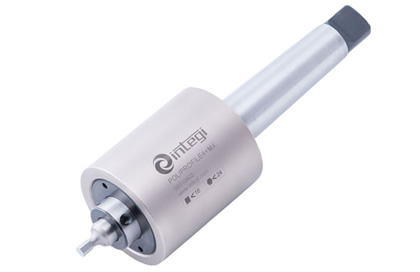

MT（モールステーパー）

機種

• POLIPROFILE 2 (φ48）
• POLIPROFILE 3 (φ55）
• POLIPROFILE 4 (φ70）

特徴

•旋盤、マシニングセンタ、フライス盤、ボール盤などあらゆる種類の機械で使用可能
•振り子システムによりブローチの負荷を最小限に
•工具の長寿命化のため、高品質なベアリングを使用
•加工時に出る切粉が軸受け部に侵入するのを防ぐボディ
•ブローチホルダー下部にある調節可能なストッパーによりブローチの位置調整が可能
•専用アダプターを用いて、外径加工用ブローチの取り付けが可能（別売りとなります）

•

機種

POLIPROFILE 2 (φ48）

シャンク部規格：DIN228

Code	Reference	Capacity	Broach		Kg.
6010201	POLIPROFILE2+M1	■<8 ⬣<10	P-0828	MORSE 1	0.9
6010202	POLIPROFILE2+M2	■<8 ⬣<10	P-0828	MORSE 2	1

POLIPROFILE 3 (φ55）

シャンク部規格：DIN228

Code	Reference	Capacity	Broach		Kg.
6010301	POLIPROFILE3+M2	■<10 ⬣<14	P-1245	MORSE 2	1.4
6010302	POLIPROFILE3+M3	■<10 ⬣<14	P-1245	MORSE 3	1.6

POLIPROFILE 4 (φ70）

シャンク部規格：DIN228

Code	Reference	Capacity	Broach		Kg.
6010401	POLIPROFILE4+M3	■<16 ⬣<24	P-1650	MORSE 3	2.1
6010402	POLIPROFILE4+M4	■<16 ⬣<24	P-1650	MORSE 4	2.4

その他 ブローチホルダ

• ストレートシャンク



  ・POLIPROFILE 1 (φ34）
  ・POLIPROFILE 2 (φ48）
  ・POLIPROFILE 3 (φ55）
  ・POLIPROFILE 4 (φ70）

• ウェルダンシャンク



  ・POLIPROFILE 1 (φ34）
  ・POLIPROFILE 2 (φ48）
  ・POLIPROFILE 3 (φ55）
  ・POLIPROFILE 4 (φ70）

• MT（モールステーパー）



  ・POLIPROFILE 2 (φ48）
  ・POLIPROFILE 3 (φ55）
  ・POLIPROFILE 4 (φ70）

• VDI



  ・POLIPROFILE 2 (φ48）
  ・POLIPROFILE 3 (φ55）
  ・POLIPROFILE 4 (φ70）
