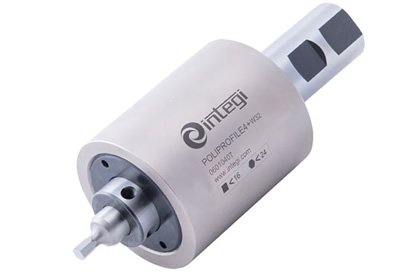

ウェルダンシャンク

機種

• POLIPROFILE 1 (φ34）
• POLIPROFILE 2 (φ48）
• POLIPROFILE 3 (φ55）
• POLIPROFILE 4 (φ70）

特徴

•旋盤、マシニングセンタ、フライス盤、ボール盤などあらゆる種類の機械で使用可能
•振り子システムによりブローチの負荷を最小限に
•工具の長寿命化のため、高品質なベアリングを使用
•加工時に出る切粉が軸受け部に侵入するのを防ぐボディ
•ブローチホルダー下部にある調節可能なストッパーによりブローチの位置調整が可能
•専用アダプターを用いて、外径加工用ブローチの取り付けが可能（別売りとなります）

•

機種

POLIPROFILE 1 (φ34）

シャンク部規格：DIN1835-Ｂ

Code	Reference	Capacity	Broach	ø D	L	Kg.
6010109	POLIPROFILE1+W10	■<5 ⬣<6	P-0828	10 mm	36 mm	0.3
6010108	POLIPROFILE1+W12	■<5 ⬣<6	P-0828	12 mm	41 mm	0.3
6010105	POLIPROFILE1+W16	■<5 ⬣<6	P-0828	16 mm	44 mm	0.4
6010110	POLIPROFILE1+W20	■<5 ⬣<6	P-0828	20 mm	46 mm	0.5

POLIPROFILE 2 (φ48）

シャンク部規格：DIN1835-Ｂ

Code	Reference	Capacity	Broach	ø D	L	Kg.
6010205	POLIPROFILE2+W16	■<8 ⬣<10	P-0828	16 mm	52 mm	0.8
6010206	POLIPROFILE2+W20	■<8 ⬣<10	P-0828	20 mm	52 mm	1

POLIPROFILE 3 (φ55）

シャンク部規格：DIN1835-Ｂ

Code	Reference	Capacity	Broach	ø D	L	Kg.
6010306	POLIPROFILE3+W20	■<10 ⬣<14	P-1245	20 mm	52 mm	1.4
6010307	POLIPROFILE3+W25	■<10 ⬣<14	P-1245	25 mm	59 mm	1.5

POLIPROFILE 4 (φ70）

シャンク部規格：DIN1835-Ｂ

Code	Reference	Capacity	Broach	ø D	L	Kg.
6010406	POLIPROFILE4+W25	■<16 ⬣<24	P-1650	25 mm	59 mm	2.2
6010407	POLIPROFILE4+W32	■<16 ⬣<24	P-1650	32 mm	63 mm	2.5

その他 ブローチホルダ

• ストレートシャンク



  ・POLIPROFILE 1 (φ34）
  ・POLIPROFILE 2 (φ48）
  ・POLIPROFILE 3 (φ55）
  ・POLIPROFILE 4 (φ70）

• ウェルダンシャンク



  ・POLIPROFILE 1 (φ34）
  ・POLIPROFILE 2 (φ48）
  ・POLIPROFILE 3 (φ55）
  ・POLIPROFILE 4 (φ70）

• MT（モールステーパー）



  ・POLIPROFILE 2 (φ48）
  ・POLIPROFILE 3 (φ55）
  ・POLIPROFILE 4 (φ70）

• VDI



  ・POLIPROFILE 2 (φ48）
  ・POLIPROFILE 3 (φ55）
  ・POLIPROFILE 4 (φ70）
