マルチ径キャビティー加工ツール

概要

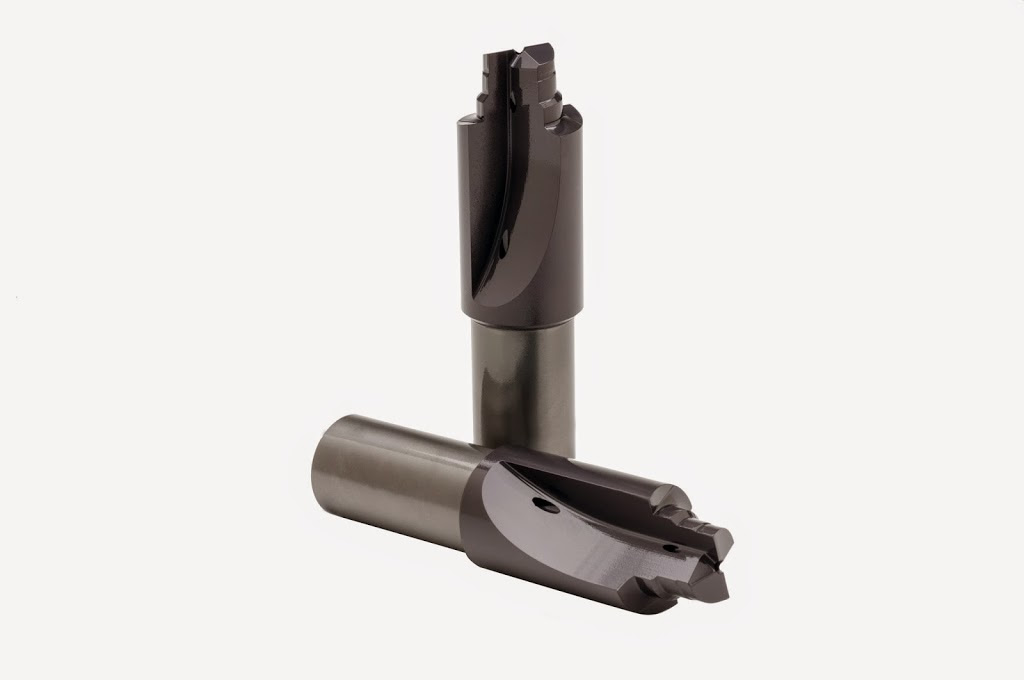

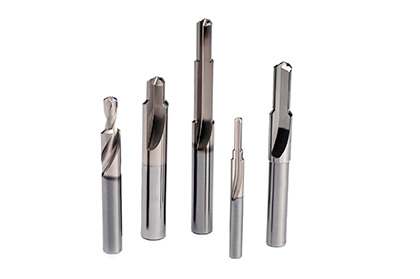

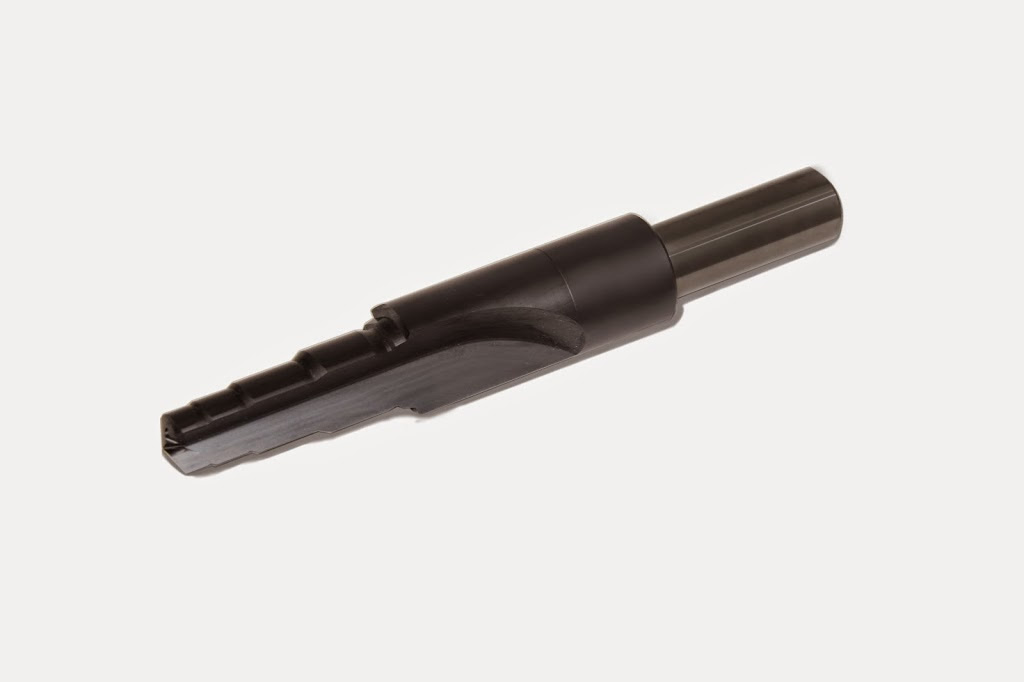

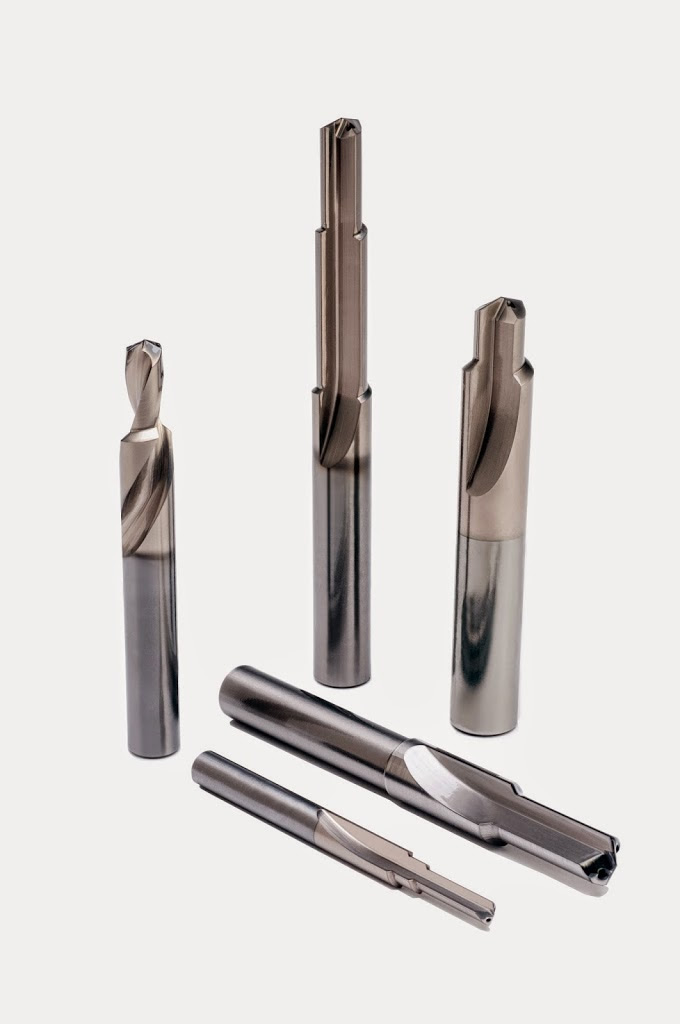

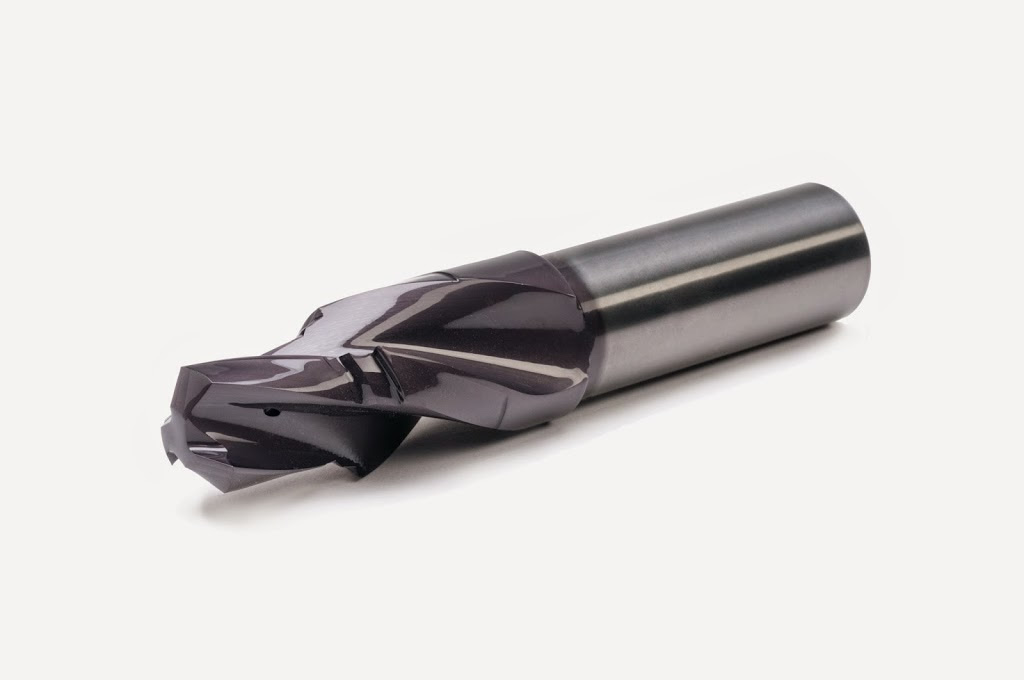

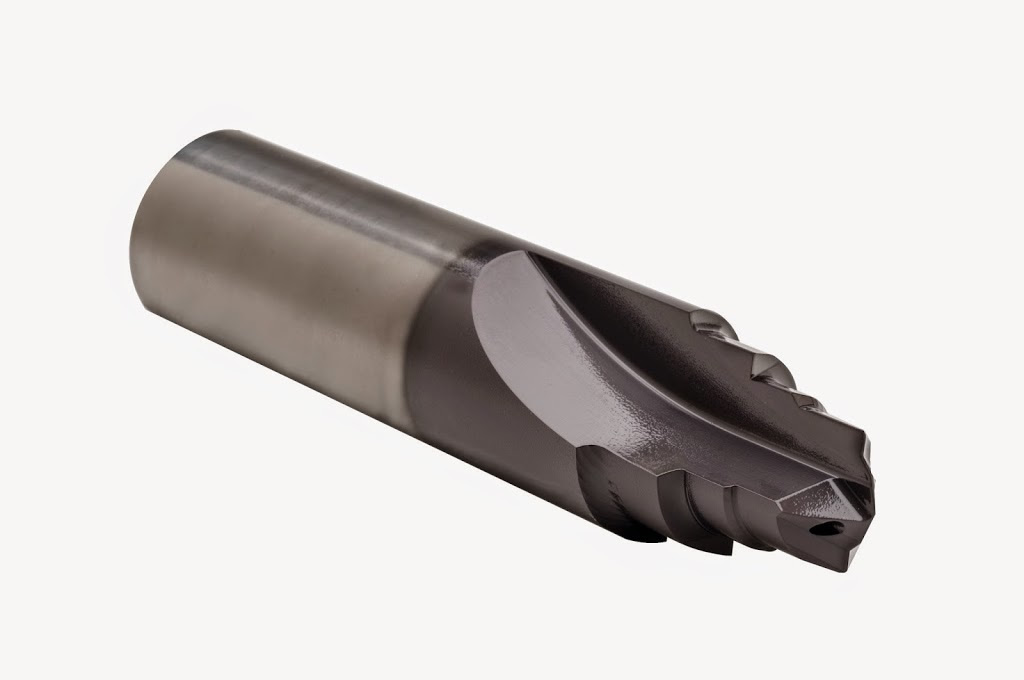

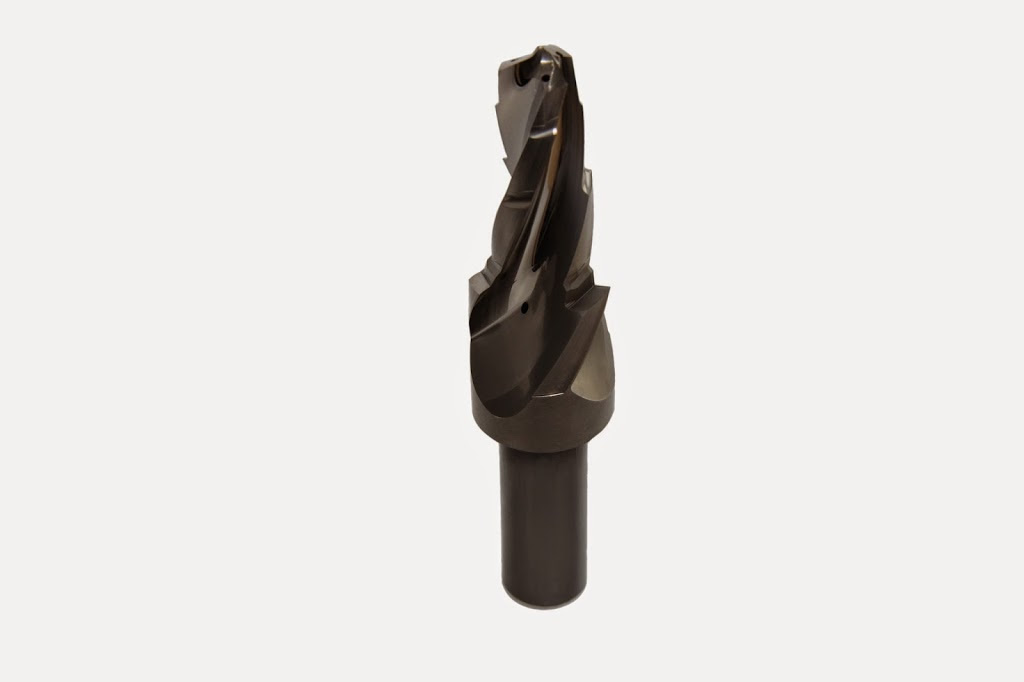

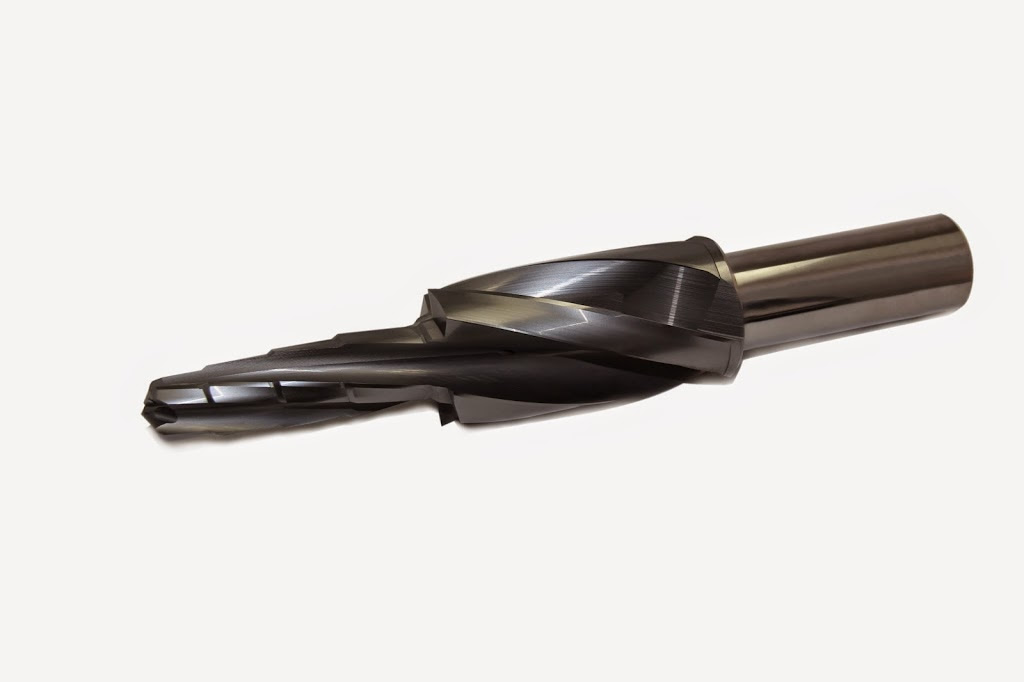

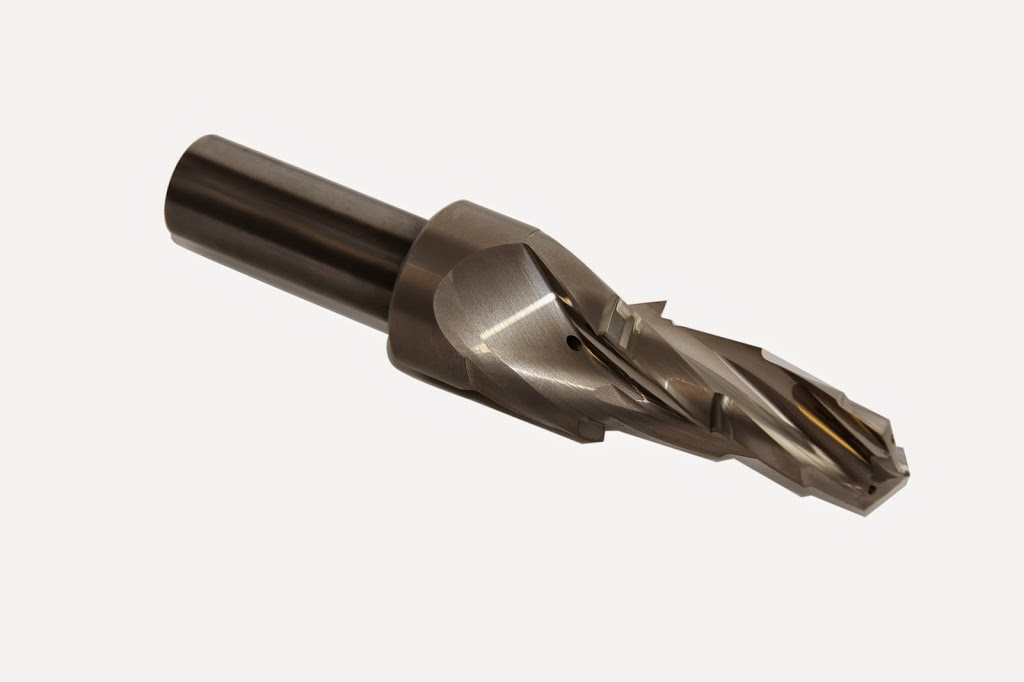

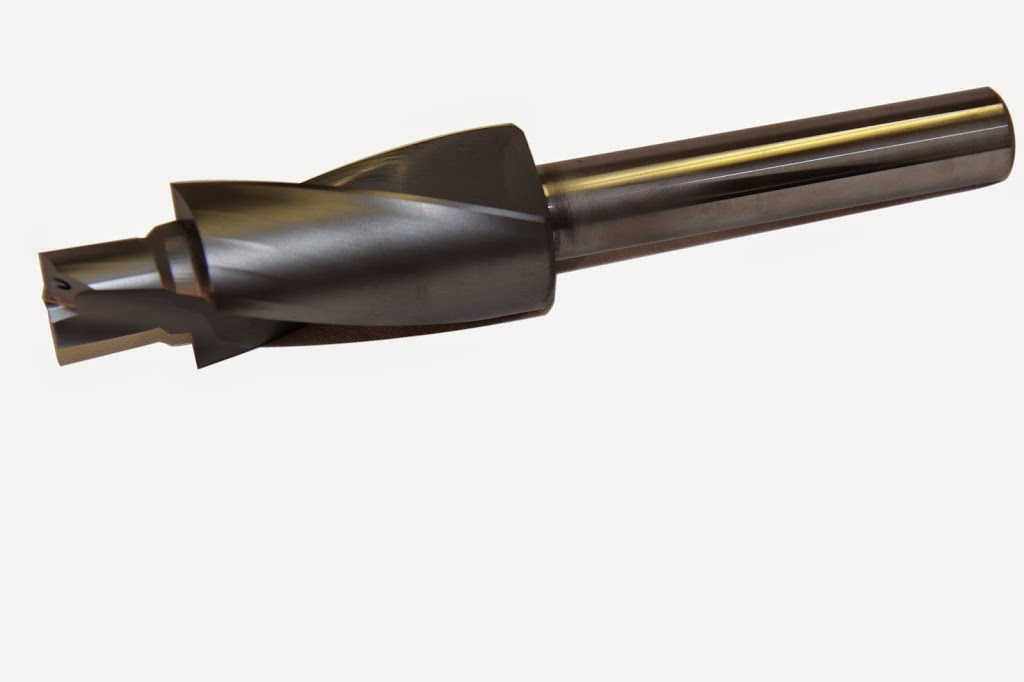

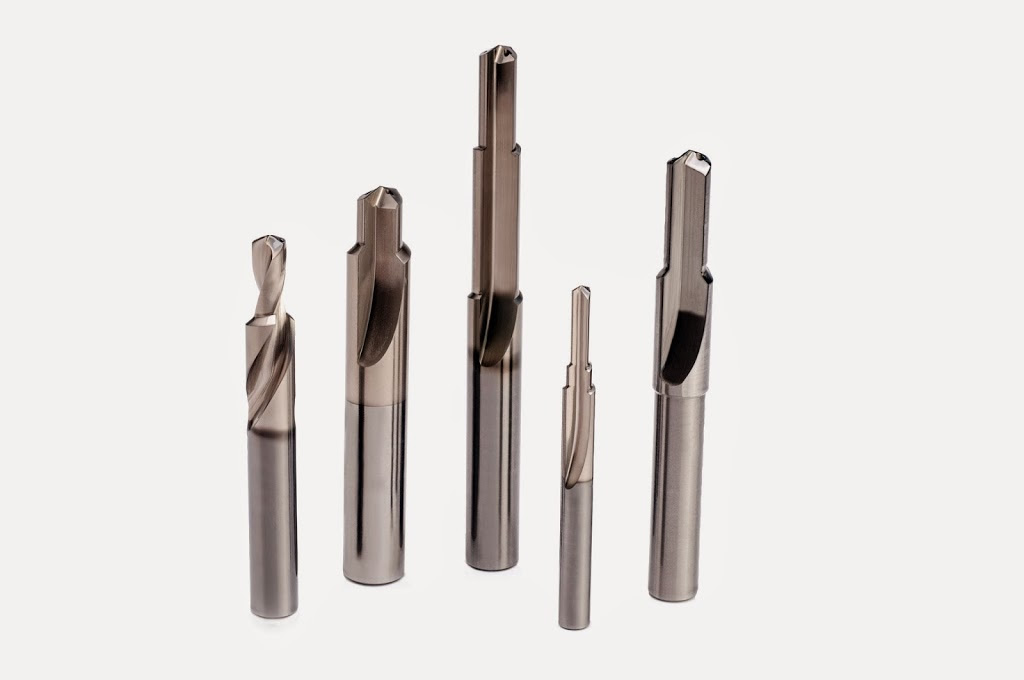

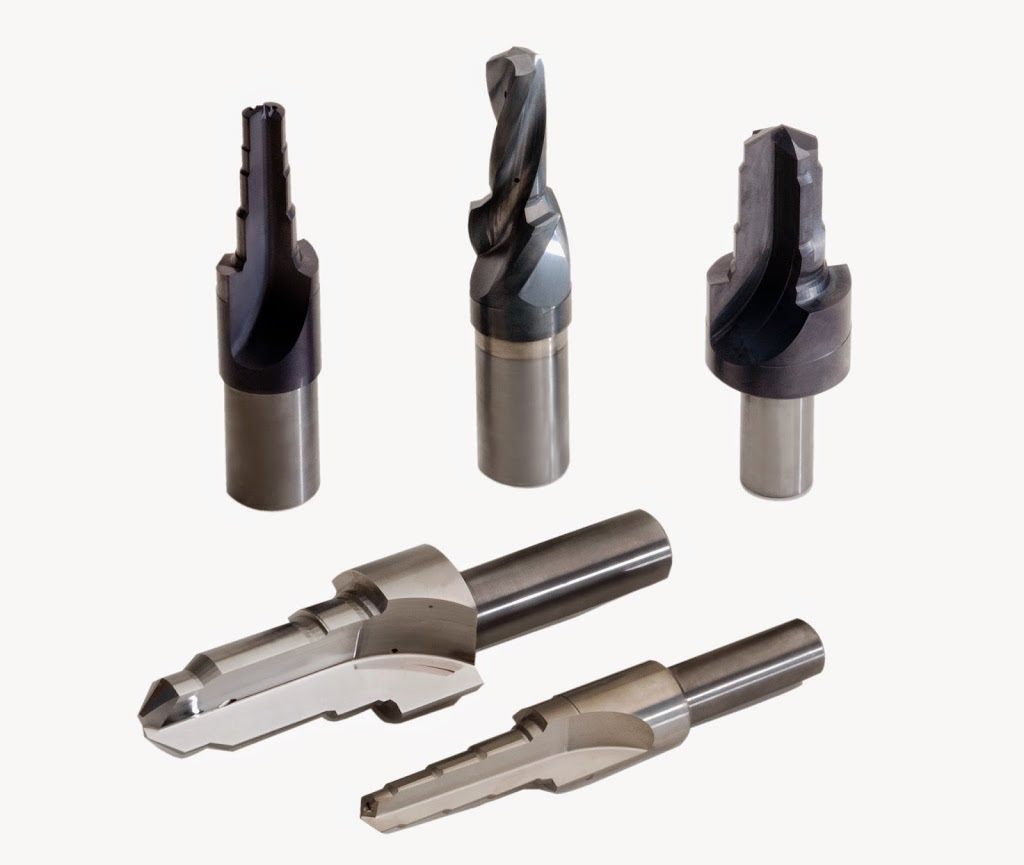

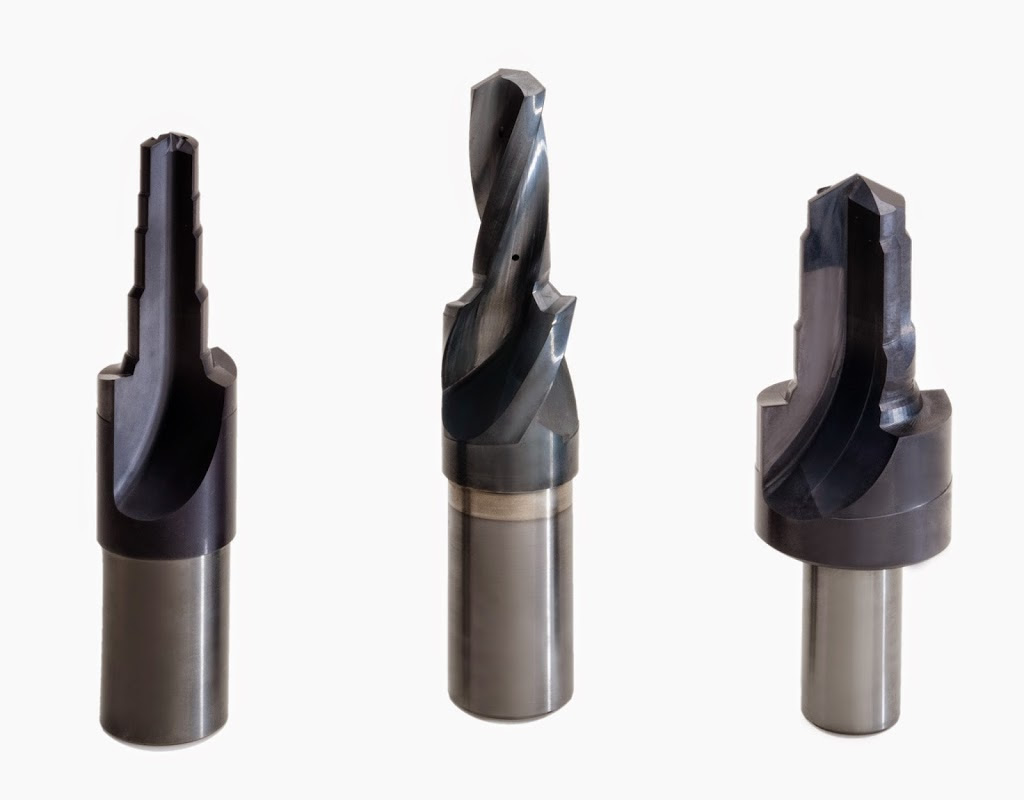

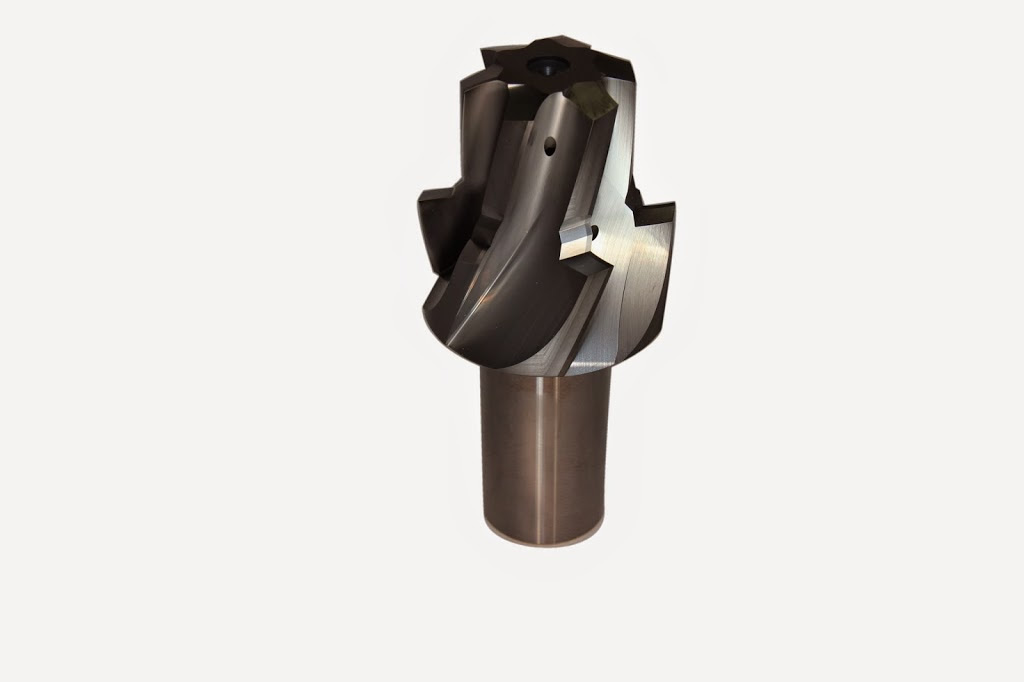

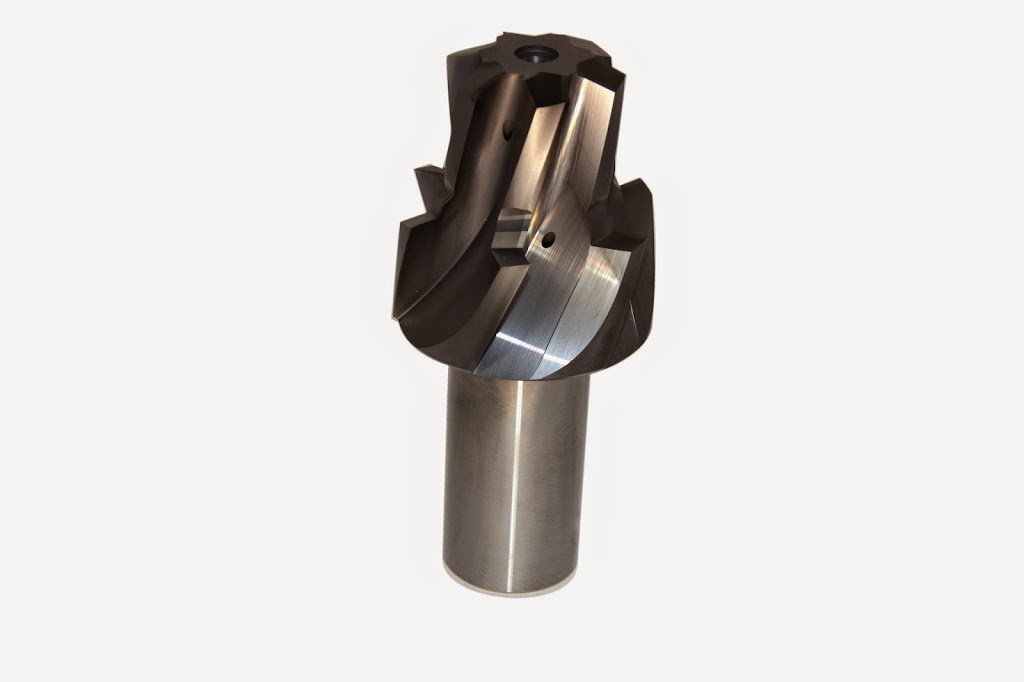

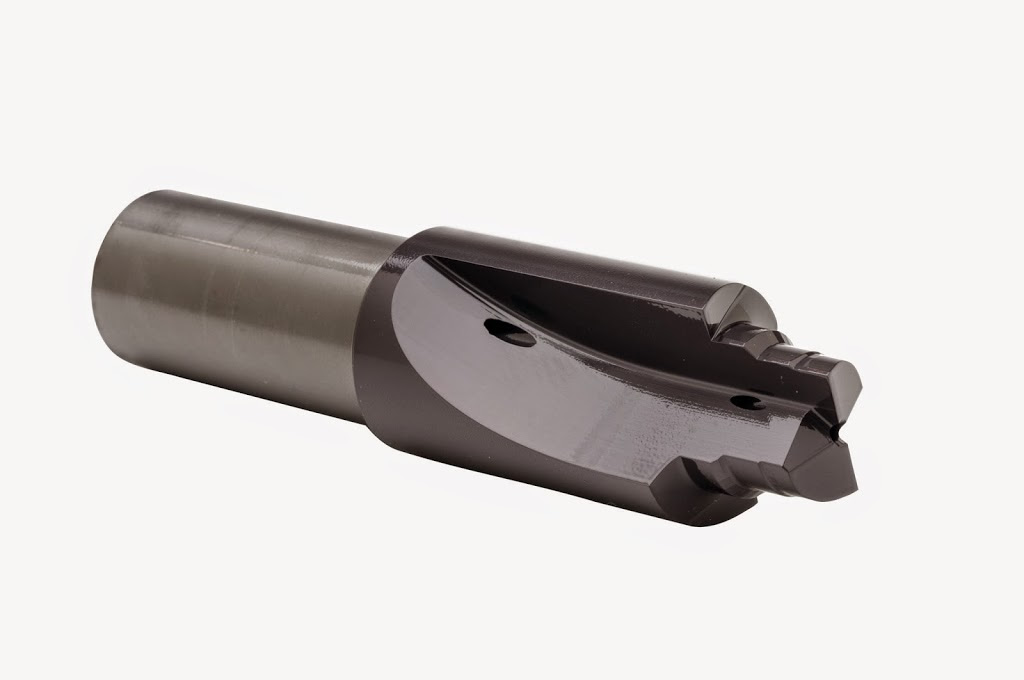

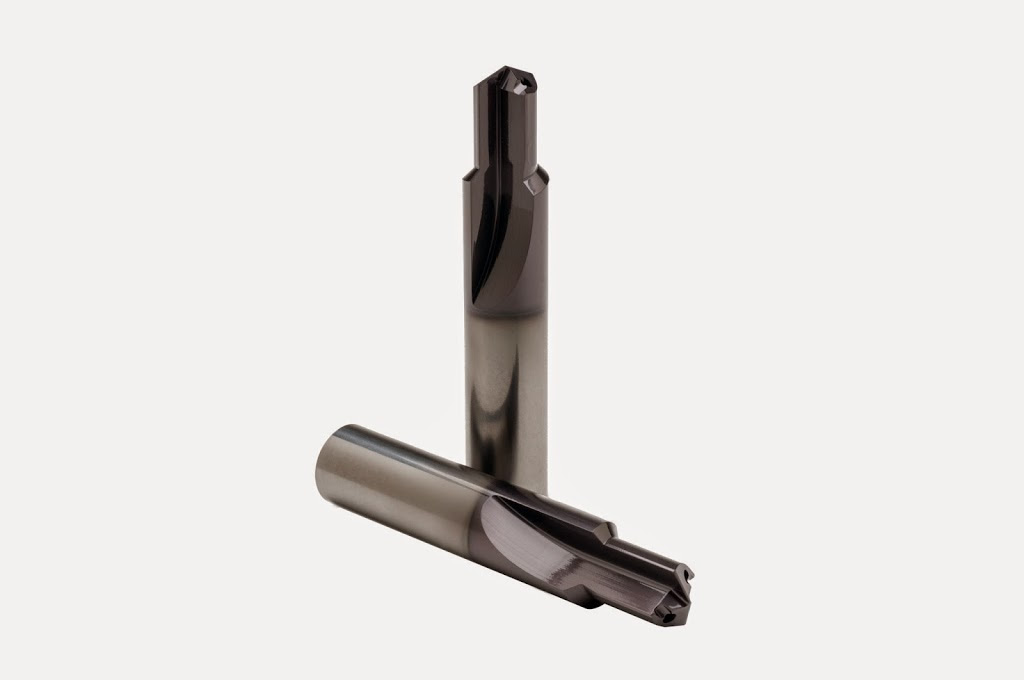

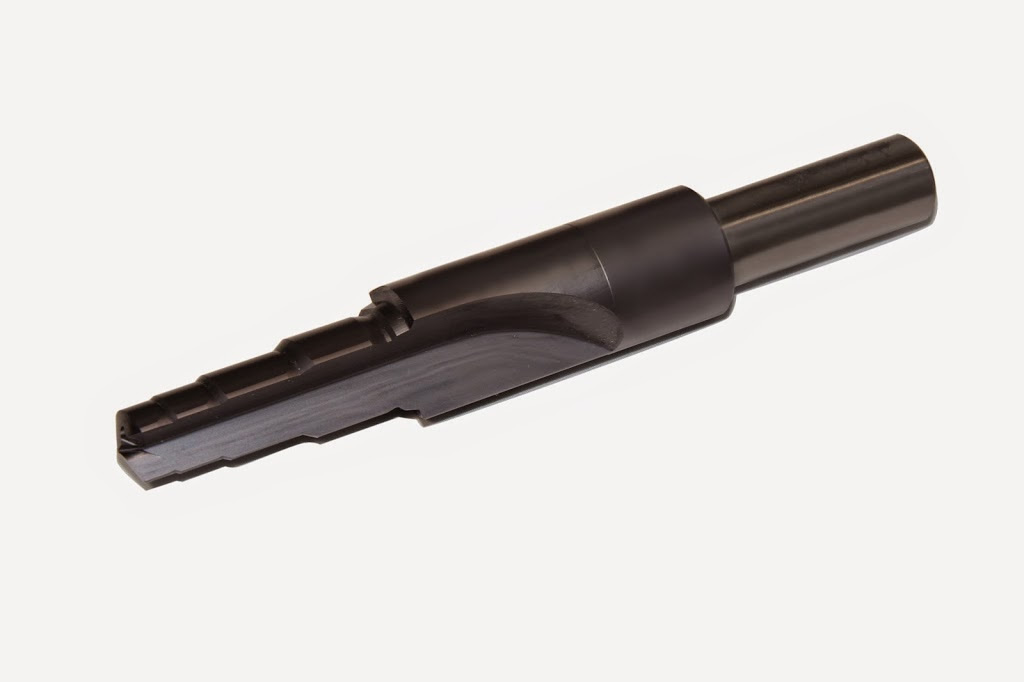

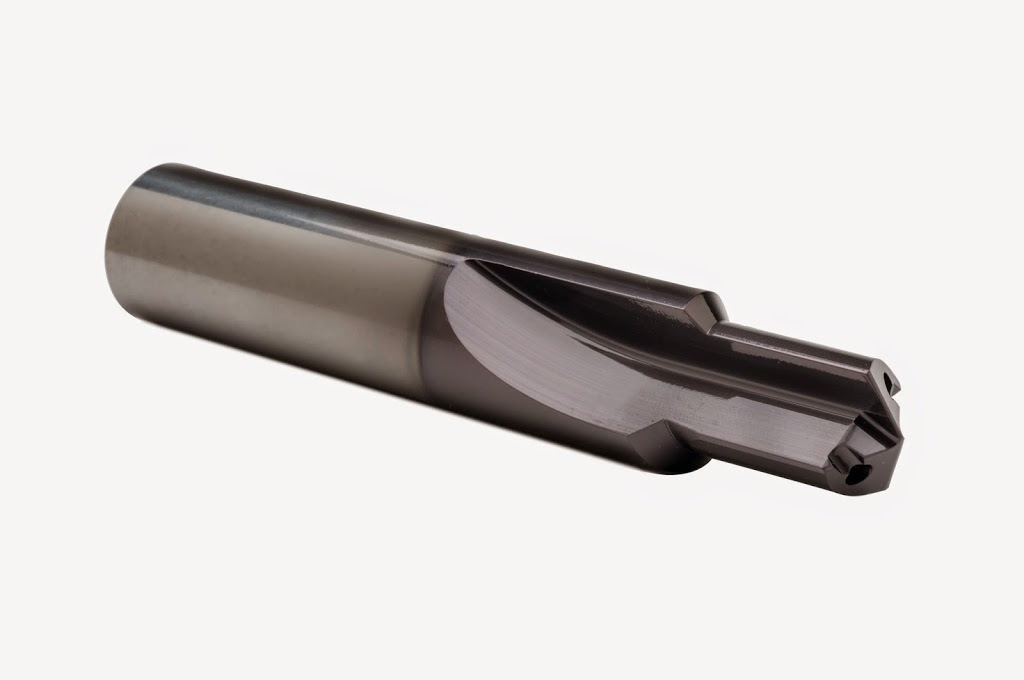

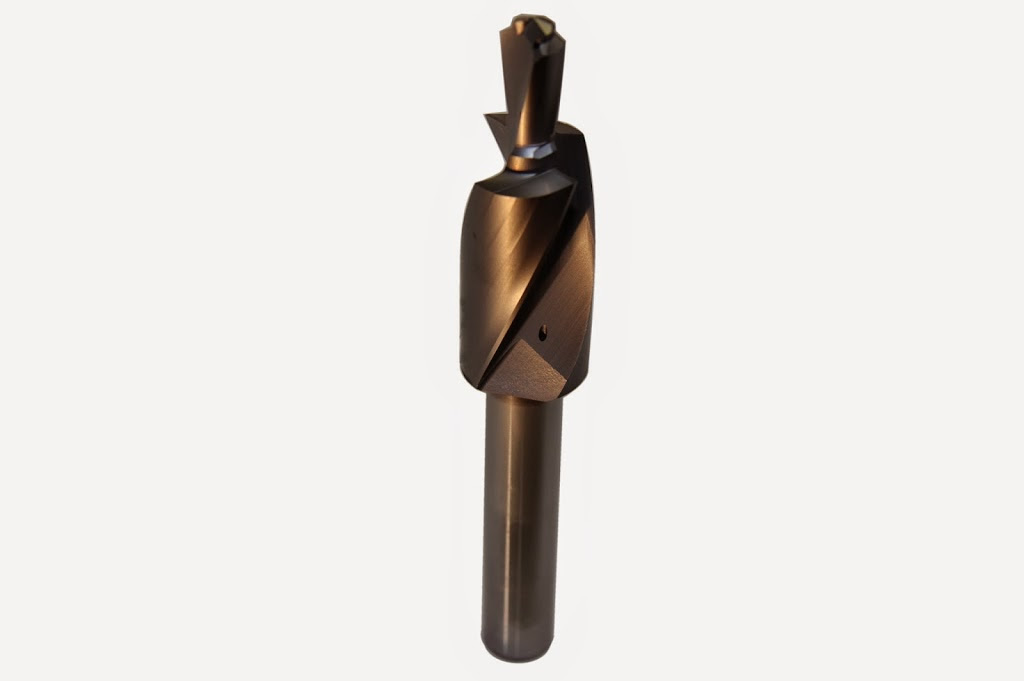

Star SU社は材料からでも、コアキャスト鋳造でも利用できる座ぐり穴用ツールを取り揃えています。　これらマルチステップツールはキャビティー加工を1パスまたはショットで加工できます。

高能性な油圧穴の加工には、油圧ポートのパフォーマンスに大切ないくつかの条件があります。1つ目は油圧キャビティーの漏れを防ぐこと。　その為に穴径のサイズ、真円度、面粗度の精度がとても重要です。加工穴の精度が低いとシールまたはOリングの破損を引き起こし、マニホルド・バルブボディーの故障につながります。

高い精度で穴加工を行うためには、超硬工具を利用し１回または２回のパスで加工することです。　新しい設計の工具では、サブランド方式を採用せず、非常に厳しい精度で加工できるようデザインされました。穴径と切り込み深さによって、使用される工具の数が決まります。　ワーク図面を検討し、STAR SU社のエンジニアチームが必要工具を見積もらせていただきます。

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

その他 超硬ドリル＆リーマー

• マルチ径キャビティー加工ツール



  Star SU社はブランク材でもコアキャストの鋳造でも利用できる座ぐり穴用ツールを取り揃えています。　これらマルチステップツールはキャビティー加工を1パスまたはショットで加工できます。

• 超硬ドリル



  Star SU社の超硬ドリルはストレートまたはヘリカル、シングルまたはマルチプル径、シングルまたは複数溝デザインの組合せが可能で、最小径4.76mmから製作します。

• 超硬コアドリル



  Star SU社はアルミニウム, ダクタイル, ノジュラー鋳鉄 または コンパクトグラファイト／黒鉛鋳鉄(CJI) の加工に適用できる特殊デザインのコアドリルも提供致します。

• リーマー



  Star US社製リーマーは複数溝と直径のタイプがあります。　加工要求に基づいた全長で、ソリッド超硬リーマでも、スチールボディーに超硬をロウ付けするタイプのリーマーでも製作します。

• スーパー回転工具 (SRT)



  スーパーラウンドツール(SRT)はStar Cutter社のユニークなオリジナルデザイン（特許取得済み）で二つの要求を一本の工具でおこないます。　複数のストレート溝は位置決めのため、そして複数のヘリカル溝で真円度と仕上げ面を提供します。　

• バルブガイドリーマー



  Star SU社製高圧クーラント用リーマは高圧クーラントを利用し、切粉が加工具の先端より絶えず前にある状態をつくりだすことによって、ウルトラスムーズな加工面と超精密な穴が得られます。　スチル、鋳鉄、可鍛鉄、ノジュラー鋳鉄、アルミニウムブロンズや新材料でも穴の公差は最小0.0005インチで加工致します。
