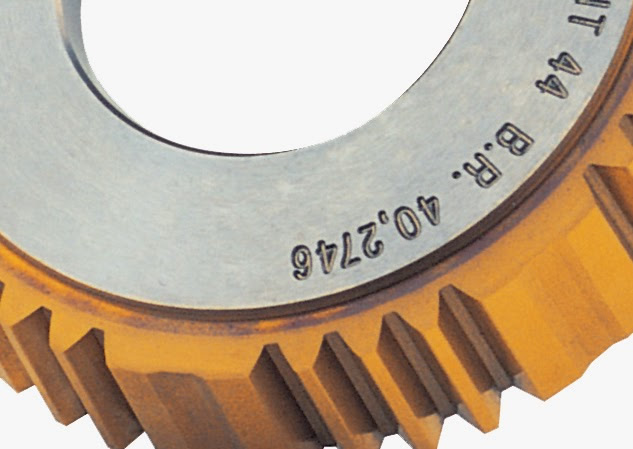

ギアシェーパーカッター

概要
Fellows社、Samputensili社、Star SU社 の3社の累積で115年という経験値を駆使し、 幅広いピ二オンカッターの要望に対応します。

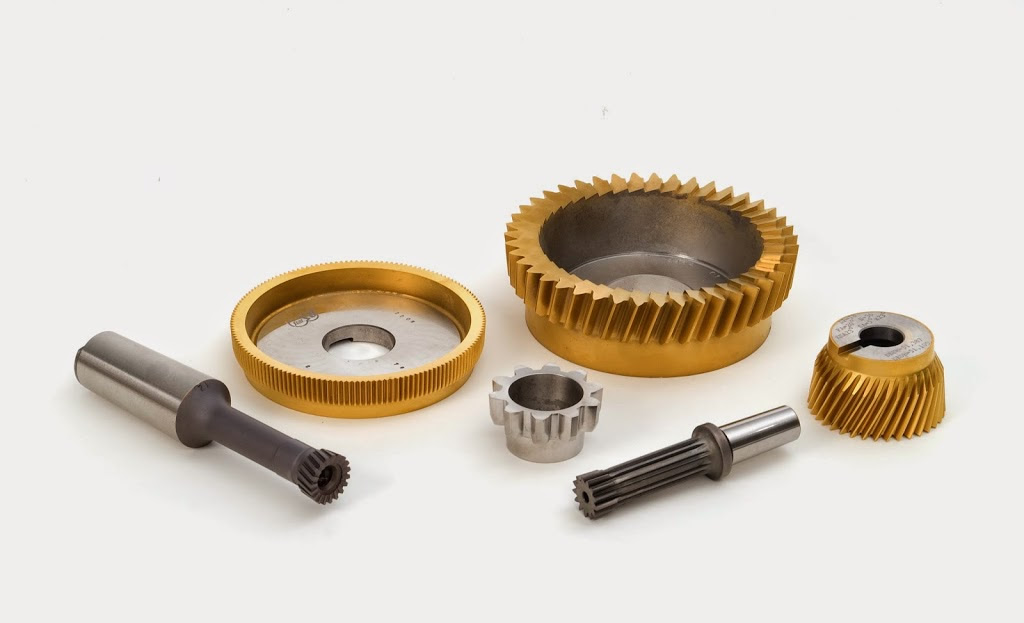

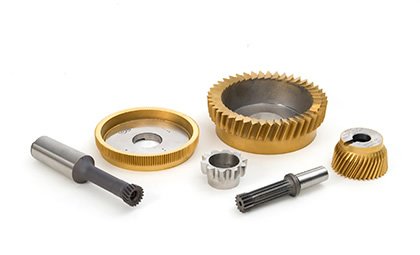

ピ二オンカッター種類

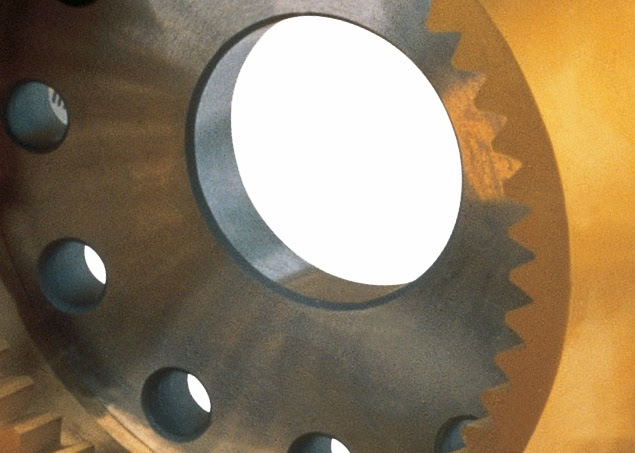

・ディスク形

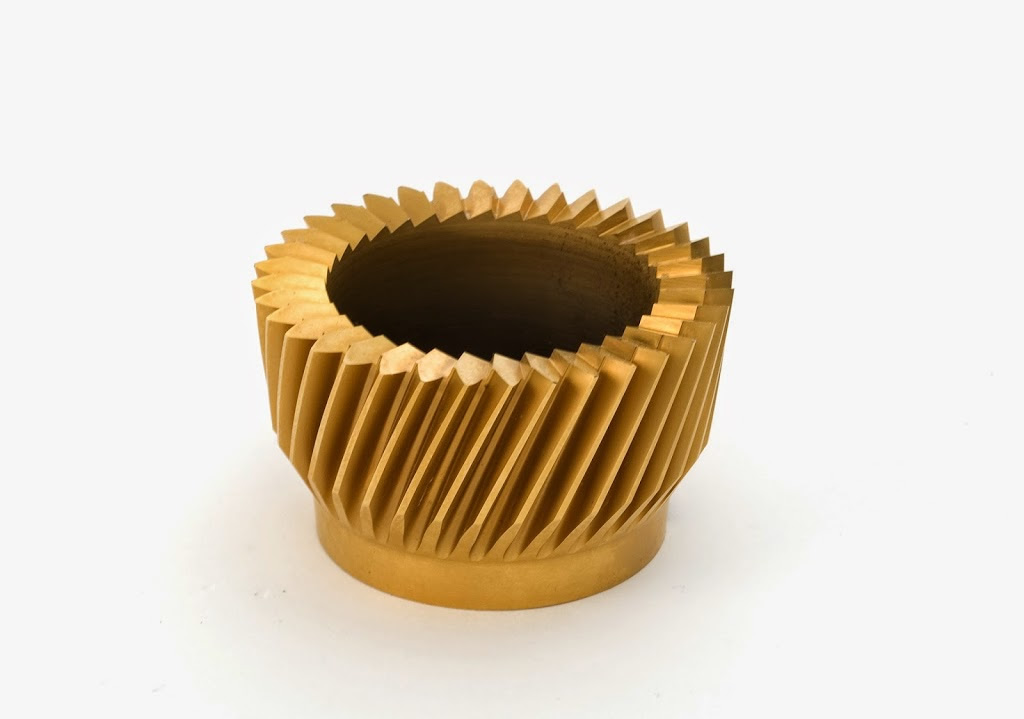

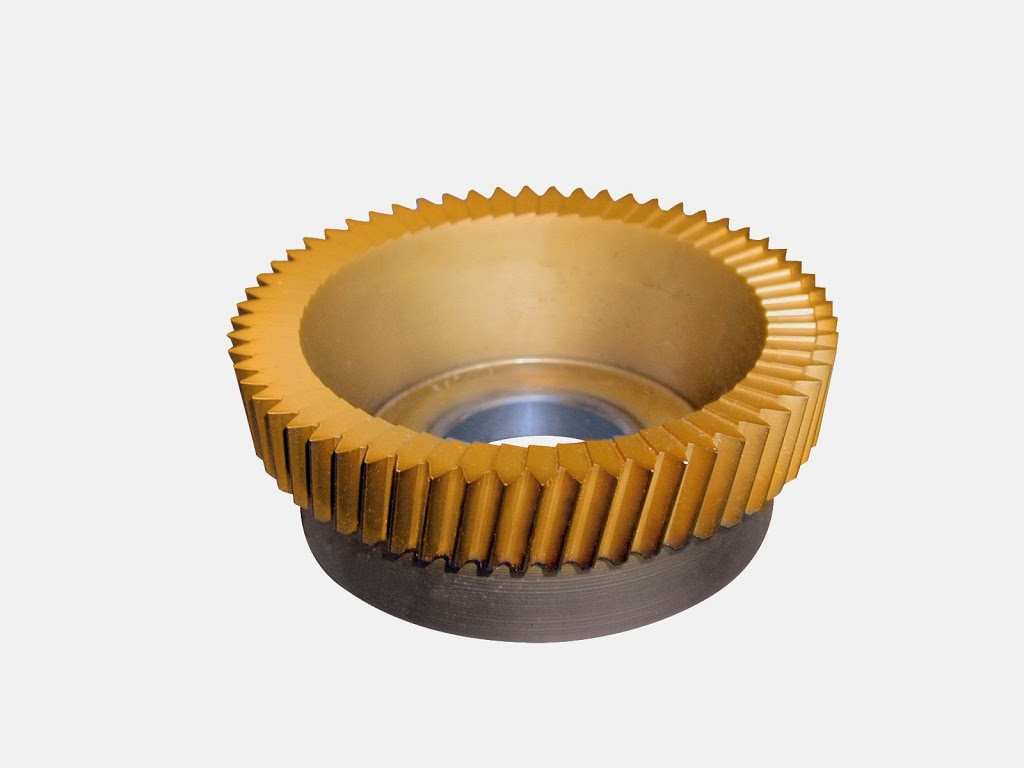

・ベル形

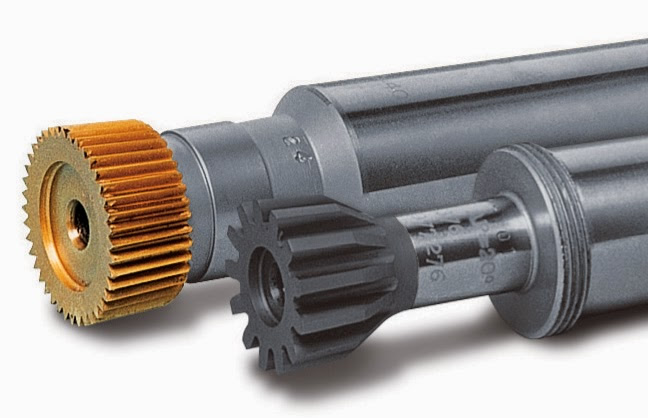

・シャンク形
・Sykes/ヘリングボーン セット

スプロケット、カム、スプライン、タイミングベルト、大モデュル用の特殊形ピ二オンカッター
・荒加工用
・仕上加工用
・アングランドカッターも製作可

寸法
・モデュル範囲: 0.5-16.0mm
・最大径: 220mm
・要求により他にも対応します

標準穴径
・31.745 mm
・44.450 mm
・70.000 mm
・100.000 mm
・要求により他にも対応します

テーパーシャンク
・MK K 2
・MK K 3
・MK K 4
・FK 1
・FK 2

標準プロファイル(歯形)
・DIN 3972 - BP I
・DIN 3972 - BP II
・DIN 3972 - BP III
・DIN 3972 - BP IV
・DIN 5480
・BS 2062
・ASA B5.15-1950
・ANSI B92.1-1970

歯形修正
・セミトッピング歯形
・プロチューバランス
・トッピング歯形
・歯先修正・歯底の逃げ
・圧力角調整
・上記の組み合わせ

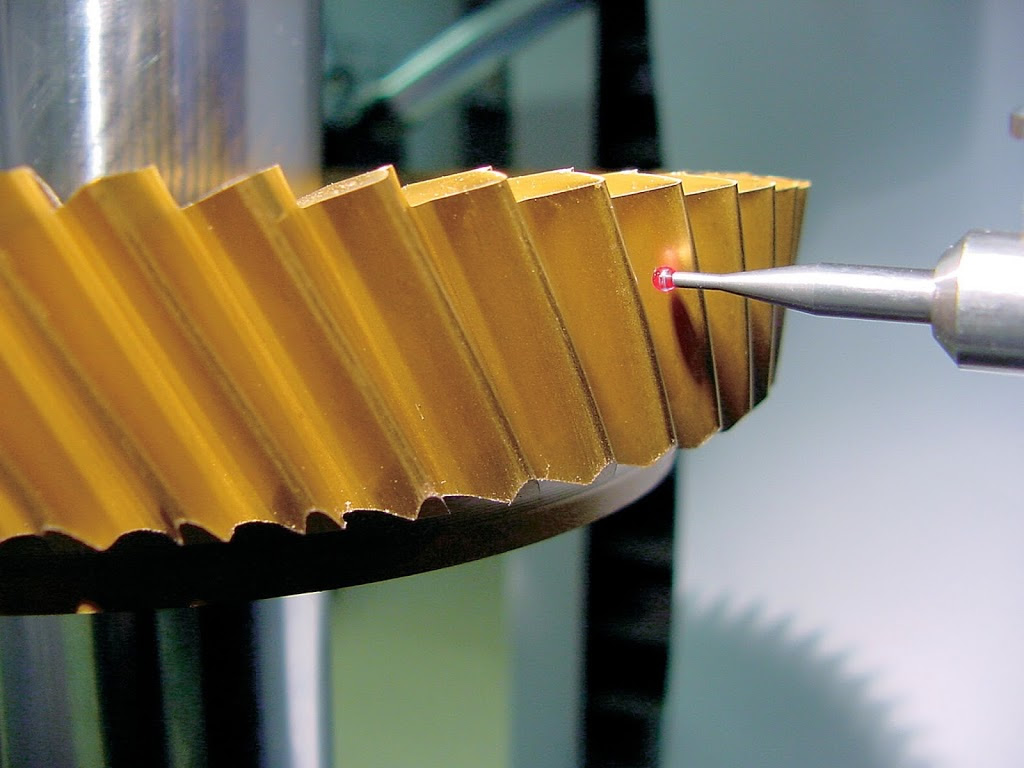

品質
・A DIN 1829
・AA DIN 1829
・ANSI/AGMA 1104-A09

材料
高合金粉末ハ イス

コーティング
・ゴールド (TiN)
・窒化チタンアルミ (Futura Nano) (TiAlN)
・アルクローナ (AlCrN)
・要求により他にも対応します
