MFS 32
- 概要
-
特徴
・切削式ローレット加工向き

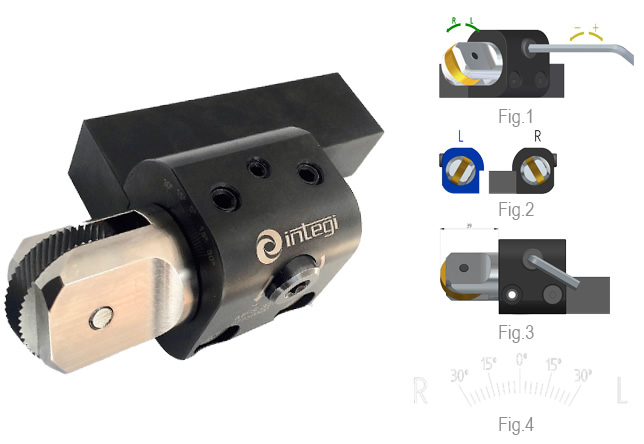

・レンチで簡単な調整
・ヘッド分を回すだけで、右勝手、左勝手旋盤どちらでも使用可能

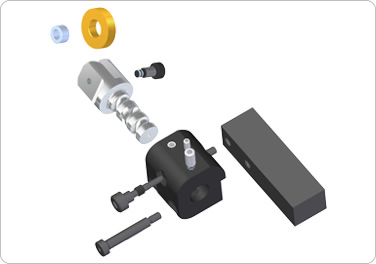

・モジュール式ため同じヘッドでも複数のシャンクをご利用いただけます
・トラバースフィード (F) のみとなります。
DIN82に準拠したローレット加工
Knurl Pattern type wheel Tool Advances allowed

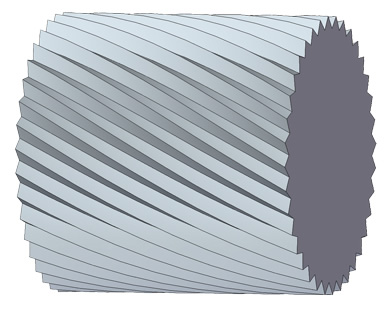

RAA BR30° Head tilted 30° to the right F← Recommended

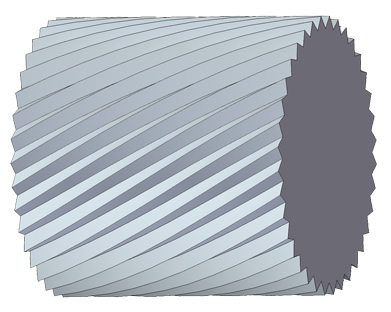

RBR 30° AA Head tilted 30° to the right F← RAA BL30° Head tilted 30° to the left F← Recommended
RBL 30° BL30° + BR30° Head tilted 30° to the left F←

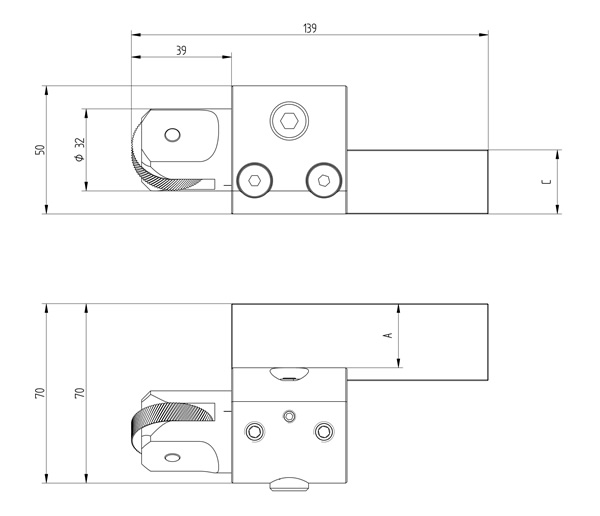

スペック
| Tool | |||||||
|---|---|---|---|---|---|---|---|
| Code | Reference | Version | Capacity | Muller | C | D | Kg |
| 01230100 | MFS 32.08.20 | R+L | ø 50÷100 | 32x8x14 | 20 | 25 | 1.5 |
| 01230200 | MFS 32.08.25 | R+L | ø 50÷100 | 32x8x14 | 25 | 25 | 1.5 |
| 01230300 | MFS 32.08.32 | R+L | ø 50÷100 | 32x8x14 | 32 | 32 | 1.5 |
| Replacement | ||
|---|---|---|
| Code | Reference | |
| 01239901 | TCMFS 32 |
|
その他 切削ローレット シングルタイプ
-
MFS 89.25
切削ローレット加工用ツール
使用可能な機械：主軸移動型旋盤、スイス型旋 -
MFS 1 14.53
切削ローレット加工用ツール
使用可能な機械：主軸移動型旋盤、スイス型旋盤 -
MFS 14.53
切削ローレット加工用ツール
使用可能な機械：スイス型旋盤、CNC旋盤、汎用旋盤、マルチスピンドル旋盤 -
MFS 21.55
切削ローレット加工用ツール
使用可能な機械：スイス型旋盤、CNC旋盤、汎用旋盤、マルチスピンドル旋盤 -
MFS 42.12
切削ローレット加工用ツール
使用可能な機械：大型旋盤 -
MFS 32
RAAタイプ駒にオススメ
製品資料、関連資料
ローレット加工に関するご相談は、ぜひ西部商工まで！
加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。
現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。
特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。
ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
