MFS 21.55
- 概要
-
特徴
・切削式ローレット加工向き
・レンチで簡単な調整
・ヘッド分を回すだけで、右勝手、左勝手旋盤どちらでも使用可能
・ヘッド部が回転できるので駒の位置合わせの作業効率が向上
・モジュール式ため同じヘッドでも複数のシャンクをご利用いただけます
・逃げ角の調整が可能
・トラバースフィード (F) のみとなります。
利用可能な工作機械
スイス型旋盤、CNC旋盤、汎用旋盤、マルチスピンドル旋盤
DIN82に準拠したローレット加工
Knurl pattern Knurl Tool Feed
RAA BR 30º Right hand
(R)F R
RBR 30º AA F R RAA BL 30° Left hand
(L)F R
RBL 30º AA F R
スペック

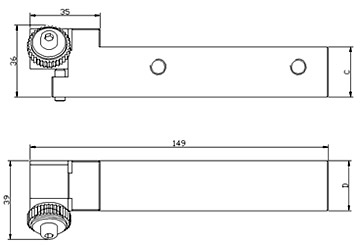

| Code | Reference | Version | Capacity | Knurl | C | D | Kg | Spare Part |
|---|---|---|---|---|---|---|---|---|
| 01090300 | MFS 21.55.20 | R + L | Ø4÷250mm | 21.5×5×8 | 20 | 25 | 0,2 | EAT 21.55
|
| 01090400 | MFS 21.55.25 | R + L | Ø4÷250mm | 25 | 25 | 0,2 |
その他 切削ローレット シングルタイプ
-
MFS 89.25
切削ローレット加工用ツール
使用可能な機械：主軸移動型旋盤、スイス型旋 -
MFS 1 14.53
切削ローレット加工用ツール
使用可能な機械：主軸移動型旋盤、スイス型旋盤 -
MFS 14.53
切削ローレット加工用ツール
使用可能な機械：スイス型旋盤、CNC旋盤、汎用旋盤、マルチスピンドル旋盤 -
MFS 21.55
切削ローレット加工用ツール
使用可能な機械：スイス型旋盤、CNC旋盤、汎用旋盤、マルチスピンドル旋盤 -
MFS 42.12
切削ローレット加工用ツール
使用可能な機械：大型旋盤 -
MFS 32
RAAタイプ駒にオススメ
製品資料、関連資料
ローレット加工に関するご相談は、ぜひ西部商工まで！
加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。
現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。
特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。
ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
