M17
- 概要
-
特徴
・小径のワークにオススメ
・駒は120°の距離で配置し、同期リングで回転させます。
・自動芯出し式ため作業の能率が一段と向上します。
・正面 (F) のローレット加工にのみ適しています。
・サークリップで固定された軸のため簡単に駒の交換できます。
・HSS軸。
利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤、主軸移動型旋盤、汎用旋盤、CNC旋盤。
DIN82に準拠したローレット加工
Knurl pattern Knurl Feed
RAA AA + AA F R
RGE 30º BL 30º + BR 30º F R
RGE 45º BL 45º + BR 45º F R Model Workpiece Ø Standard
ShankSpecial Bored
ShankM17 10.04 2÷10 40 105 M17 20.06 4÷14 69 135 M17 20.06 4÷21 37 - M17 20.06 4÷30 17 - Maximum lenght that can be knurled (mm)
スペック

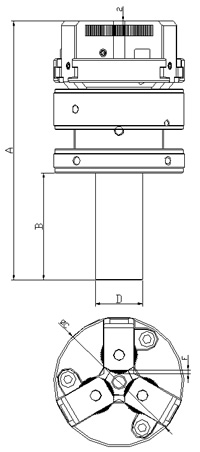

| Code | Reference | Version | Capacity | Knurl | A | B | C | D | F | Kg | Spare Part | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01170100 | M17 10.04.210 | R+L | Ø2÷10 | 10x4x4 | 107 | 57.5 | 44 | 16 | 0.5 | 1.07 | EM17 10.04 |
 |
| 01170300 | M17 10.04.210 1/2'' | R+L | 12.7 | 1.01 | ||||||||
| 01170200 | M17 20.06.430 | R+L | Ø4÷30 | 20x6x6 | 139 | 57.5 | 70 | 20 | 1.7 | 1.39 | EM17 20.06 | |
| 01170400 | M17 20.06.430 1" | 25.4 | 1.45 | |||||||||
| 01170600 | M17 20.06.430 22 | 22 | 1.43 | |||||||||
| 01170500 | M17 20.06.430 3/4'' | 19.05 | 1.41 | |||||||||
製品資料、関連資料
ローレット加工に関するご相談は、ぜひ西部商工まで！
加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。
現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。
特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。
ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
