転造式駒

概要
転造式ローレット駒
・DIN82に準拠したローレット加工のためのDIN403に準拠した駒
・硬度はHRc 61±1が標準となっております
・標準の材質はHSS(コーティングなし)です
・面取りのあり・なしをお選び頂けます
・豊富な在庫から選択頂けます
・ご要望に応じて他のピッチにも対応しております
・面の切削または穴あけ加工
・様々な材質やコーテイングから選択可能です

AA BL 30º BL 45º BR 30º BR 45º GE 30º GE 45º

Fine milled teeth

KE GV 30º GV 45º KV 30º

Pattern performed by indentation

Dimensions Standard pitches
0.3 0.4 0.5 0.6 0.7 0.8 1.0 1.2 1.5 1.6 1.8 2.0
10×4×4 - - - -
10×5×4 - - - -
15×4×4 - - - -
15×5×8 - - - -
15×6×4 - - - -
15×5×5 0 0 0 0 0 0 0 0 - - - -
15×6×5 0 0 0 0 0 0 0 0 - - - -
15×6×6/11 0 0 0 0 0 0 0 0 - - - -
20×8×6 -
20×6×6 -
20×8×6/13 - 0 0 0 0 0 0 0 0 0 0 0
20×10×6 -
20×8×6.5 - 0 0 0 0 0 0 0 0 0 0 0
20×10×6.5 - 0 0 0 0 0 0 0 0 0 0 0
25×6×6 - 0 0 0 0 0 0 0 0 0 0 0
25×8×6 - 0 0 0 0 0 0 0 0 0 0 0
25×8×8 -
25×10×6 - 0 0 0 0 0 0 0 0 0 0 0
25×10×8 -
25×12×8 -
25×10×15/11 -

Reference: ✔ = Permanent stock 0 = Short term delivery - = not standard


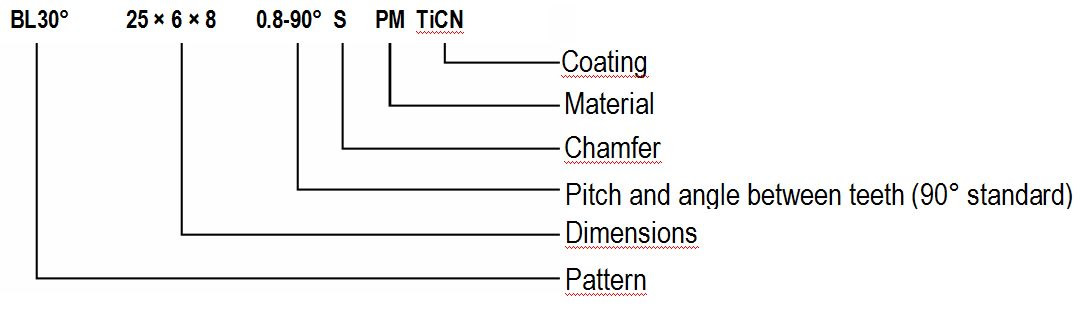

コーティング
・コーティングなし(-)
・TiNコーティング(T)
・TiCNコーティング(C)
・窒化処理 (N)
・TiAINコーティング(A)
・他

材質
・HSS/高速度工具鋼(-)
・HSS+Co/コバルトハイス鋼(HC)
・PM/粉末治金(PM)
・PM+Co/(PC)
・他

面取り
・面取りなし(-)
・片側面取り(E)
・両側面取り(F)
資料請求・お問い合わせ

製品資料、関連資料

ローレット加工に関するご相談は、ぜひ西部商工まで!

加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。

現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。

特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。

ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
