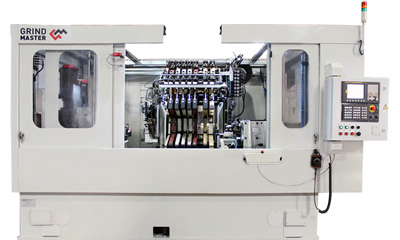

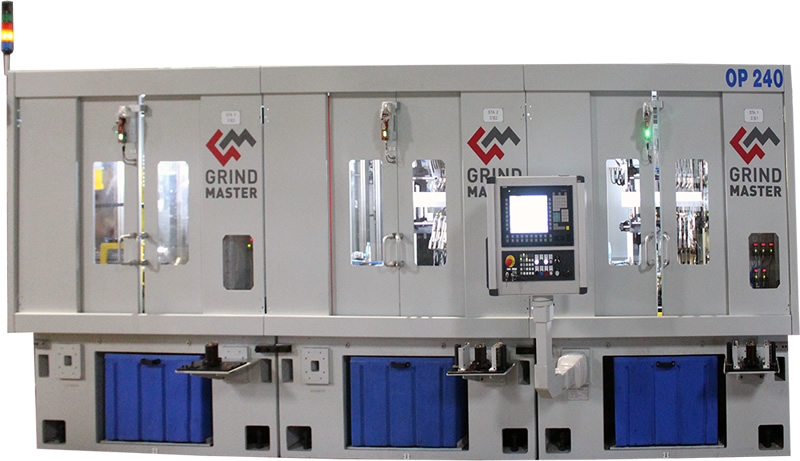

マイクロフィニッシング

機種

NF300Cr
NF600Cr

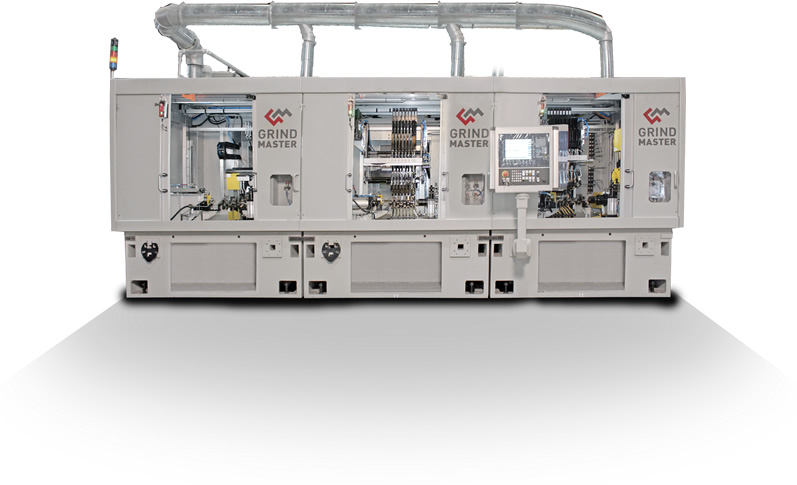

概要

NANOFINISHシリーズはモジュラー設計コンセプトに基づいており、アーム数、アーム位置決め機構、オートメーションシステムおよび周辺システムを含む構成可能なステーションにより、特定のアプリケーション向けに最適化することができます。オプションでバリ取り装置を追加することもできます。本機は、仕上げ機用に構築されたエンジニアソフトウェアNANOFINISH制御システムで制御されます。

NFシリーズは最先端機能が搭載されています。最適化されたサイクルタイム、クイックセットアップの変更、クイックツーリングの変更、メンテナンスの容易さは、これらの一部です。

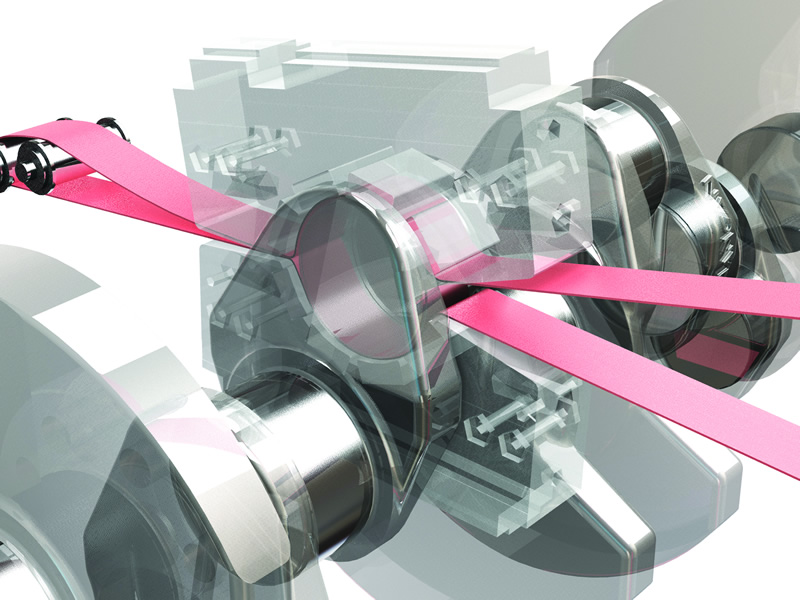

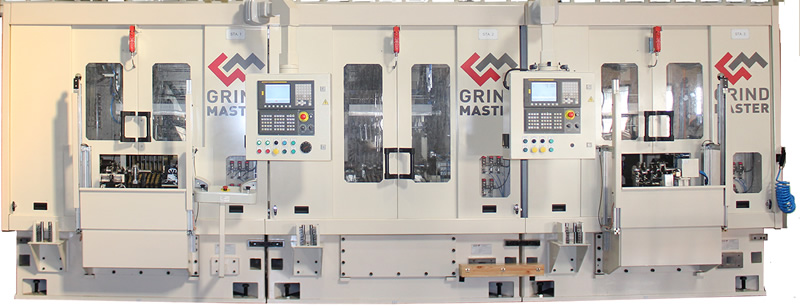

マイクロフィニッシング加工機は、クランクシャフトやカムシャフトなどのセンター間でオシレーション（揺動）する被削材を覆うように、シュータイプのフィルム砥粒で構成されたヘッドを使用しています。これにより、真円度などの幾何学的パラメータの改善を実現しています。

アプリケーション

・クランクシャフトのマイクロフィニッシング：200mm～350mm
・カムシャフトのマイクロフィニッシング：75mm～250mm

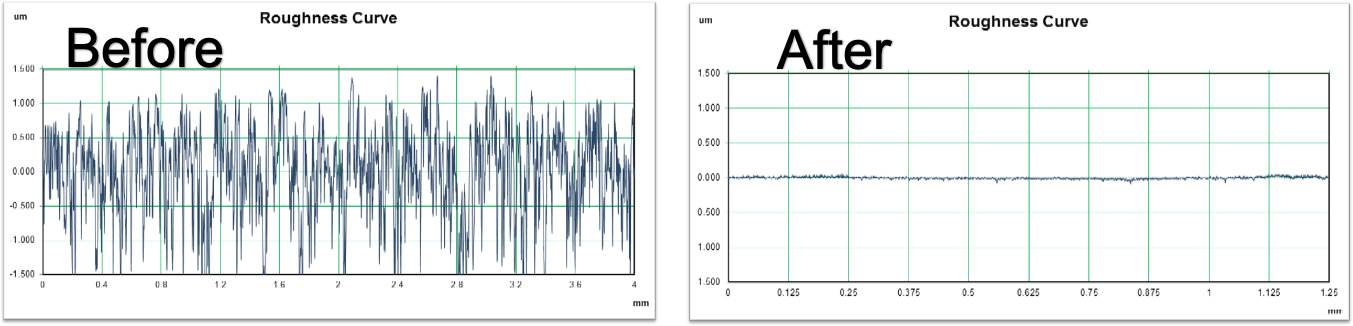

ワーク例

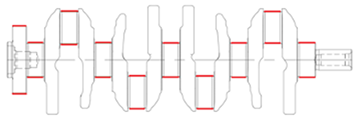

Pin and Main Journal:
Input– 0.5 μm Ra
Output– Rk 0.34, Rpk 0.12,

Oil Seal Diameter :
Input– 0.6 μm Ra
Output– 0.25 Ra
Cycle time – 75 sec

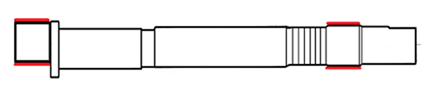

Input– 1.5 μm Rz
Output– 0.3 μm Rz
Cycle time – 20 sec

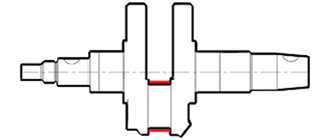

Input– 2.5 μm Rz
Output– 1.5 μm Rz
Cycle time – 50 sec

製品動画

機種

NF300Cr

・センター間300mm
・クランクシャフト向けマイクロフィニッシング加工機
・単気筒エンジン用クランクシャフト

NF600Cr

・センター間600mm
・クランクシャフト向けマイクロフィニッシング加工機
・NEXT GEN フレキシブルコンパクトマシン

スペック

	NF300Cr	NF600Cr
ワークの長さ（mm）	70-300	350-600
最大加工範囲（mm）	300	600
最大振り(mm)	120	210
最大スロー(mm)	35	65
最小ベアリングC/L（mm）	40	37.5
最大ベアリング外径半径（mm）	46	85
機械サイズ	3.5 L X 2 W X 2.1 H	4.3 L X 4.5 W X 2.25 H
