スーパーフィニッシング

機種
概要
ナノフィニッシュシリーズはモジュラー設計コンセプトに基づいており、アーム数、アーム位置決め機構、オートメーションシステムおよび周辺システムを含む構成可能なステーションにより、特定のアプリケーション向けに最適化することができます。オプションでバリ取り装置を追加することもできます。本機は、仕上げ機用に構築されたエンジニアソフトウェアNANOFINISH制御システムで制御されます。

NFシリーズは最先端機能が搭載されています。最適化されたサイクルタイム、クイックセットアップの変更、クイックツーリングの変更、メンテナンスの容易さは、これらの一部です。

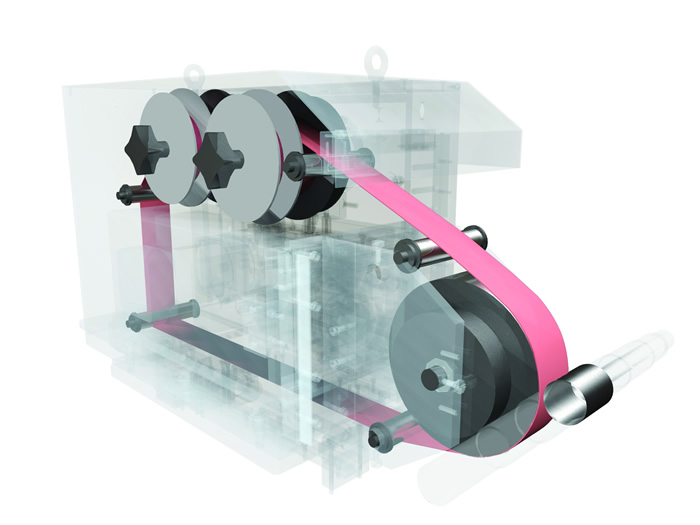

スーパーフィニッシング加工機は、センター間に保持されたワークに対してオシレーション(揺動)するコンタクトホイールの周りにフィルム状の研磨材を巻き付けたヘッドを使用します。このプロセスは、Ra 0.05までの表面仕上げを生成可能です。

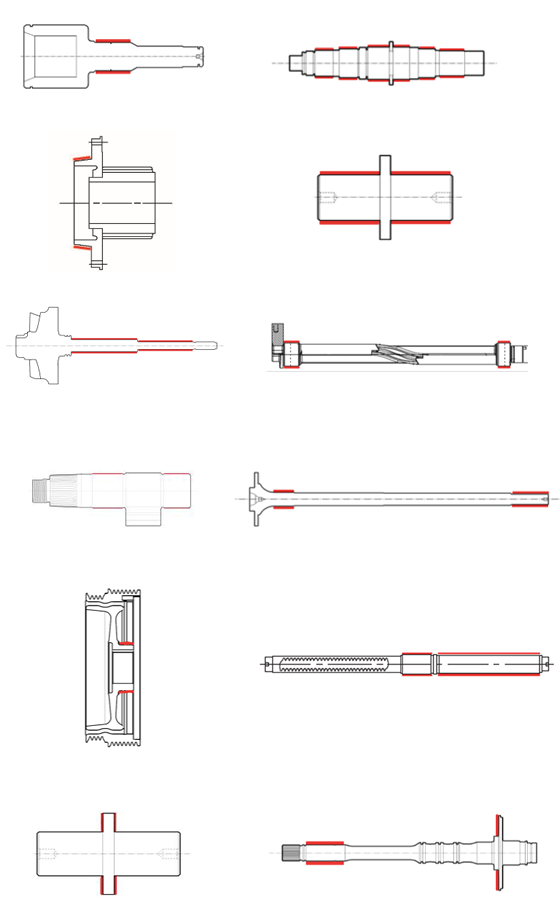

アプリケーション
・自動車用トランスミッション部品のスーパーフィニッシング
・シンクロコーン、アイドルギア、アーマチュアシャフト、段付シャフト、ターボチャージャーシャフト、トランスミッションヨーク、アウトプットシャフト、ギヤポンプシャフトのスーパーフィニッシング 、ピストンピン、カムフォロア、ピストンロッド、ブレーキ、ピストン、真空ピストン
・ステアリングラックバーのスーパーフィニッシュ/ポリッシュ
・ヘビーディーゼルエンジンピンのスーパーフィニッシュ
・グラビアシリンダーのスーパーフィニッシュ/クロームポリッシュ
・航空宇宙専門のスーパーフィニッシングアプリケーション
・ギヤポンプシャフト、メインシャフト、バランサーシャフト、タービンシャフトの平面部分スーパーフィニッシュ
・内径スーパーフィニッシュ
・ピンタイプ部品のセンターレススルーフィードスーパーフィニッシュ

製品動画

機種

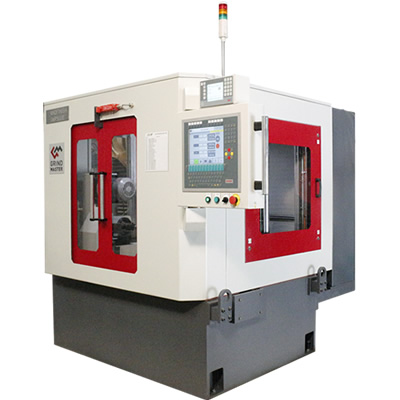

SMP 500E

・センター間500mm
・国際建築基準対応
・オプション - GSFサイズコントロール技術

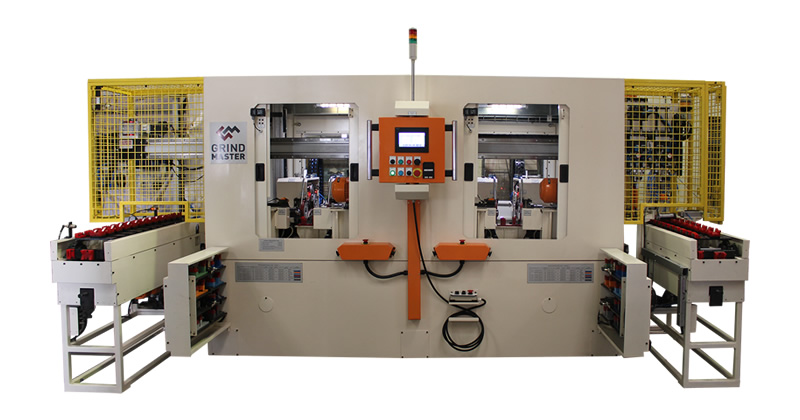

・自動化/複数ステーションへの拡張が可能
・NANOSMART Industry 4.0対応コントローラ
・NANOFINISH制御システム
・コンパクト、省エネ、使いやすさを追求したモジュール設計
・サイクルタイムの最適化
・クイックセットアップ変更
・クイック消耗品交換
・自動化、ロード/アンロード、サイズなど、お客様のニーズに合わせたカスタマイズが可能です。

SMP 1000シリーズ

・センター間1000mm
・NANOSMART Industry 4.0対応コントローラ
・NANOFINISH制御システム
・コンパクト、省エネ、使いやすさを追求したモジュール設計
・サイクルタイムの最適化
・クイックセットアップ変更
・クイック消耗品交換
・自動化、ロード/アンロード、サイズなど、お客様のニーズに合わせたカスタマイズが可能です。

CST

・センターレススルーフィードスーパーフィニッシング
・NANOSMART Industry 4.0対応コントローラー
・ナノフィニッシュコントロールシステム
・コンパクト、省エネ、使いやすさを追求したモジュール設計
・サイクルタイムの最適化
・クイックセットアップ変更
・クイック消耗品交換
・自動化、ロード/アンロード、サイズなど、お客様のニーズに合わせたカスタマイズが可能です。

SMTシリーズ

・平面スーパーフィニッシング
・NANOSMART Industry 4.0対応コントローラー
・ナノフィニッシュコントロールシステム
・コンパクト、省エネ、使いやすさを追求したモジュール設計
・サイクルタイムの最適化
・クイックセットアップ変更
・クイック消耗品交換
・自動化、ロード/アンロード、サイズなど、お客様のニーズに合わせたカスタマイズが可能です。

SMIシリーズ

・内径スーパーフィニッシング
・NANOSMART Industry 4.0対応コントローラー
・ナノフィニッシュコントロールシステム
・コンパクト、省エネ、使いやすさを追求したモジュール設計
・サイクルタイムの最適化
・クイックセットアップ変更
・クイック消耗品交換
・自動化、ロード/アンロード、サイズなど、お客様のニーズに合わせたカスタマイズが可能です。

スペック

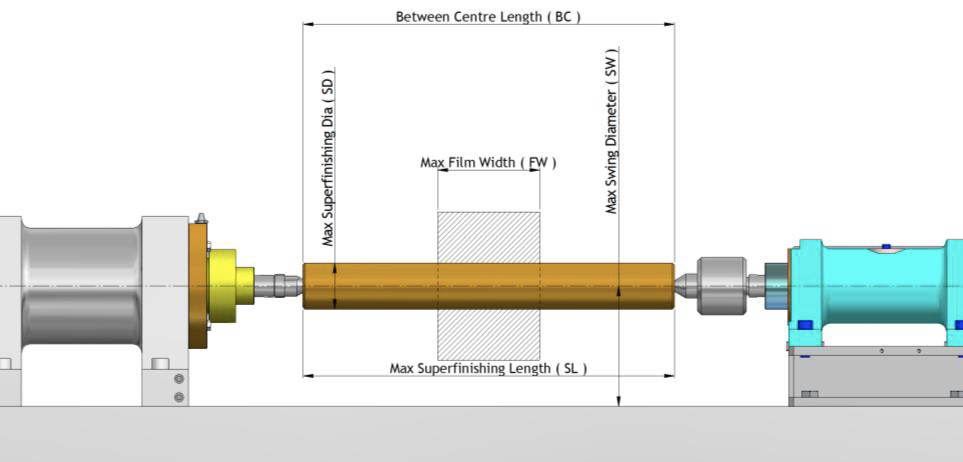

SMP 500E SMP1000 Series
ワークの範囲長さ(mm)SL 500 1000
ワークの外径範囲(Φmm)SD 75 75
フィルムの範囲幅(mm)FW 200 200
最大スウィング外径(mm)SW 150 150
出力Ra仕上げ(μm Ra) 0.1~0.4 0.1~0.4
