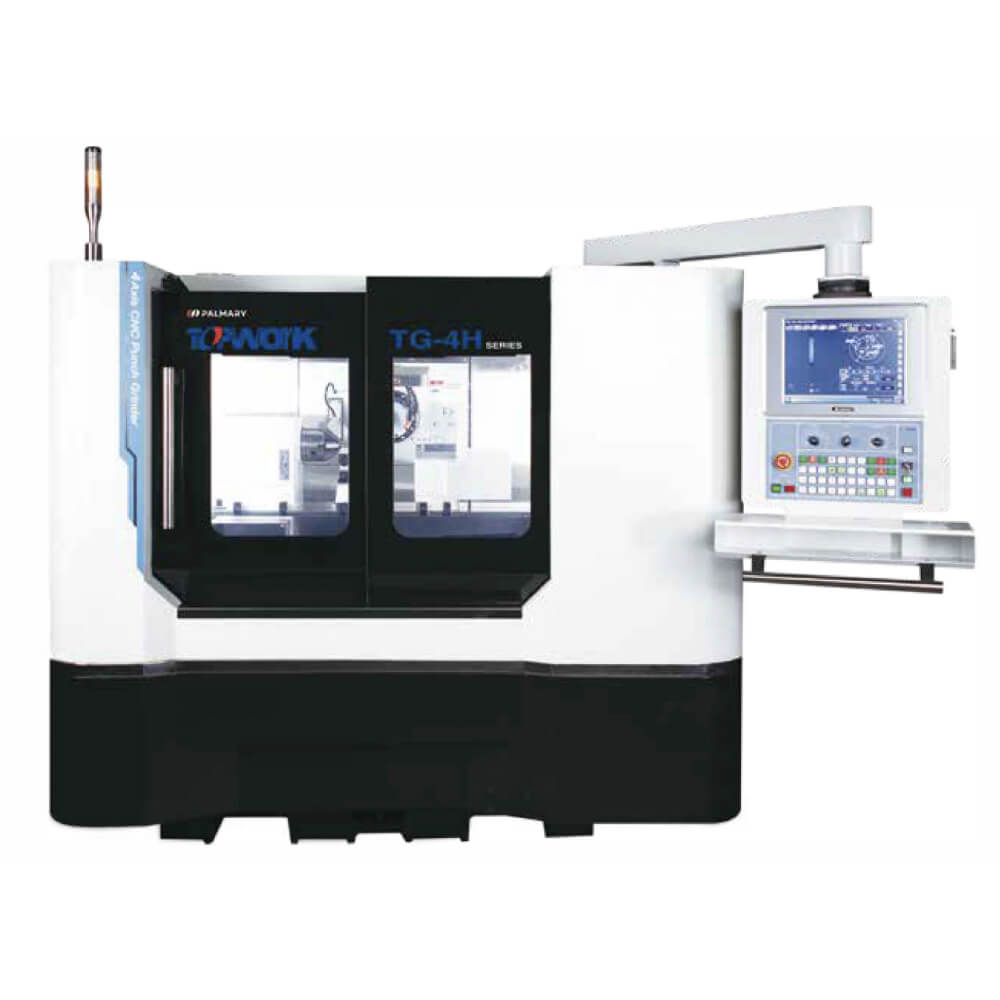

TM-4H/TG-4H ホブシャープナー

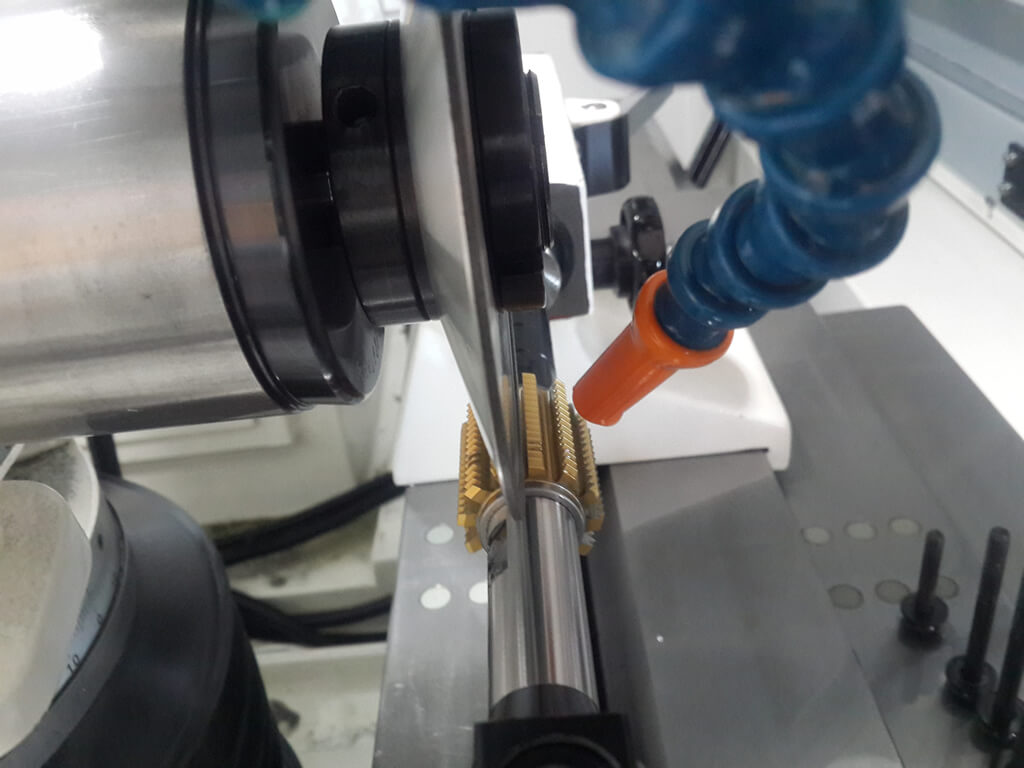

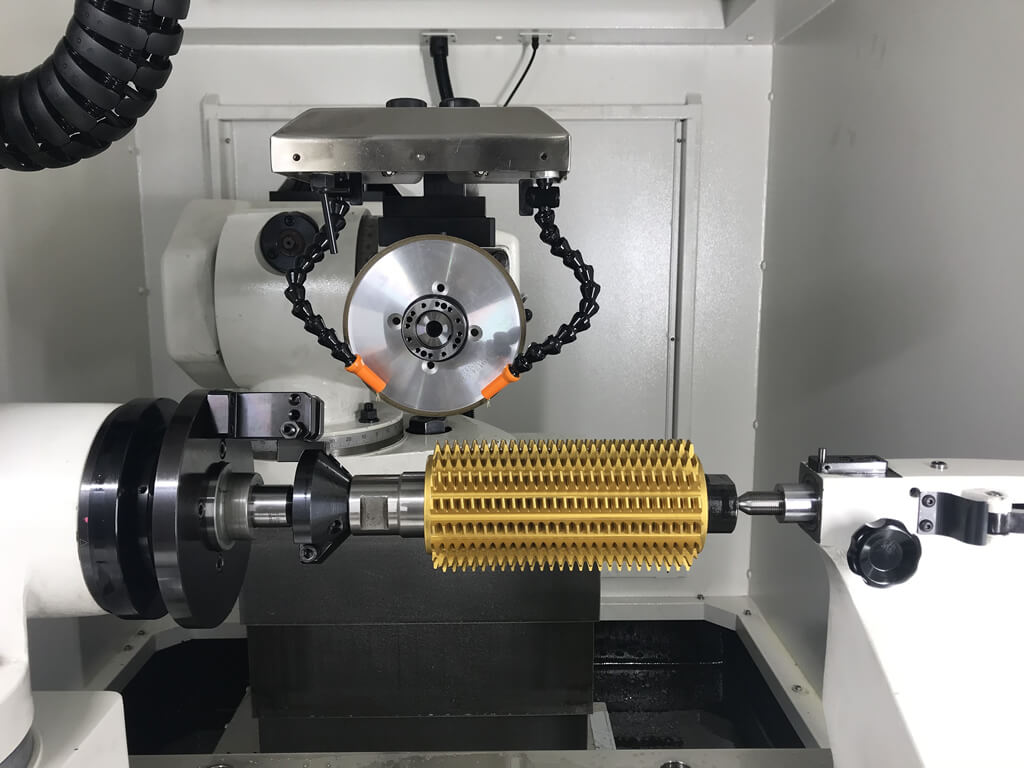

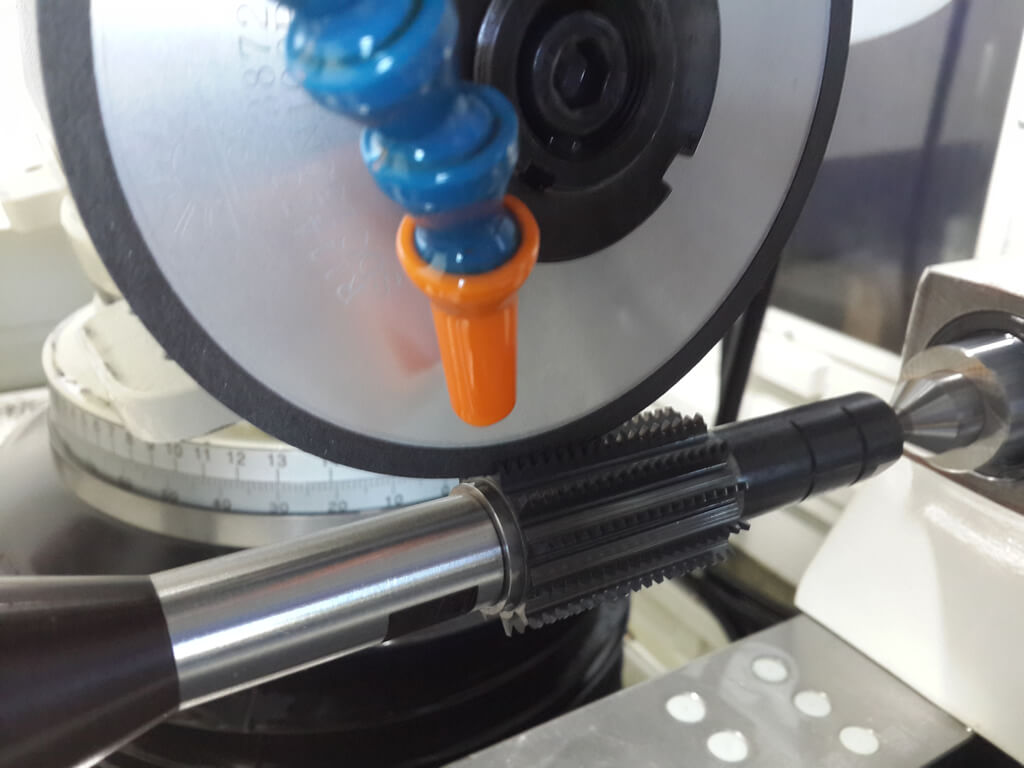

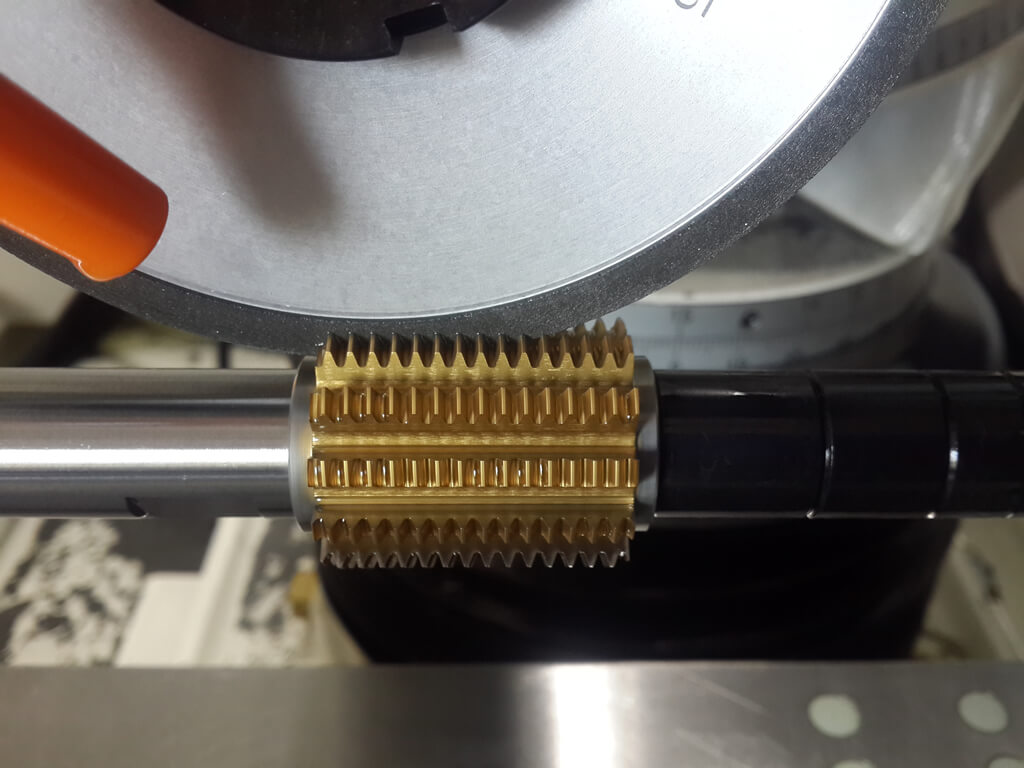

概要: TM-4H/TG-4H ホブシャープナー(ホブカッター研削盤)は、3軸のリニア軸と1軸の回転軸で構成されており、ストレートフルートを持つホブカッターの研削に対応しています。機械構造は安定性が高く、高剛性で高効率な性能を備えており、AA 級精度の達成も可能です。

特徴
・三菱製コントローラーと日本製の高精度リニアガイドが搭載されており、TOPWORK社が開発したグラフィカルで対話型の操作が可能なヒューマンマシンインターフェース(HMI)が統合されています。
・工具形状の角度や研削パラメータを入力することで、NCによる研削経路が自動生成され、ホブカッターの研削精度を大幅に向上させることができます。

スペック

Model		TM-4H	TG-4H
加工領域	X/Y/Z軸移動量	250 / 200 / 170 mm	370 / 240 / 190 mm
	A 軸可動範囲	360°	360°
	センターとテーブル間距離	108 mm	240 mm
	センター間距離	300 mm	400 mm
ラピッドトラバース	X/Y/Z軸ラピッドトラバース	6 m/min	6 m/min
ラピッドトラバース	A軸ラピッド	100 rpm	100 rpm
分解能	直線分解能	0.001 mm	0.001 mm
分解能	回転分解能	0.001°	0.001°
研削レンジ	加工ワーク径	最大 Φ130mm	最大 Φ250mm
	加工ワーク長	最大150mm	最大250mm
	リード角範囲	∞	∞
ホイールスピンドル	砥石軸の種類	Belt Type BBT30	Belt Type BBT30
	砥石軸出力	2.25 kw (3HP)	5.5 kw (7HP)
	砥石軸回転速度	最大 10000 rpm	最大 9000 rpm
	砥石径	最大 Φ150mm	最大 Φ150mm
ワークスピンドル	主軸テーパー形状	BT-40	BT-50
	主軸回転速度	100 rpm (A axis)	100 rpm (A axis)
	取付方式	Penumatic Type	Penumatic Type
芯押台	クイルストローク（主軸前後移動量）	20 mm	20 mm
芯押台	センターテーパー	MT2	MT2
制御システム	コントローラー	Mitsubishi M80	Mitsubishi M80
制御システム	電圧	220V	220V
モーター	X/Y/Z軸モーター	1 kw	1 kw
モーター	A軸モーター	1 kw	0.4 kw
一般仕様	総電力	最大 15 KVA	最大 25 KVA
	重量	2200 KGS	4600 KGS
	寸法 (WDH)空	2080 x 1875 x 1860 mm	2060 x 2125 x 2080 mm
	気圧	最小 5kgf/㎠	最小 5kgf/㎠

※すべての仕様は、事前の通知なしに変更される場合があります。
