TM-4S/TG-4S ピニオンカッターシャープナー

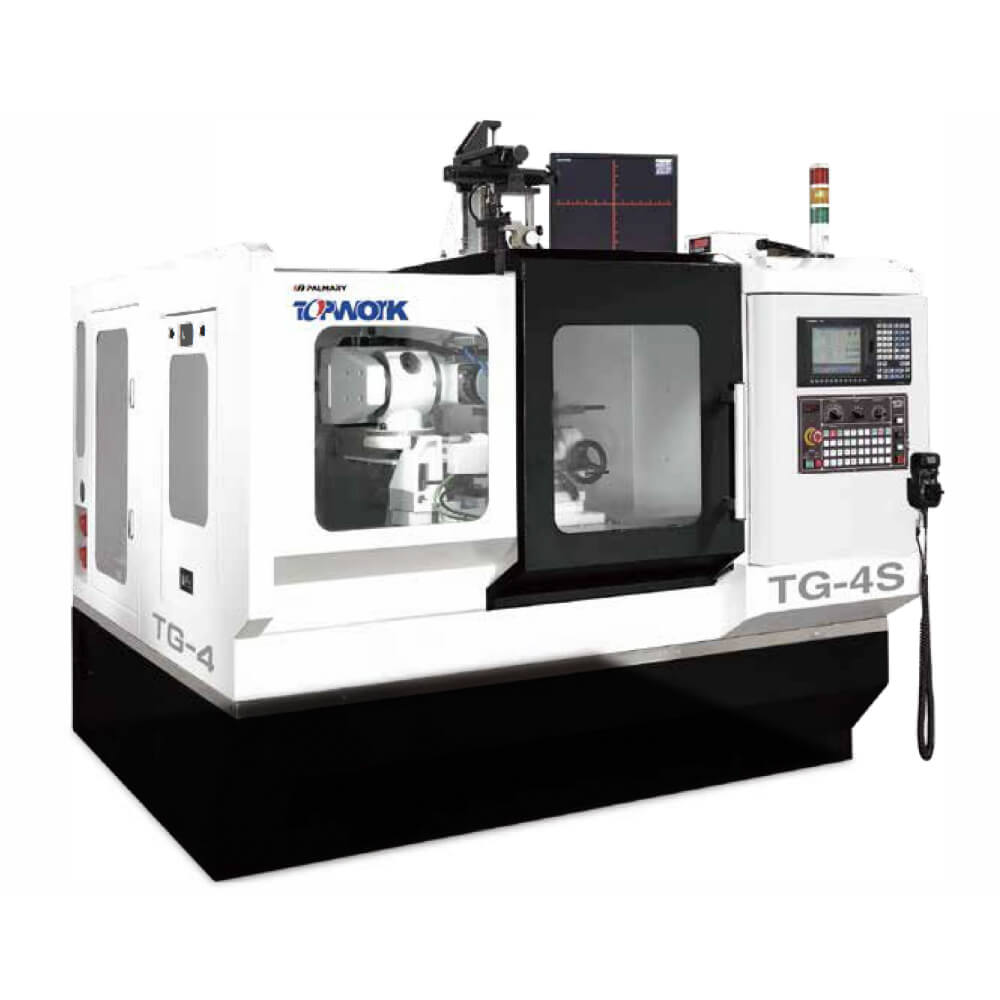

概要: TM-4S/TG-4S ピニオンカッターシャープナー（ピニオンカッター研削盤）は3軸の直線軸(X・Y・Z)と1軸の回転軸で構成された設計により、高精度な工具再研磨を実現します。小モジュール歯車にも対応可能なCCDカメラシステムを搭載し、各歯の位置合わせを支援します。スカイビングカッター、ヘリカルピニオンカッター、スパーギアピニオンカッター、スパイラルベベルギアカッターの切削刃の研磨に適しています。マシン構造は安定性が高く、高剛性かつ高効率な性能を誇り、AA級精度を実現可能です。

特徴
・三菱コントローラーと日本製の高精度リニアガイドウェイを統合したTOP-WORK開発のHMI（ヒューマン・マシンインターフェース）を搭載し、インテリジェントなグラフィックダイアログ操作が可能です。
・ツールの幾何学角度と研磨パラメーターを入力することで、NC研磨パスを自動的に生成し、ピニオンカッターの研磨精度を大幅に向上させます。

製品動画

スペック

Model		TM-4S	TG-4S
加工領域	X/Y/Z軸移動量	250 / 200 / 170 mm	370 / 240 / 190 mm
	A 軸可動範囲	-15° ～ 45°	-15° ～ 45°
	B 軸可動範囲	-5° ～ 5°	-5° ～ 5°
	C 軸可動範囲	360°	360°
研削レンジ	ワークスリーブのテーパー部	MT2 / MT3 / MT4	MT2 / MT3 / MT4
	最小ワーク径	Φ15mm	Φ15mm
	最大ワーク径	Φ140mm	Φ240mm
	最大ワーク長	150mm	180mm
ラピッドトラバース	X/Y/Z軸ラピッドトラバース	6 m/min	6 m/min
	A/B軸ラピッドトラバース	(N/A)手動	(N/A)手動
	C軸ラピッドトラバース	50 rpm	50 rpm
分解能	直線分解能	0.001 mm	0.001 mm
分解能	ラジアル分解能	0.001°	0.001°
ホイールスピンドル	砥石軸の種類	Belt Type BBT30	Belt Type BBT30
	砥石軸出力	2.25 kw (3HP)	5.5 kw (7HP)
	砥石軸回転速度	最大 10000 rpm	最大 9000 rpm
	砥石径	最大 Φ150mm	最大 Φ150mm
制御システム	コントローラー	Mitsubishi M80	Mitsubishi M80
制御システム	電圧	220V	220V
モーター	X/Y/Z軸モーター	1.00 kw	1.00 kw
	A/B軸モーター	手動	手動
	C軸モーター	0.4 kw	0.75 kw
一般仕様	総電力	最大 15 KVA	最大 25 KVA
	重量	2200 KGS	4600 KGS
	寸法 (WDH)空	2080 x 1875 x 2230 mm	2060 x 2125 x 2260 mm
	空気圧	最小 5kgf/㎠	最小 5kgf/㎠

※すべての仕様は、事前の通知なしに変更される場合があります。
