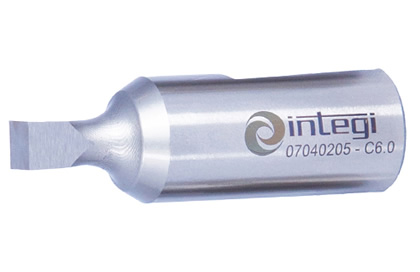

四角ブローチ

機種
材質
HSS

機種

8×28ｍｍ

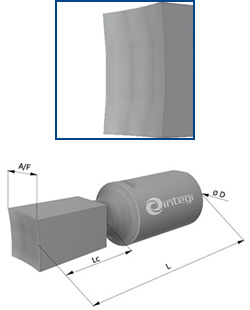

Code Reference A/F Tolerance D L Lc For broaching head
7010201 P-0828-C1.2 1.2 +0,02/+0,05 8 28 1.8 POLIPROFILE 1&2
7010202 P-0828-C1.5 1.5 +0,02/+0,05 8 28 2.3 POLIPROFILE 1&2
7010203 P-0828-C2.0 2 +0,02/+0,05 8 28 3 POLIPROFILE 1&2
7010204 P-0828-C3.0 3 +0,02/+0,05 8 28 4.6 POLIPROFILE 1&2
7010205 P-0828-C4.0 4 +0,02/+0,05 8 28 6 POLIPROFILE 1&2
7010206 P-0828-C5.0 5 +0,04/+0,07 8 28 8.6 POLIPROFILE 1&2
7010207 P-0828-C6.0 6 +0,04/+0,07 8 28 9 POLIPROFILE 1&2
7010208 P-0828-C7.0 7 +0,04/+0,07 8 28 10 POLIPROFILE 1
7010209 P-0828-C8.0 8 +0,04/+0,07 8 28 10.8 POLIPROFILE 1&2

10×45ｍｍ

Code Reference A/F Tolerance D L Lc For broaching head
7020201 P-1045-C1.2 1.2 +0,02/+0,05 10 45 1.8 POLIPROFILE 3
7020202 P-1045-C1.5 1.5 +0,02/+0,05 10 45 2.3 POLIPROFILE 3
7020203 P-1045-C2.0 2 +0,02/+0,05 10 45 3 POLIPROFILE 3
7020204 P-1045-C2.5 2.5 +0,02/+0,05 10 45 3.8 POLIPROFILE 3
7020205 P-1045-C3.0 3 +0,02/+0,05 10 45 4.6 POLIPROFILE 3
7020206 P-1045-C4.0 4 +0,02/+0,05 10 45 6 POLIPROFILE 3
7020207 P-1045-C5.0 5 +0,04/+0,07 10 45 8 POLIPROFILE 3
7020208 P-1045-C6.0 6 +0,04/+0,07 10 45 9 POLIPROFILE 3
7020209 P-1045-C7.0 7 +0,04/+0,07 10 45 10 POLIPROFILE 3
7020210 P-1045-C8.0 8 +0,04/+0,07 10 45 12.4 POLIPROFILE 3
7020211 P-1045-C9.0 9 +0,04/+0,07 10 45 13.4 POLIPROFILE 3
7020212 P-1045-C10 10 +0,05/+0,09 10 45 15 POLIPROFILE 3

16×50ｍｍ

Code Reference A/F Tolerance D L Lc For broaching head
7040201 P-1650-C2.5 2.5 +0,02/+0,05 16 50 3.8 POLIPROFILE 4
7040202 P-1650-C3.0 3 +0,02/+0,05 16 50 4.6 POLIPROFILE 4
7040203 P-1650-C4.0 4 +0,02/+0,05 16 50 6 POLIPROFILE 4
7040204 P-1650-C5.0 5 +0,04/+0,07 16 50 8 POLIPROFILE 4
7040205 P-1650-C6.0 6 +0,04/+0,07 16 50 9.4 POLIPROFILE 4
7040206 P-1650-C8.0 8 +0,04/+0,07 16 50 13 POLIPROFILE 4
7040207 P-1650-C10 10 +0,05/+0,09 16 50 15.4 POLIPROFILE 4
7040208 P-1650-C12 12 +0,05/+0,09 16 50 17 POLIPROFILE 4
7040209 P-1650-C14 14 +0,05/+0,09 16 50 18.6 POLIPROFILE 4
7040210 P-1650-C16 16 +0,05/+0,09 16 50 19.3 POLIPROFILE 4
資料請求・お問い合わせ
