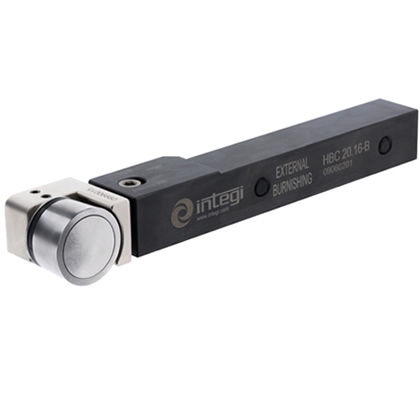

HBC 20-B

概要

特徴

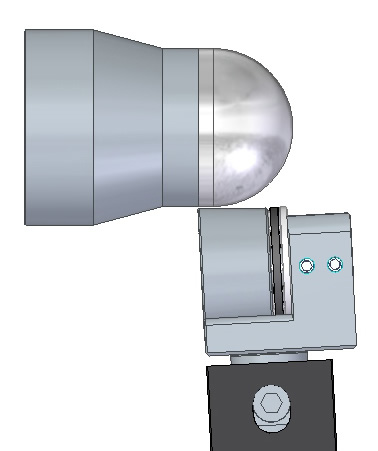

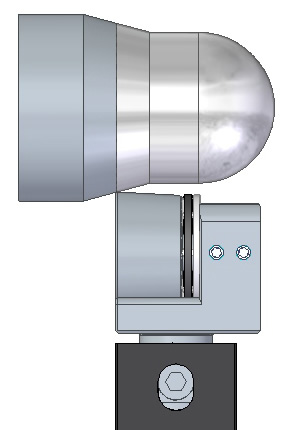

- スライド式旋盤用バニシングツール。段差際、テーパー部への加工が可能

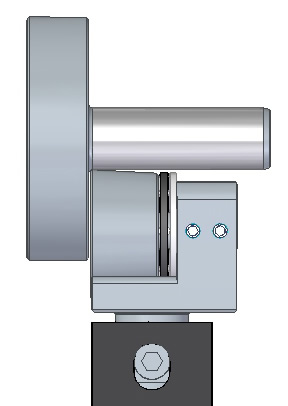

- 1面までのバニシング加工が可能

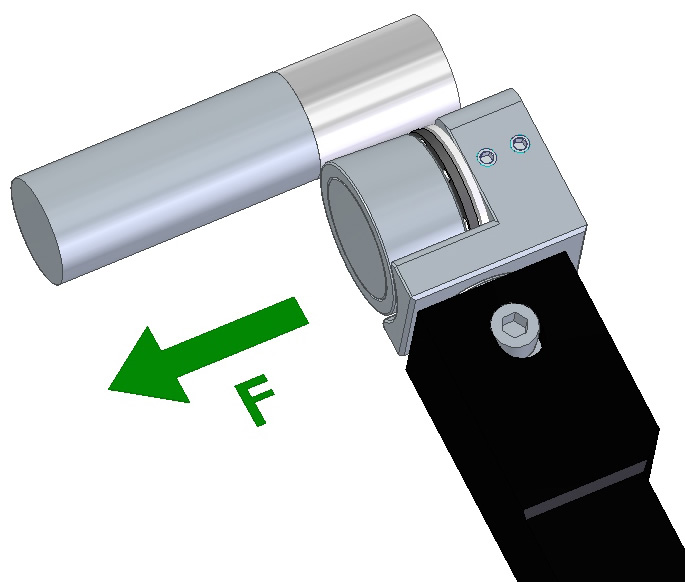

- 圧力を調整する内部スプリングシステムを備えたヘッド (図1)
- バニシングロールは、アキシャルベアリングとラジアルベアリングの間で支持されています。
- 硬度45 HRCの各種材料に使用可能
- ハイス製(62HRC)Bタイプのバニシングロールが付属。研磨面Ra＜0.4

•
•
•
•

スペック

その他 ローラーバニシング

HBM/HBCシリーズ

HBMとHBCのホルダーにはシャンク位置の違いがあります。20-EにはUタイプ、20-BにはBタイプのバニシングロールが付属します。

• HBM 20-E



  スライド式旋盤用バニシングツール。深さ4mmまでの凹型、30度までのテーパー部への加工が可能

• HBM 20-B



  スライド式旋盤用バニシングツール。段差際、テーパー部への加工が可能

• HBC 20-E



  スライド式旋盤用バニシングツール。深さ4mmまでの凹型、30度までのテーパー部への加工が可能

• HBC 20-B



  スライド式旋盤用バニシングツール。段差際、テーパー部への加工が可能

HBUシリーズ

可変ヘッドを有し、角度の大きいテーパー部や凹型への加工を行えます。Uタイプのバニシングロールが付属します。HBU 42のホルダには、圧力調整システムを備えています。

• HBU 20



  旋盤用バニシングツール。端面、深さ4.5mmまでの凹型、60度までのテーパー部への加工が可能

• HBU 42



  旋盤用バニシングツール。R部、深さ9mmまでの凹型、テーパー部への加工が可能部

HBE/HBBシリーズ

圧力調整システムを備えています。HBEにはEタイプ、HBBにはBタイプのバニシングロールが付属します。

• HBE



  旋盤用バニシングツール。深さ3mmまでの凹型、25度までのテーパー部への加工が可能

• HBB



  旋盤用バニシングツール。端面への加工が可能
