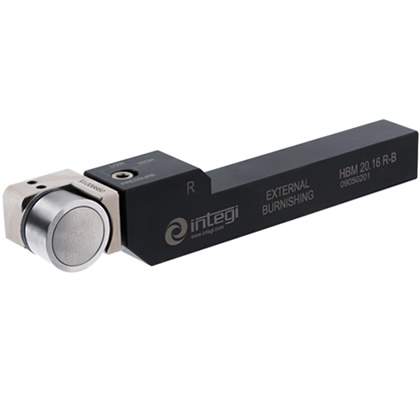

HBM 20-B
- 概要
-
特徴

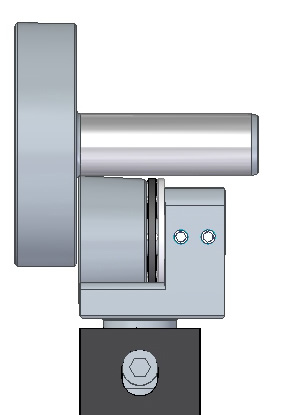

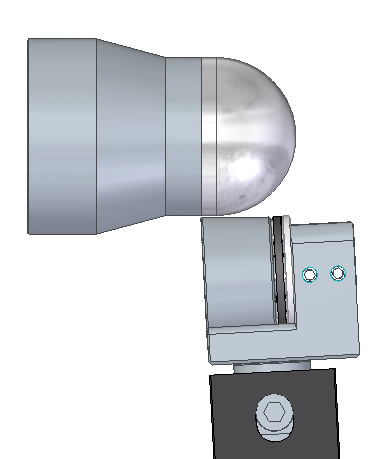

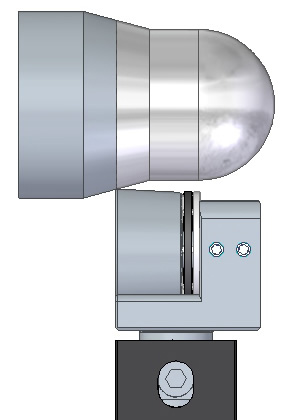

- スライド式旋盤用バニシングツール。段差際、テーパー部への加工が可能
- 1面までのバニシング加工が可能

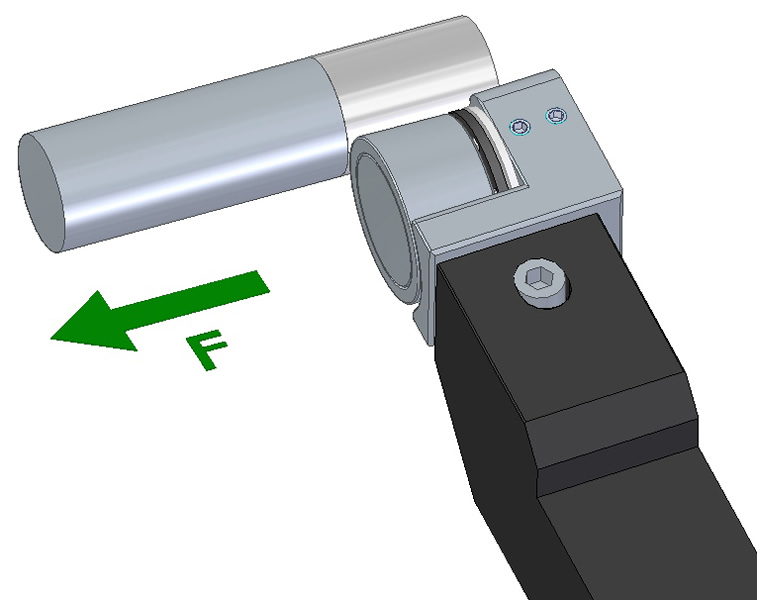

- 圧力を調整する内部スプリングシステムを備えたヘッド (図1)
- バニシングロールはアキシアルベアリング間で支持されています
- 硬度45 HRCの各種材料に使用可能
- ハイス製(62HRC)Bタイプのバニシングロールが付属。研磨面Ra＜0.4

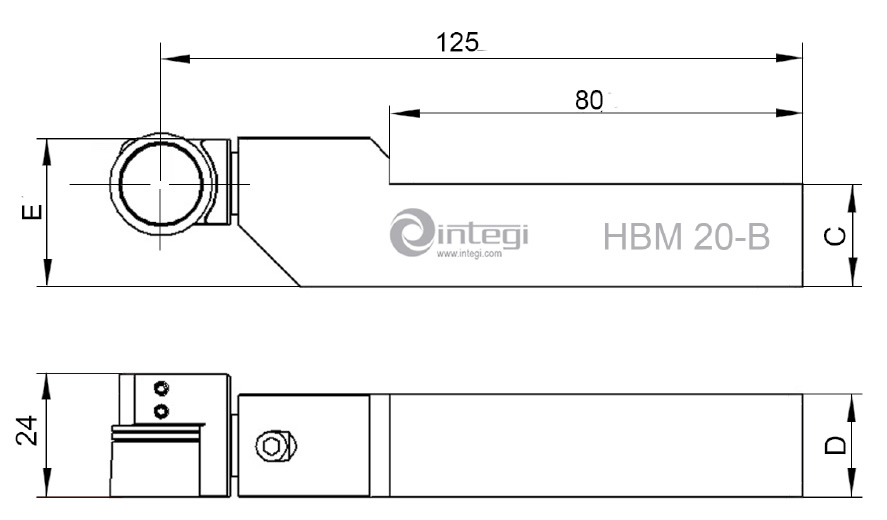

スペック
| Code | Reference | Version | Capacity | C | D | E | Kg |
|---|---|---|---|---|---|---|---|
| 09050203 | HBM 20.16 L-B | L | RB 20*11*16/13 | 16 | 16 | 25 | 0.4 |
| 09050103 | HBM 20.12 L-B | L | RB 20*11*16/13 | 12 | 12 | 21 | 0.3 |
| 09050101 | HBM 20.12 R-B | R | RB 20*11*16/13 | 12 | 12 | 21 | 0.3 |
| 09050201 | HBM 20.16 R-B | R | RB 20*11*16/13 | 16 | 16 | 25 | 0.4 |
| 09050301 | HBM 20.20 R-B | R | RB 20*11*16/13 | 20 | 20 | 29 | 0.5 |
| 09050302 | HBM 20.20 L-B | L | RB 20*11*16/13 | 20 | 20 | 29 | 0.5 |
その他 ローラーバニシング
HBM/HBCシリーズ
HBMとHBCのホルダーにはシャンク位置の違いがあります。20-EにはUタイプ、20-BにはBタイプのバニシングロールが付属します。
-
HBM 20-E
スライド式旋盤用バニシングツール。深さ4mmまでの凹型、30度までのテーパー部への加工が可能
-
HBM 20-B
スライド式旋盤用バニシングツール。段差際、テーパー部への加工が可能
-
HBC 20-E
スライド式旋盤用バニシングツール。深さ4mmまでの凹型、30度までのテーパー部への加工が可能
-
HBC 20-B
スライド式旋盤用バニシングツール。段差際、テーパー部への加工が可能
HBUシリーズ
可変ヘッドを有し、角度の大きいテーパー部や凹型への加工を行えます。Uタイプのバニシングロールが付属します。HBU 42のホルダには、圧力調整システムを備えています。
-
HBU 20
旋盤用バニシングツール。端面、深さ4.5mmまでの凹型、60度までのテーパー部への加工が可能
-
HBU 42
旋盤用バニシングツール。R部、深さ9mmまでの凹型、テーパー部への加工が可能部
HBE/HBBシリーズ
圧力調整システムを備えています。HBEにはEタイプ、HBBにはBタイプのバニシングロールが付属します。
