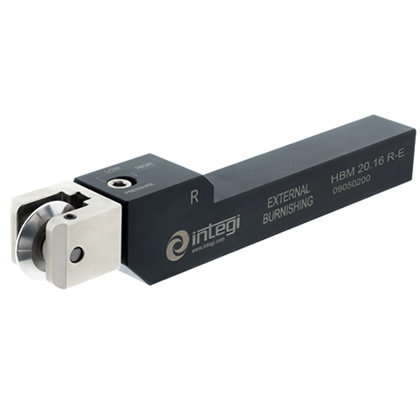

HBM 20-E

概要: 特徴

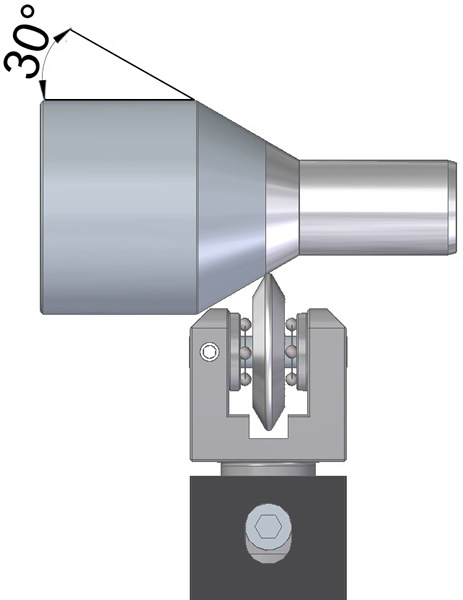

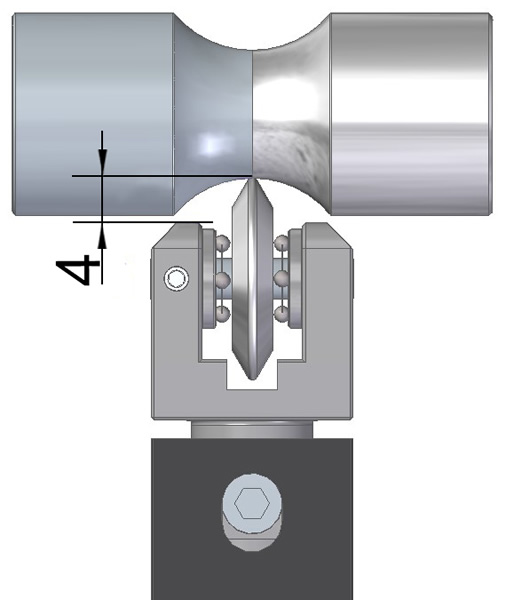

- スライド式旋盤用バニシングツール。深さ4mmまでの凹型、30度までのテーパー部への加工が可能

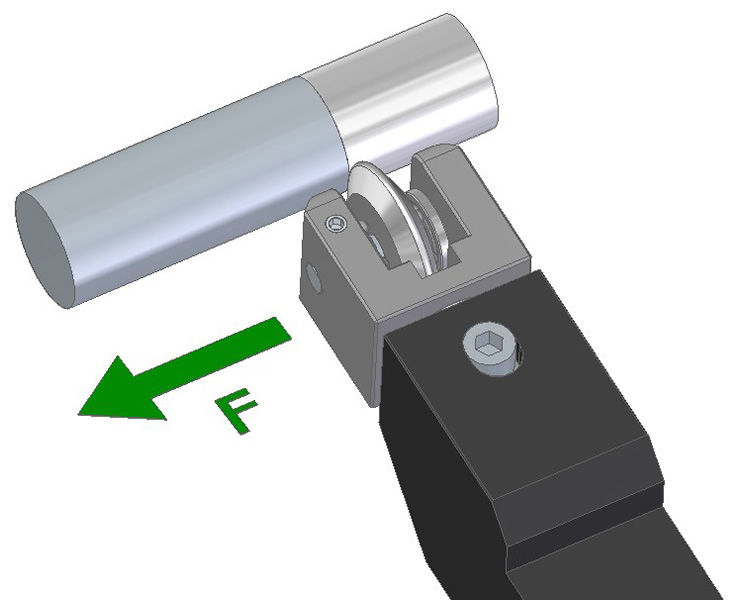

- 圧力を調整する内部スプリングシステムを備えたヘッド (図1)
- バニシングロールはアキシアルベアリング間で支持されています
- 硬度45 HRCの各種材料に使用可能
- 超硬ピン
- ハイス製(62HRC)Uタイプのバニシングロールが付属。研磨面Ra＜0.4

スペック

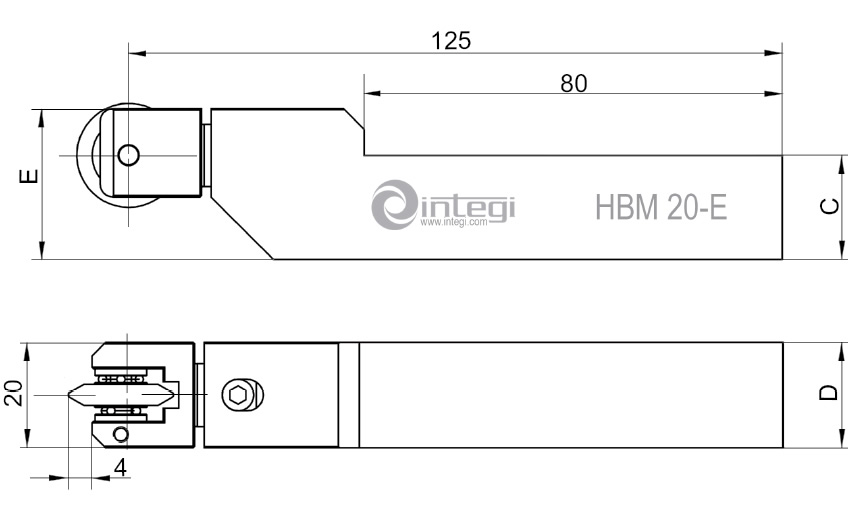

Code	Reference	Version	Capacity	C	D	E	Kg
09050100	HBM 20.12 R-E	R	RB 2044	12	12	21	0.3
09050102	HBM 20.12 L-E	L	RB 2044	12	12	21	0.3
09050200	HBM 20.16 R-E	R	RB 2044	16	16	25	0.4
09050300	HBM 20.20-E	R+L	RB 2044	20	20	29	0.5
09050202	HBM 20.16 L-E	L	RB 2044	16	16	25	0.4

当製品の価格資料

その他ローラーバニシング

HBM/HBCシリーズ

HBMとHBCのホルダーにはシャンク位置の違いがあります。20-EにはUタイプ、20-BにはBタイプのバニシングロールが付属します。

HBUシリーズ

可変ヘッドを有し、角度の大きいテーパー部や凹型への加工を行えます。Uタイプのバニシングロールが付属します。HBU 42のホルダには、圧力調整システムを備えています。

HBE/HBBシリーズ

圧力調整システムを備えています。HBEにはEタイプ、HBBにはBタイプのバニシングロールが付属します。
