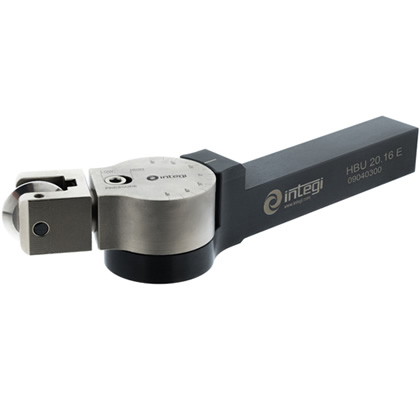

HBU 20

概要: 特徴

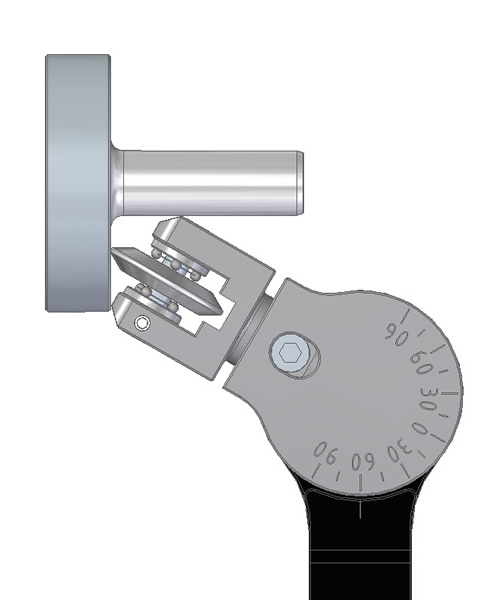

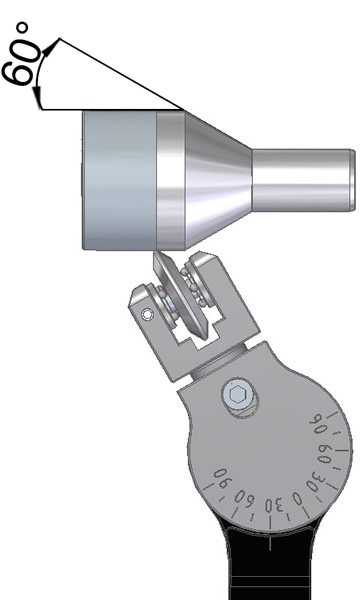

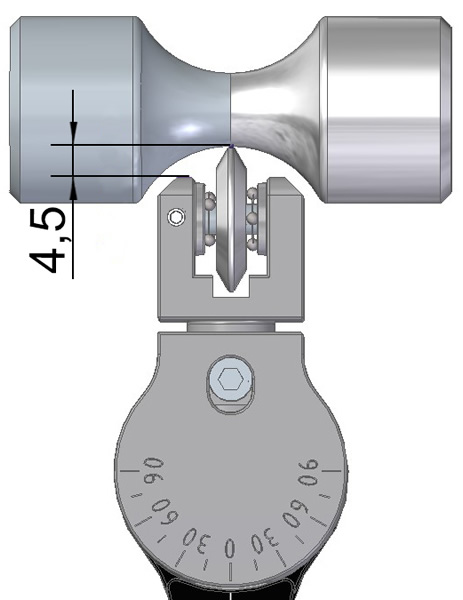

- 旋盤用バニシングツール。端面、深さ4.5mmまでの凹型、60度までのテーパー部への加工が可能

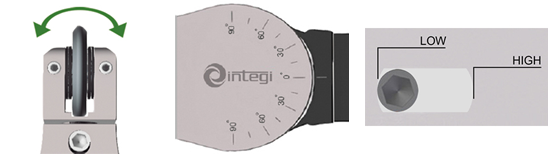

- 目盛付き回転ヘッド(図1および2)

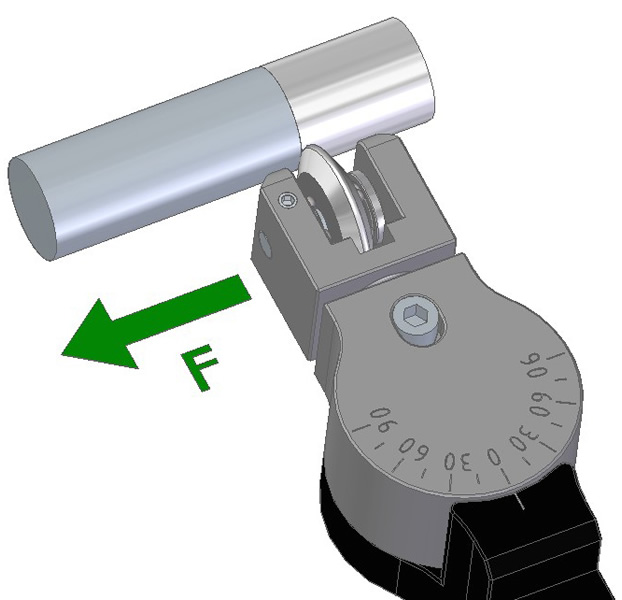

- 圧力を調整する内部スプリングシステムを備えたヘッド (図3)
- バニシングロールはアキシアルベアリング間で支持されています
- 硬度45 HRCの各種材料に使用可能
- 超硬ピン
- ハイス製(62HRC)Uタイプのバニシングロールが付属。研磨面Ra＜0.4

スペック

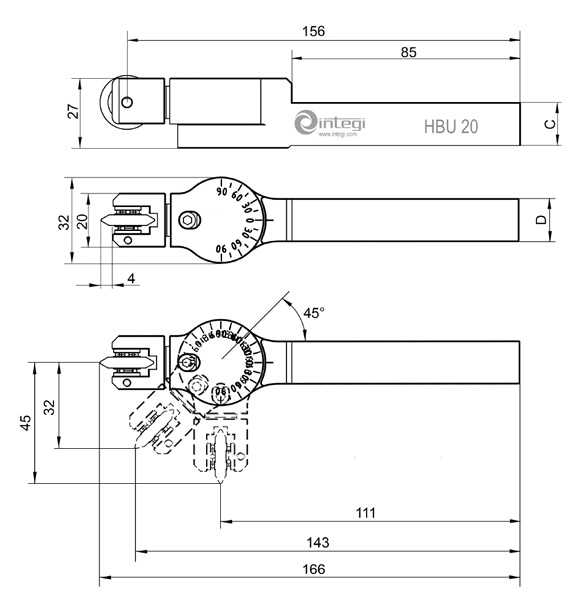

Code	Reference	Version	Capacity	C	D	Kg
09040100	HBU 20.10	R+L	RB 2044	10	16	0.3
09040300	HBU 20.16	R+L	RB 2044	16	16	0.4
9040200	HBU 20.12	R+L	RB 2044	12	16	0.3

当製品の価格資料

その他ローラーバニシング

HBM/HBCシリーズ

HBMとHBCのホルダーにはシャンク位置の違いがあります。20-EにはUタイプ、20-BにはBタイプのバニシングロールが付属します。

HBUシリーズ

可変ヘッドを有し、角度の大きいテーパー部や凹型への加工を行えます。Uタイプのバニシングロールが付属します。HBU 42のホルダには、圧力調整システムを備えています。

HBE/HBBシリーズ

圧力調整システムを備えています。HBEにはEタイプ、HBBにはBタイプのバニシングロールが付属します。
