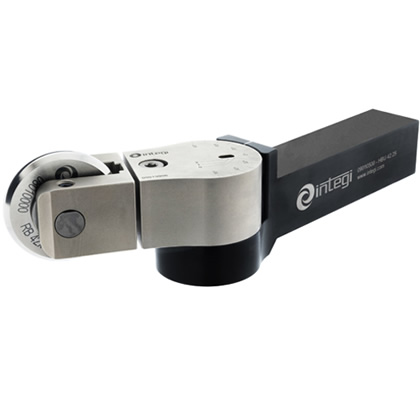

HBU 42

概要

特徴

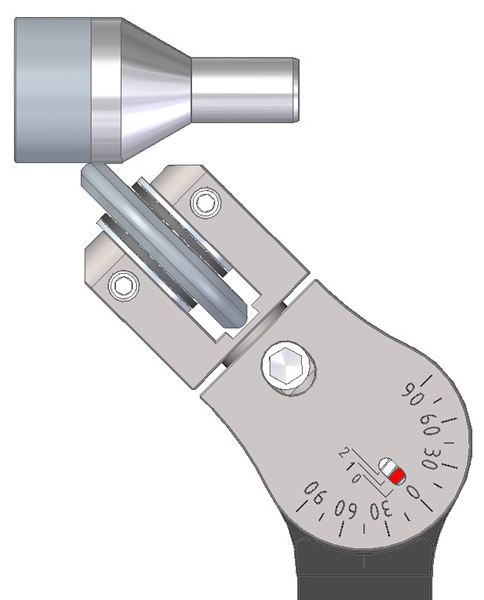

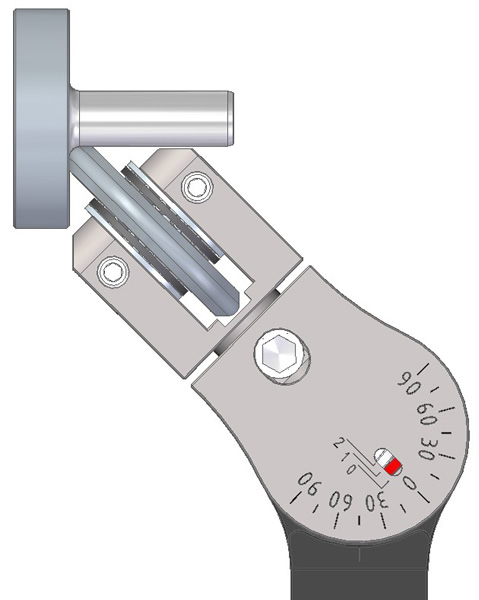

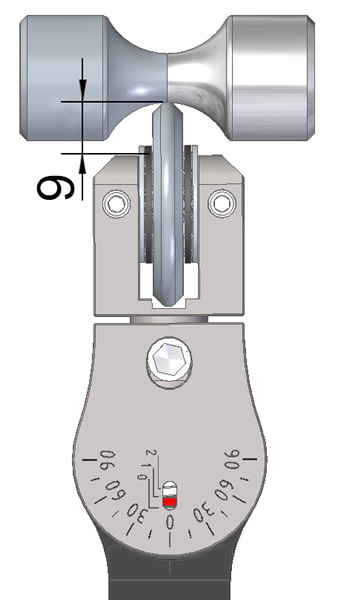

- 旋盤用バニシングツール。R部、深さ9mmまでの凹型、テーパー部への加工が可能部

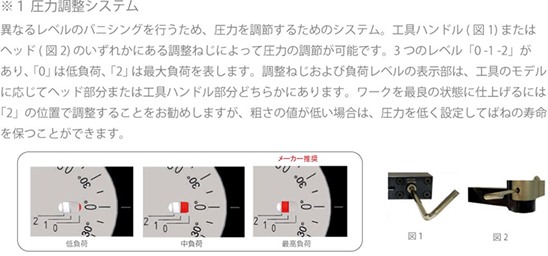

- 圧力調整システムを採用(※1)

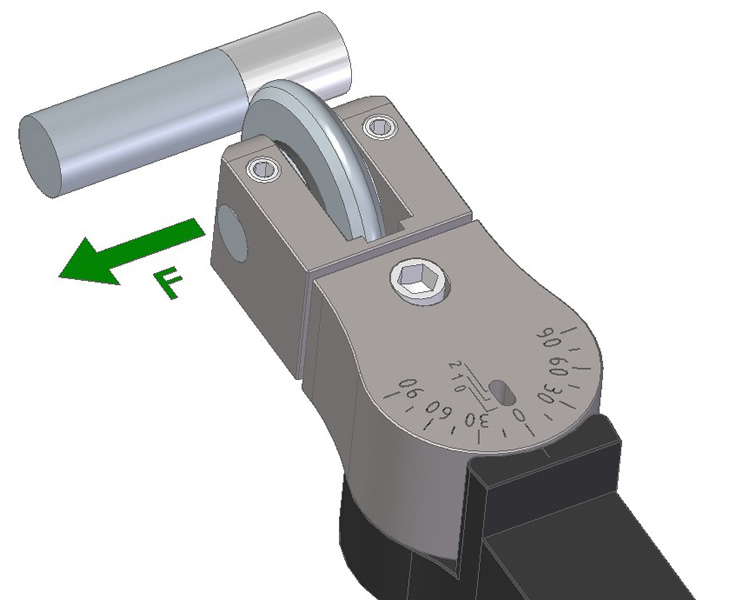

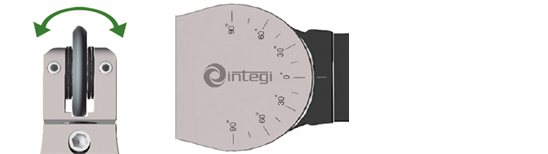

- 目盛付き回転ヘッド(図1および2)
- バニシングロールはアキシアルベアリング間で支持されています
- 硬度45 HRCの各種材料に使用可能
- 超硬ピン
- ハイス製(62HRC)Uタイプのバニシングロールが付属。研磨面Ra＜0.4

•
•
•
•
•

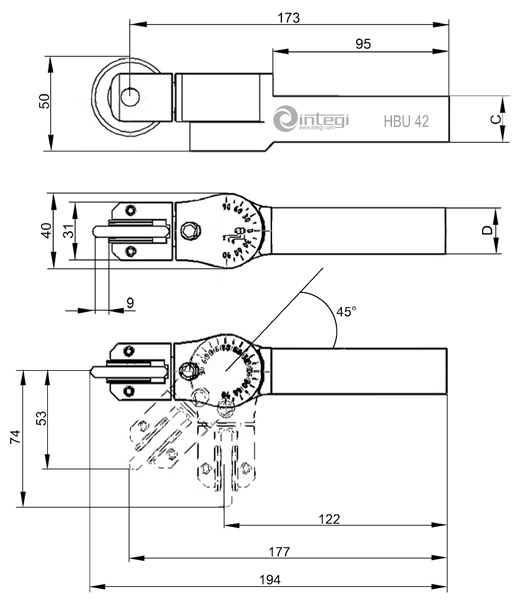

スペック

その他 ローラーバニシング

HBM/HBCシリーズ

HBMとHBCのホルダーにはシャンク位置の違いがあります。20-EにはUタイプ、20-BにはBタイプのバニシングロールが付属します。

• HBM 20-E



  スライド式旋盤用バニシングツール。深さ4mmまでの凹型、30度までのテーパー部への加工が可能

• HBM 20-B



  スライド式旋盤用バニシングツール。段差際、テーパー部への加工が可能

• HBC 20-E



  スライド式旋盤用バニシングツール。深さ4mmまでの凹型、30度までのテーパー部への加工が可能

• HBC 20-B



  スライド式旋盤用バニシングツール。段差際、テーパー部への加工が可能

HBUシリーズ

可変ヘッドを有し、角度の大きいテーパー部や凹型への加工を行えます。Uタイプのバニシングロールが付属します。HBU 42のホルダには、圧力調整システムを備えています。

• HBU 20



  旋盤用バニシングツール。端面、深さ4.5mmまでの凹型、60度までのテーパー部への加工が可能

• HBU 42



  旋盤用バニシングツール。R部、深さ9mmまでの凹型、テーパー部への加工が可能部

HBE/HBBシリーズ

圧力調整システムを備えています。HBEにはEタイプ、HBBにはBタイプのバニシングロールが付属します。

• HBE



  旋盤用バニシングツール。深さ3mmまでの凹型、25度までのテーパー部への加工が可能

• HBB



  旋盤用バニシングツール。端面への加工が可能
