高圧マシンバイス-CNC

概要
CNC機械用の高圧バイス。高精度で両方の縦型と横型のマシンセンターと組み合わせすることができます。

特徴
-ダクタイル鋳鉄"GJS-600"の頑強なボディ
-特許取得済みのジョー換装システム
-クランプ力の事前設定

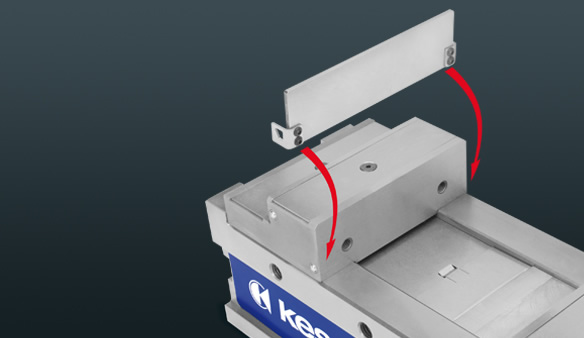

-並行はカチッと留めるだけでとる事ができます
-特許取得済みのワイパー技術とカバーによるチップの侵入に対する高圧スピンドルの優れた保護

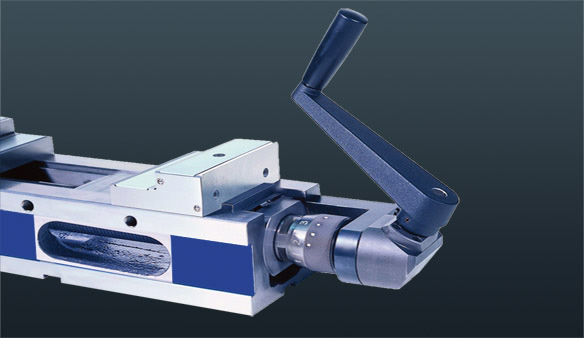

-10秒でスピンドルを取り外し、バイスを中心に固定
-フィードシステムと同様に縦キー、十字キーを使用したアライメント
-セット内容:クランプ爪×4,手動クランク×1

アプリケーション

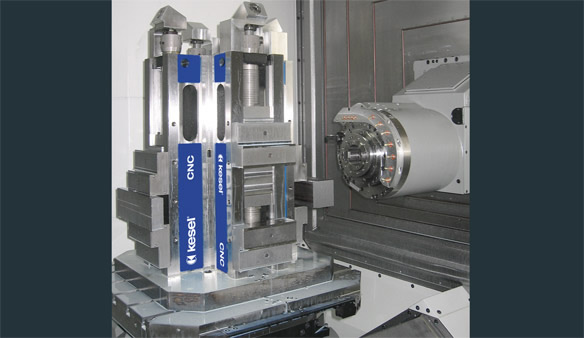

立形および横形マシニングセンタの高精度部品用の固定長CNC-高圧バイス

モデル

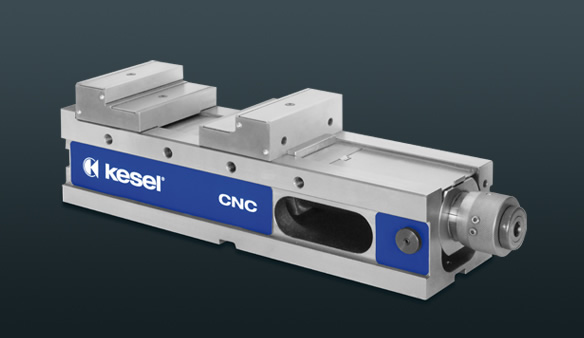

横形マシンセンター用
幅:
CNC 125: 04.25.160.050.9
CNC 160: 04.25.260.050.9
注:バイスはベースプレートと共にマシンテーブルに取り付けられます。横平面と見え掛かりが削られます。

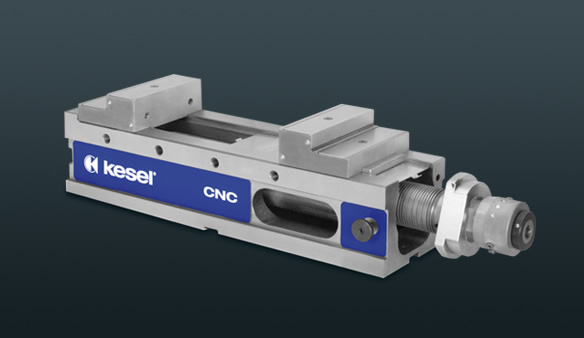

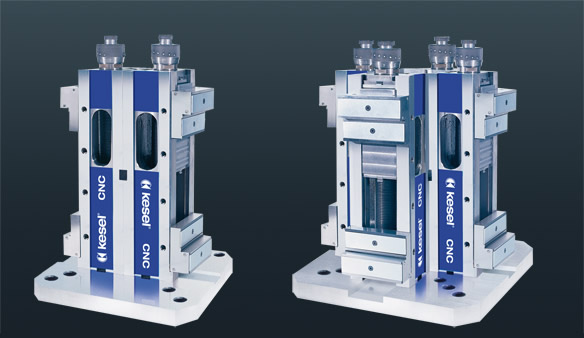

横形および立形マシンセンター用
幅:
CNC 125: 04.25.160.001.9
CNC 160: 04.25.260.001.9
注:取付け具のすべての機能面を精密に加工することで、水平、垂直、または横方向の用途に使用できます。

スペック

テクニカルデータ CNC 125 CNC 160
クランプ幅 ハイサイド: 0-210 mm
ステップサイド: 91-301 mm
ハイサイド: 0 - 289 mm
ステップサイド: 113 - 402 mm
締付け力 40 kN 60 kN
重量 34 kg 60 kg
