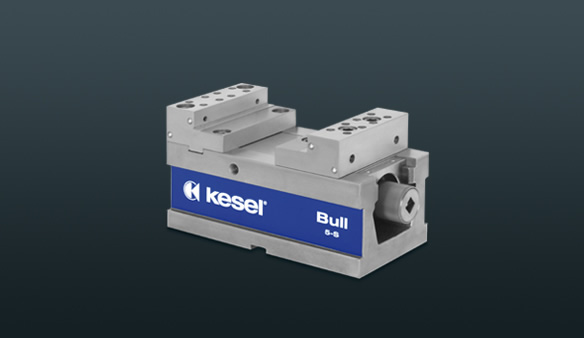

マシンバイス-5S
- 概要
-
フレキシブルなメカニカル式バイス。５軸マシンのクランプ装置またはクランピングブランクスとして利用可能。ジョーズの取り換えることによって、可能なワークが幅広くあります。
特徴
-コンパクトなデザイン：5軸加工にぴったり
-把持力をレンチで簡単な再現
-完全に囲まれ,汚れに強いスピンドル。ネジ無しの調整領域
-クランプ幅の調整装置付き
-ダクタイル鋳鉄"GJS-600"の頑強なボディ
-ステップジョーの利用することによりクランプ幅が広い
-コンパクトなデザイン
アプリケーション
5軸マシンセンター向けのコンパクトなメカニカルバイス。
異なるジョーを使用することにより、さまざまなワークピースを簡単に調整できます。
モデル
標準
BULL 5-S - 04.25.150.002
-ステップジョーを利用することでクランプ幅を広くできる
-マルチジョーで両のグリップダイズまたは振り子ジョー利用可能
スペック
| テクニカルデータ | BULL 5-S |
|---|---|
| クランプ幅 | ステップジョー: 0 - 166 mm マルチジョー: 10 - 185 mm 振り子ジョー: 6 - 153 mm |
| 締付け力 | 40 kN (105Nmのトルクで) |
| 重量 | 18 kg |
