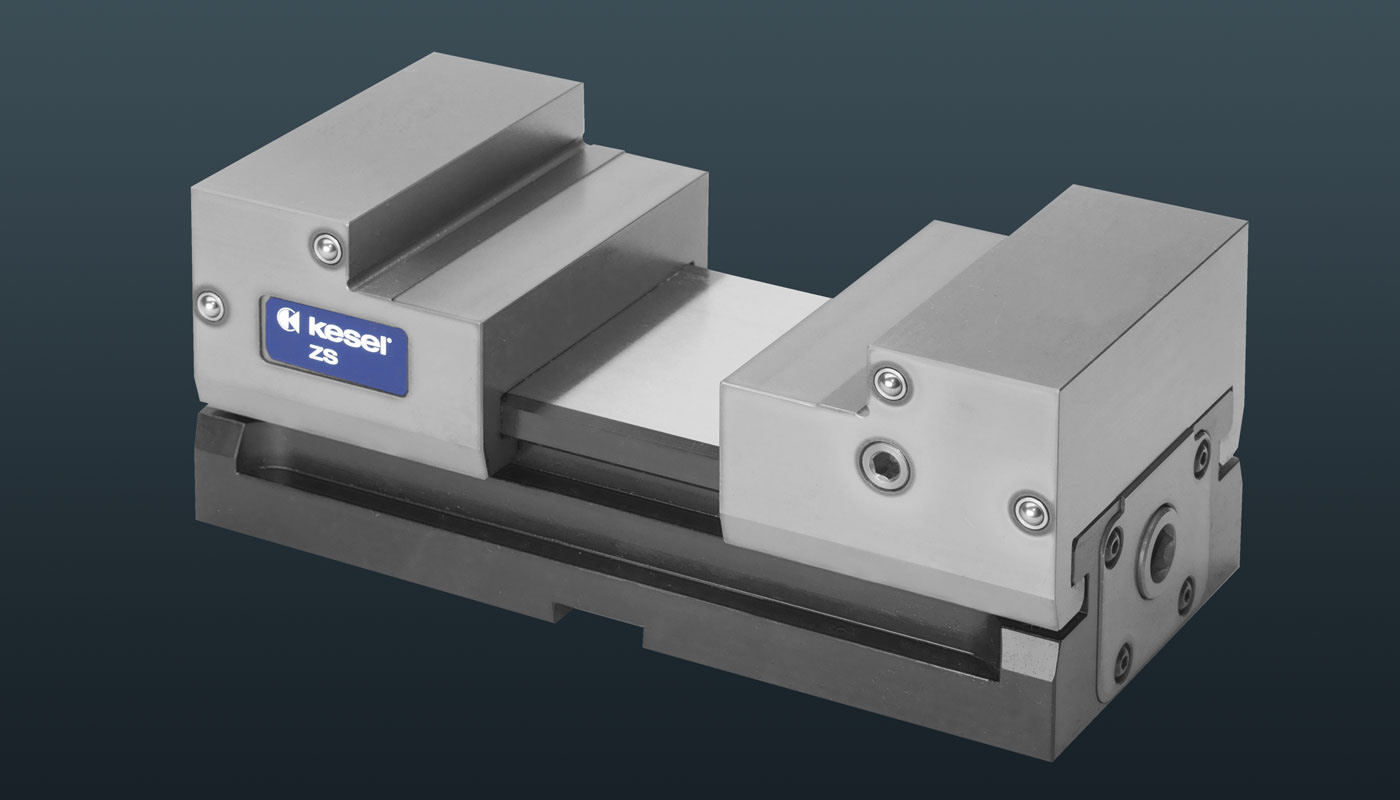

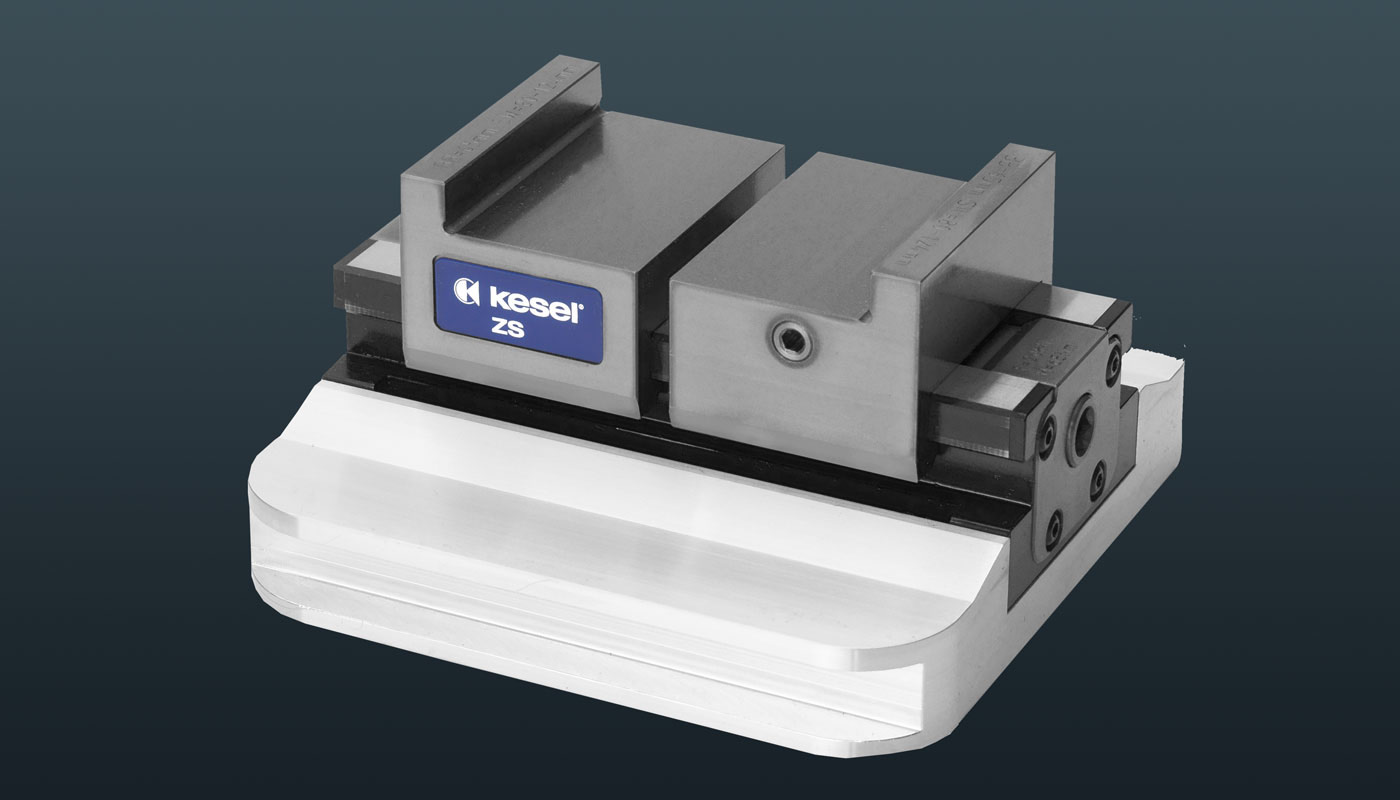

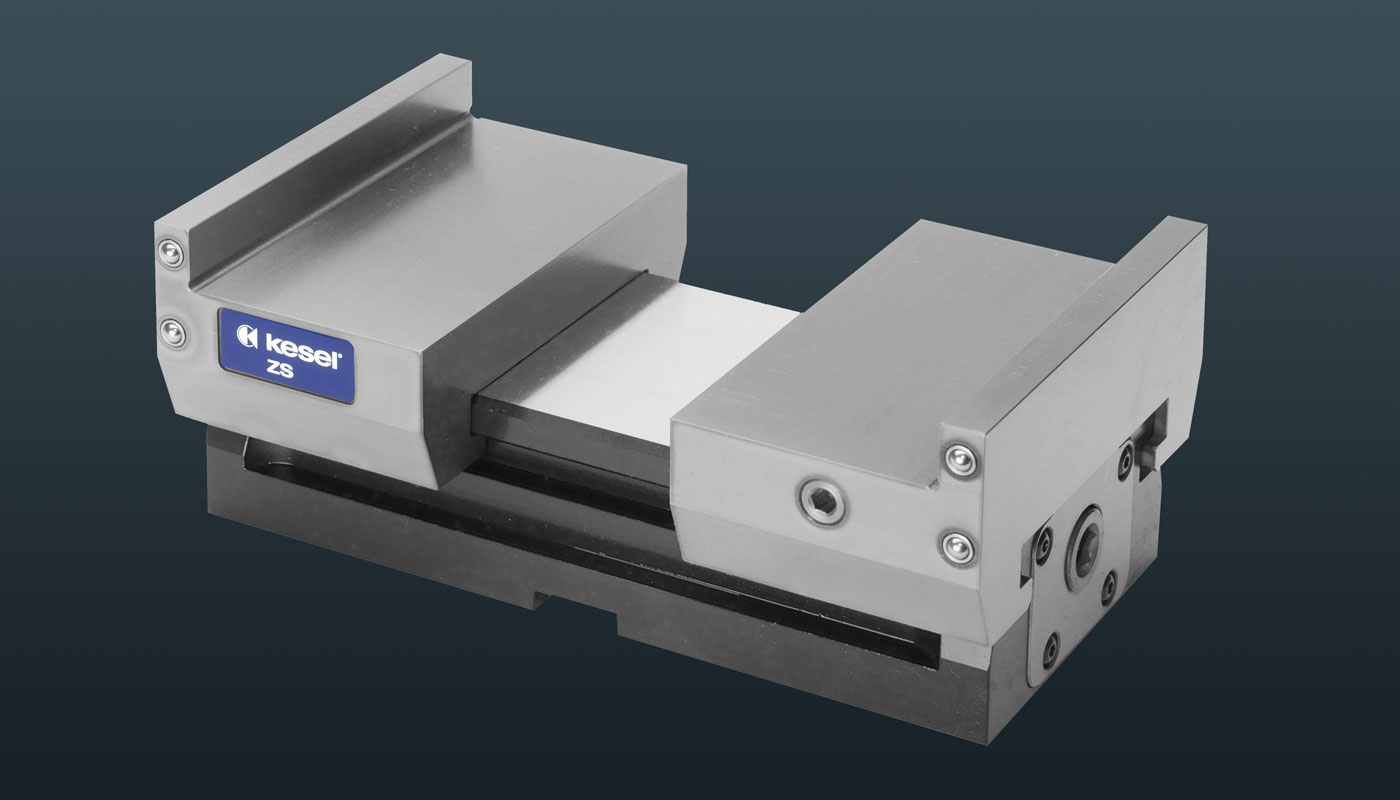

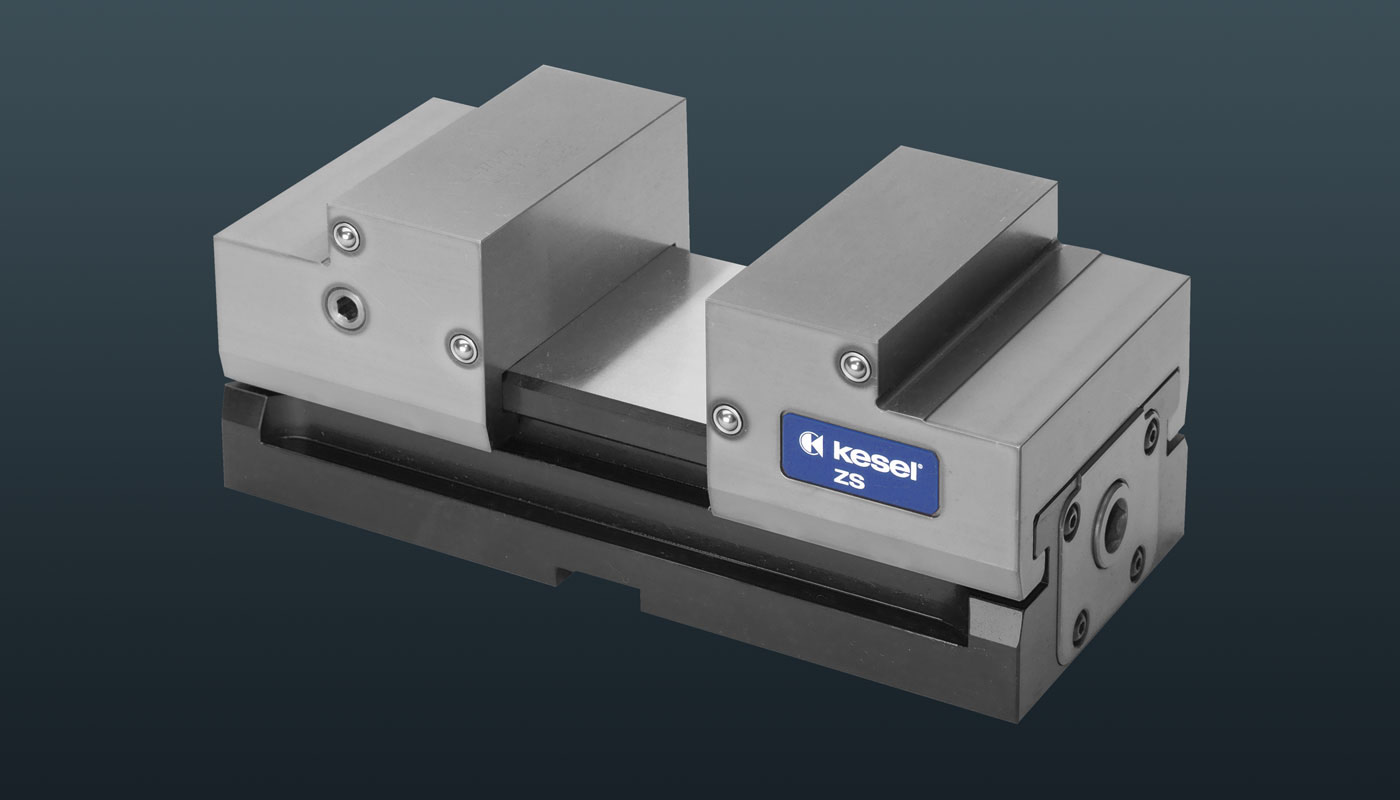

マシンバイス-ZS

概要: 5軸加工に適用できるクランピングシステム。全類のミリング機械に利用可能で自動化なクランピング作業へもぴったり。

特徴
-5軸加工と自動化にぴったり
-特許取得済みのジョー換装と調整システム
-いろいろなジョー類のご利用が可能でグリップ形もございます
-完全に囲まれ、汚れに強いスピンドル
-平行バーのクイックチェンジシステム付き
-鋼のしっかりした底

アプリケーション
5軸マシンセンター向けのコンパクトなセンタリングバイス。
自動化に最適で全類のミリング機械に利用いただけます

モデル
センタリング
ジョー幅:
ZS 45 - 03.25.370.0004
ZS 65 - 03.25.370.0006
ZS 90 - 03.25.370.0009
ZS 115 - 03.25.370.0010

スペック

テクニカルデータ	ZS 45	ZS 65	ZS 90	ZS 115
クランプ幅	0 - 69 mm	0 - 86 mm	0 - 126 mm	0 - 126 mm
締付け力	10 kN	15 kN	25 kN	25 kN
重量	2 kg	4 kg	8 kg	9 kg
