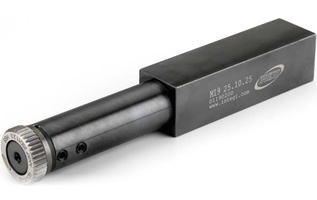

M19
- 概要
-
特徴
・内面の転造式ローレット加工向き。
・トラバースフィード (F) 、ラジアルフィード (R)どちらにもに適しています。
・トラバースフィード (F)の場合 は、RAA、RBL、RBRの駒パターン（目）のみとなります。
・ねじで固定された車軸のため簡単に駒の交換できます。
利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤。
DIN82に準拠したローレット加工
Knurl pattern Knurl Feed
RAA AA F R
RBL 30º BR 30º F R
RBL 45º BR 45º F R
RBR 30º BL 30º F R
RBR 45º BL 45º F R
RGE 30º GV 30º F R
RGE 45º GV 45º F R
RGV 30º GE 30º F R
RGV45º GE 45º F R
RKE KV F R
RKV KE F R

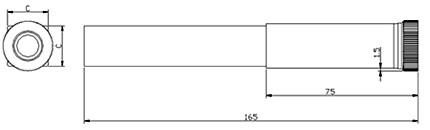

スペック
| Code | Reference | Version | Capacity | Knurl | C | Kg | Spare Part | |
|---|---|---|---|---|---|---|---|---|
| 01190100 | M19 25.10.20 | R+L | Ø27÷200 | 25×10×15/11 | 20 | 0,2 | EAM10 |
|
| 01190200 | M19 25.10.25 | R+L | Ø27÷200 | 25 | 0,3 | |||
その他 転造ローレット シングルタイプ
-
M1
転造ローレット加工用ツール
使用可能な機械：汎用旋盤
中精度のローレット加工にオススメ -
M4
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、多軸旋盤、汎用旋盤、CNC旋盤 -
M6
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤 -
M8
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、マルチスピンドル旋盤、主車軸移動型旋盤、汎用旋盤、CNC旋盤 -
M10
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤 -
M15
転造ローレット加工用ツール
使用可能な機械：自動旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤
円錐または端面のローレット加工にオススメ -
M19
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤
ワーク内径のローレット加工にオススメ -
M20
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、マルチスピンドル旋盤、主車軸移動型旋盤、汎用旋盤、CNC旋盤
製品資料、関連資料
ローレット加工に関するご相談は、ぜひ西部商工まで！
加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。
現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。
特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。
ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
