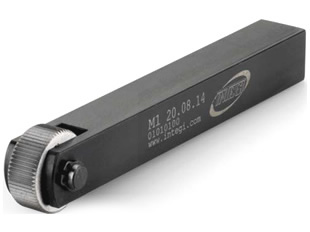

M1

概要
特徴
・中精度のローレット加工には相応しい。
・集中的に使用するためのものではありません。
・両方のトラバース (F) およびラジアル(R) のローレット加工に適しています。
・トラバースフィード (F) の場合は、RAA、RBL、RBRの駒のパターン(目)のみとなります。
・HSS車軸はサークリップで固定されております
・AAアヤ目の駒がおすすめ

利用可能な工作機械
汎用旋盤

DIN82に準拠したローレット加工
Knurl pattern Knurl Feed
tiporaa RAA AA F R
tiporbl30 RBL 30º BR 30º F R
tiporbl45 RBL 45º BR 45º F R
tiporbr30 RBR 30º BL 30º F R
tiporbr45 RBR 45º BL 45º F R
tiporge30 RGE 30º GV 30º F R
tiporge45 RGE 45º GV 45º F R
tiporgv30 RGV 30º GE 30º F R
tiporgv45 RGV45º GE 45º F R
tiporke RKE KV F R
tiporkv RKV KE F R

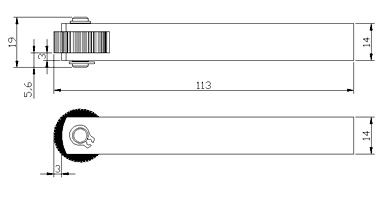

スペック

Code Reference Version Capacity Knurl Kg Spare Part
01010100 M1 20.08.14 R+L Ø8÷200 20x8x6 0,2 EM1
