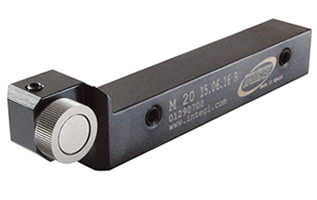

M20

概要

特徴
・転造式ローレット加工向き。
・シャンクのなかの一組のねじによって様々な角度に取付可能です。

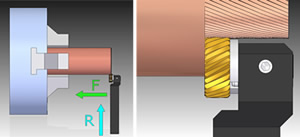

・トラバースフィード (F) 、ラジアルフィード (R)どちらにもに適しています。
・トラバースフィード (F)の場合は、RAA、RBL、RBRの駒パターン（目）のみとなります。

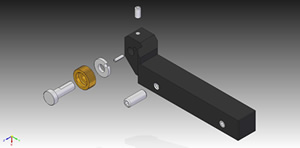

・ねじで固定された車軸のため簡単に駒の交換できます。
・垂直面の加工用

利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤、主車軸移動型旋盤、汎用旋盤、CNC旋盤。

DIN82に準拠したローレット加工

Knurl pattern		Knurl	Feed
	RAA	AA	F R
	RBL 30º	BR 30º	F R
	RBL 45º	BR 45º	F R
	RBR 30º	BL 30º	F R
	RBR 45º	BL 45º	F R
	RGE 30º	GV 30º	F R
	RGE 45º	GV 45º	F R
	RGV 30º	GE 30º	F R
	RGV45º	GE 45º	F R
	RKE	KV	F R
	RKV	KE	F R

スペック

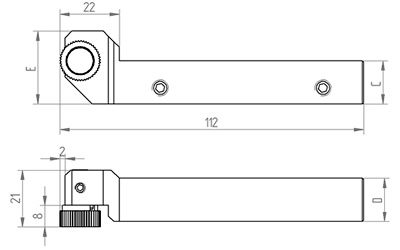

Code	Reference	Version	Capacity	Knurl	C	D	Kg	Spare Part
01290300	M20 15.06.10	R	Ø3÷100	15x6x10/6	10	10	03	EAM20/M21
01290400	M20 15.06.10	L			10	10	03
01290500	M20 15.06.12	R			12	16	03
01290600	M20 15.06.12	L			12	16	03
01290700	M20 15.06.16	R			16	16	03
01290800	M20 15.06.16	L			16	16	03
