M6
- 概要
-
特徴
・転造式ローレット加工向き
・シャンクのなかの一組のねじによって様々な角度に取付可能です。
・トラバースフィード (F) 、ラジアルフィード (R)どちらにもに適しています。
・トラバースフィード (F)の場合 は、RAA、RBL、RBRの駒パターン（目）のみとなります。
・超硬で作られた車軸。
・ねじで固定された車軸のため簡単に駒の交換できます。
利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤。
DIN82に準拠したローレット加工
Knurl pattern Knurl Feed
RAA AA F R
RBL 30º BR 30º F R
RBL 45º BR 45º F R
RBR 30º BL 30º F R
RBR 45º BL 45º F R
RGE 30º GV 30º F R
RGE 45º GV 45º F R
RGV 30º GE 30º F R
RGV45º GE 45º F R
RKE KV F R
RKV KE F R

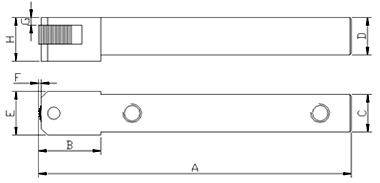

スペック
| Code | Reference | Ver. | Cap. | Knurl | A | B | C | D | E | F | G | H | Kg | Spare Part | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01062800 | M6 15.06.08-N | R+L | Ø3÷100 | *10x4x4 *10x5x4 *15x4x4 *15x5x4 15x6x4 |
100 | 20 | 8 | 8 | 14 | 1 (Ø10) 3,5 (Ø15) |
2,5 | 14 | 0,2 | EM6 14.4 HM |
|
| 01062900 | M6 15.06.10-N | R+L | Ø3÷100 | 100 | 20 | 10 | 10 | 14 | 2,5 | 14 | 0,2 | ||||
| 01063000 | M6 15.06.12-N | R+L | Ø3÷100 | 102,5 | 22,5 | 12 | 12 | 14 | 2,5 | 14 | 0,2 | ||||
| 01063100 | M6 15.06.14-N | R+L | Ø3÷100 | 102,5 | 22,5 | 14 | 14 | 14 | 2,5 | 14 | 0,2 | ||||
| 01061300 | M6 20.06.10 | R+L | Ø5÷200 | 20X6X6 | 108 | 28 | 10 | 10 | 20 | 3 | 2,5 | 20 | 0,2 | EM6 20.6 HM |
|
| 01061400 | M6 20.06.12 | R+L | Ø5÷200 | 108 | 28 | 12 | 12 | 20 | 2,5 | 20 | 0,2 | ||||
| 01061500 | M6 20.06.14 | R+L | Ø5÷200 | 108 | 28 | 14 | 14 | 20 | 2,5 | 20 | 0,2 | ||||
| 01061600 | M6 20.06.16 | R+L | Ø5÷200 | 108 | 28 | 16 | 16 | 20 | 2,5 | 20 | 0,3 | ||||
| 01061700 | M6 20.06.20 | R+L | Ø5÷200 | 108 | 28 | 20 | 20 | 20 | 2,5 | 20 | 0,5 | ||||
| 01061800 | M6 20.08.10 | R+L | Ø5÷200 | *20X6X6 20X8X6 |
108 | 28 | 10 | 10 | 20 | 3 | 2,5 | 20 | 0,3 | ||
| 01061900 | M6 20.08.12 | R+L | Ø5÷200 | 108 | 28 | 12 | 12 | 20 | 2,5 | 20 | 0,3 | ||||
| 01062000 | M6 20.08.14 | R+L | Ø5÷200 | 108 | 28 | 14 | 14 | 20 | 2,5 | 20 | 0,3 | ||||
| 01062100 | M6 20.08.16 | R+L | Ø5÷200 | 108 | 28 | 16 | 16 | 20 | 2,5 | 20 | 0,4 | ||||
| 01062200 | M6 20.08.20 | R+L | Ø5÷200 | 108 | 28 | 20 | 20 | 20 | 2,5 | 20 | 0,5 | ||||
| 01062300 | M6 20.10.10 | R+L | Ø5÷200 | *20X6X6 *20X8X6 20x10x6 |
108 | 28 | 10 | 10 | 20 | 3 | 2,5 | 20 | 0,3 | ||
| 01062400 | M6 20.10.12 | R+L | Ø5÷200 | 108 | 28 | 12 | 12 | 20 | 2,5 | 20 | 0,3 | ||||
| 01062500 | M6 20.10.14 | R+L | Ø5÷200 | 108 | 28 | 14 | 14 | 20 | 2,5 | 20 | 0,3 | ||||
| 01062600 | M6 20.10.16 | R+L | Ø5÷200 | 108 | 28 | 16 | 16 | 20 | 2,5 | 20 | 0,4 | ||||
| 01062700 | M6 20.10.20 | R+L | Ø5÷200 | 108 | 28 | 20 | 20 | 20 | 2,5 | 20 | 0,5 | ||||
その他 転造ローレット シングルタイプ
-
M1
転造ローレット加工用ツール
使用可能な機械：汎用旋盤
中精度のローレット加工にオススメ -
M4
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、多軸旋盤、汎用旋盤、CNC旋盤 -
M6
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤 -
M8
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、マルチスピンドル旋盤、主車軸移動型旋盤、汎用旋盤、CNC旋盤 -
M10
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤 -
M15
転造ローレット加工用ツール
使用可能な機械：自動旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤
円錐または端面のローレット加工にオススメ -
M19
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤
ワーク内径のローレット加工にオススメ -
M20
転造ローレット加工用ツール
使用可能な機械：スイス型旋盤、マルチスピンドル旋盤、主車軸移動型旋盤、汎用旋盤、CNC旋盤
製品資料、関連資料
ローレット加工に関するご相談は、ぜひ西部商工まで！
加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。
現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。
特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。
ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
お見積もり・お問い合わせはこちらから
