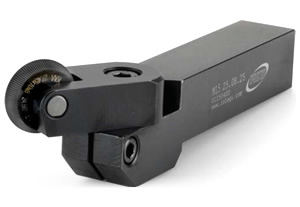

M15

概要
特徴
・円柱または正面の転造式ローレット加工向き。
・回転できるヘッドのため駒をワークの 円柱の角度に合わせやすい。
・ダブルヘッドブロッキング方式を採用し、ホルダー全体の剛性が高い
・右勝手、左勝手旋盤どちらでも使用可能
・超硬で作られた車軸。
・ねじで固定された車軸のため簡単に駒の交換できます。

利用可能な工作機械
自動旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤。

DIN82に準拠したローレット加工
Knurl pattern Knurl Feed
tiporaa RKAA KAA P
tiporbl30 RKBL 30º KBR 30º P
tiporbr30 RKBR 30º KBL 30º P

スペック

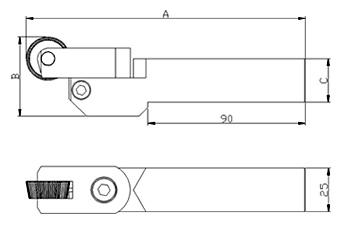

Code Reference Version Knurl A B C Kg. Spare Part
01150300 M15 25.08.20 R+L CONICAL 160 46 20 0,6 EM15
01150400 M15 25.08.25 R+L 160 46 25 0,8
01150500 M15 25.10.20 R+L 160 46 20 0,6
01150600 M15 25.10.25 R+L 160 46 25 0,8
01150700 M15 25.12.20 R+L 160 46  20 0,6
01150800 M15 25.12.25 R+L 160 46 25 0,8
当製品の価格資料

その他 転造ローレット シングルタイプ

製品資料、関連資料

ローレット加工に関するご相談は、ぜひ西部商工まで！

加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。

現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。

特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。

ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
