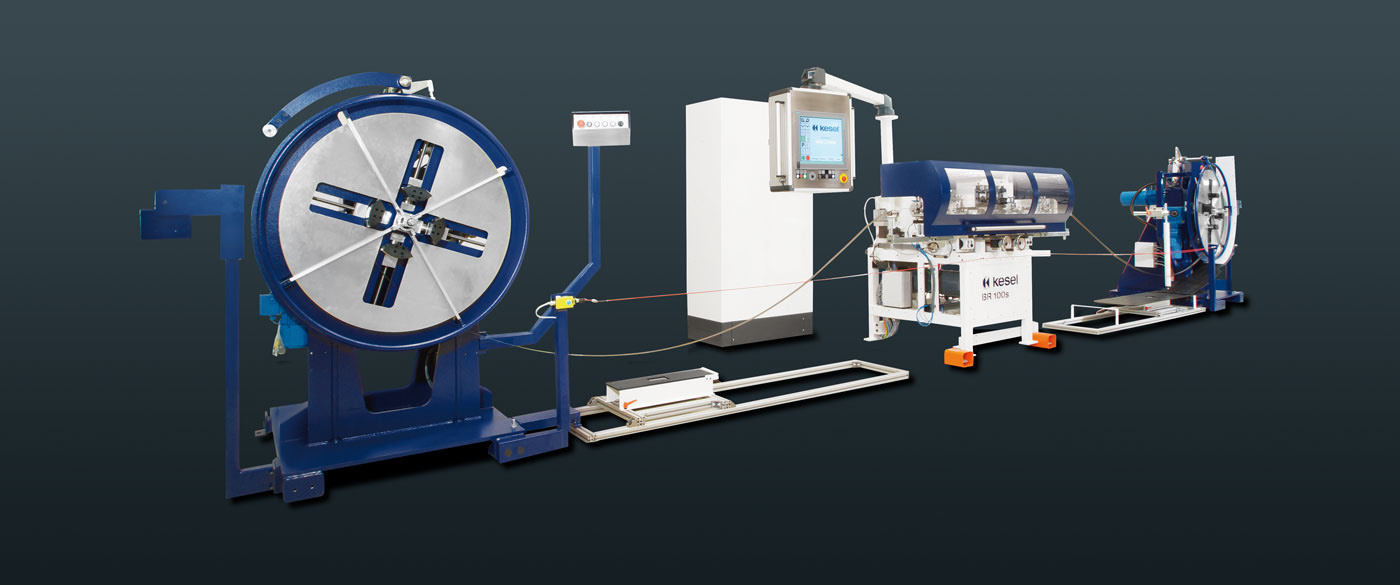

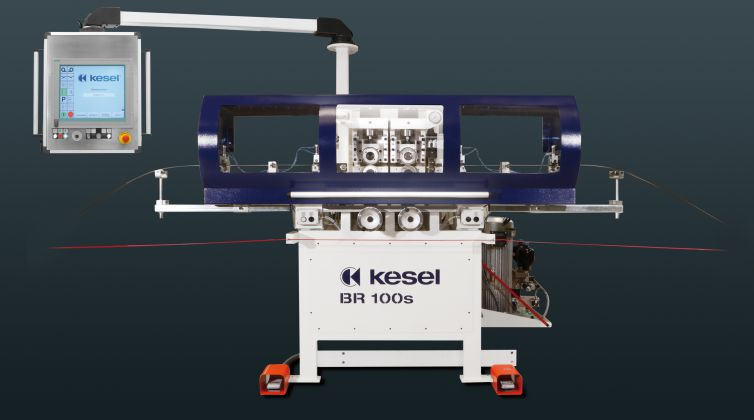

自動帯鋸刃矯正マシン BR 100s
- 概要
-
Kesel 自動帯鋸刃矯正マシン BR 100sは、バンドソーブレードの長手方向の反りをまっすぐにするために特別に開発されました。この機械は加工品の品質だけではなく、加工プロセスの効率のためにデザインされましたので、加工のコストの面も優れています。
型式はコイルハンドリングの方向によって2式がございます： Br 100s R(右→左) 、BR 100s L(左→右）
オプション
- コイルハンドル方向設定
- 左 > 右
- 右 > 左
スペック
| テクニカルデータ* | |
|---|---|
| バンド寸法 | |
| 最小バンド幅 | 20 mm |
| 最大バンド幅 | 100 mm |
| 最小バンド厚さ | 0.90 mm |
| 最大バンド厚さ | 1.60 mm |
| 制御 | |

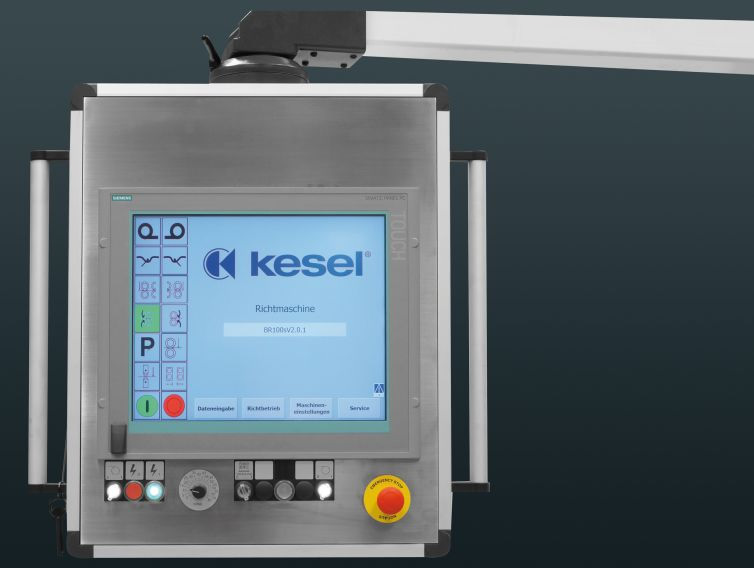

| 制御 | Siemens制御ユニット S-generation. 19"タッチパネル付き |
| オペレーティングシステム | Windows |
| クランピングシステム | |
| クランピングシステム | 油圧式クランピングシステム |
| 精度 | |
| 精度 | < 0.5 mm/m |
| バンド速度 | |
| 速度 | 2 - 40 m/min |
| 電源規格 | |
| 電圧 | 3 x 400 - 480 V, TN-C-S |
| 電源 | 20 kW |
| フューズ | 50 A |
| 空圧式 | |

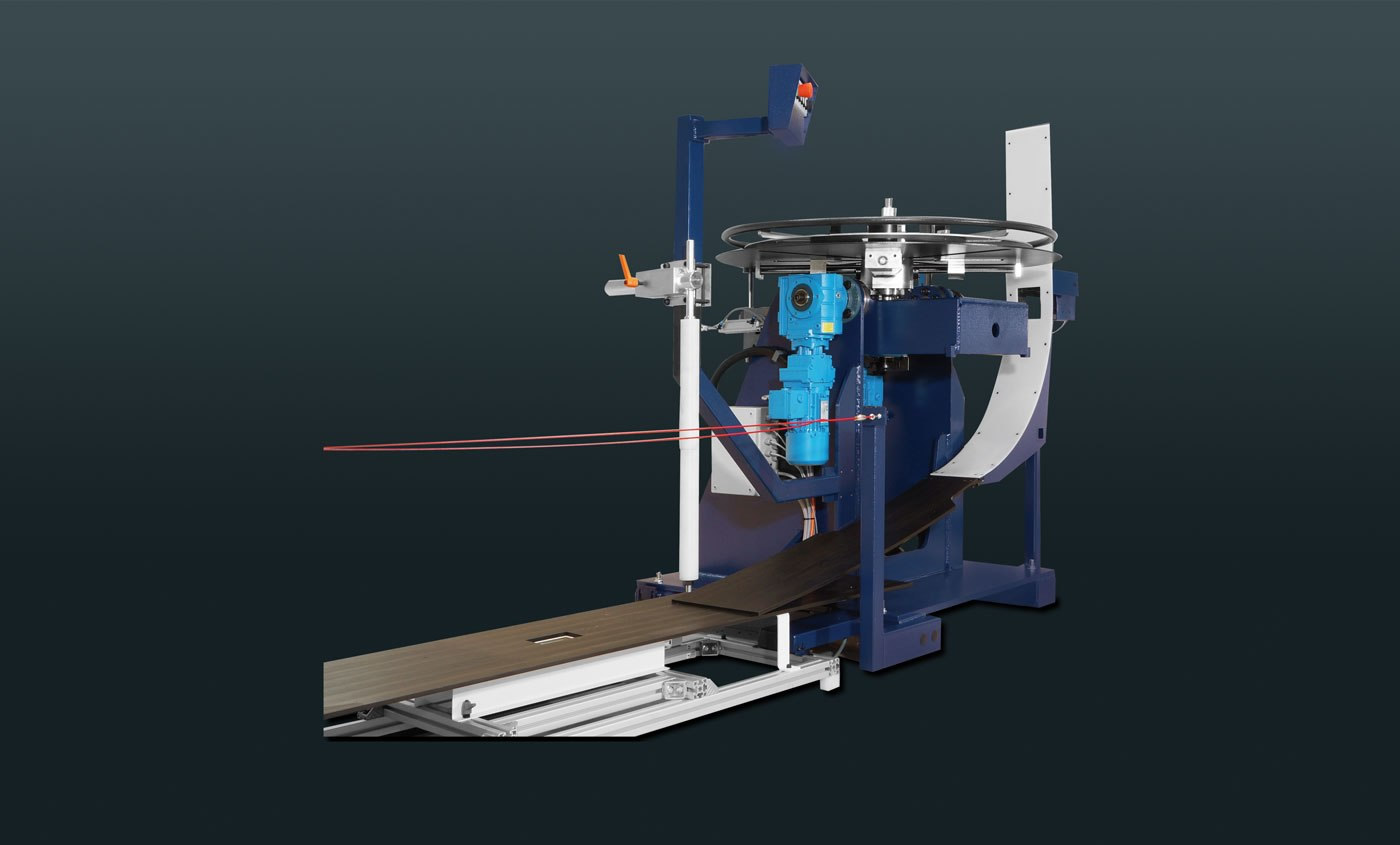

| コイリングシステム | |
| オプション | - 角度可変 - 角度不可変 |
| 最大コイル径 | 800 mm |
| 最大コイル重量 | 180 kg |
| ハブ調節範囲 | 300 - 700 mm |
| コイル固定工具 | セントリックハンド送り |
| 機械寸法・重量 | |
| 寸法 | max. 12,000 x 2,600 mm (制御盤とコイリングシステム含) |
| 機械重量 | approx. 3,300 kg (制御盤とコイリングシステム含) |
