ホブ加工　チャンファー／デバリング

機種
概要
Star SUにはFFGグループのＭｏｄｕｌｅ社の面取り/バリ取り機を取り扱っています。　弊社のアプリケーションエンジニアは単独機種（CD250）、ラインの自動化ソリューション（CDA250）、柔軟なオールインワン（CDX250）のいずれを選択してもニーズに最適なマシンを見つけることができます。

機種

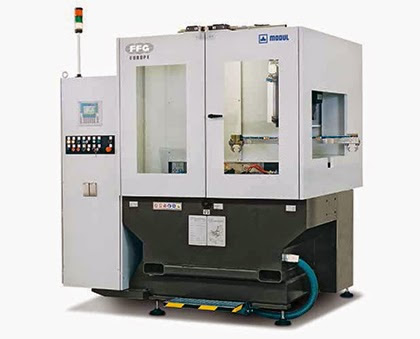

H 80-400 CDT Hobbing Chamfer & Deburring

特徴
・時間を節約するSynchroCutTMテクノロジー
・ホブ加工、面取り/バリ取り、穴あけ、センタリング、旋削、フライス加工
・小ロットまたは大量生産
　ストレート、ヘリカルギア
　クラウニング、テーパーギヤ
　ウォームギア
　チェーンスプロケット、歯付きベルトディスク
　クラスターギア、特殊プロファイル
・オプションの高トルクワークテーブル
・長いワークとシャフト
・すべてのホブ、ミーリング加工技術
・標準リングまたはポータルローダー

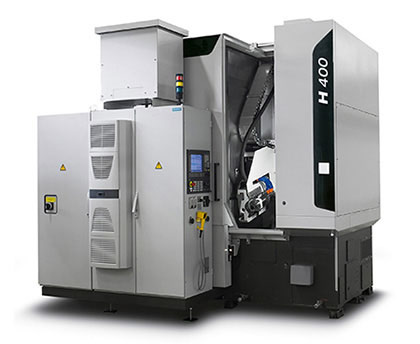

H 250-400 CD Hobbing Chamfer & Deburring

特徴
・完全なタイムパラレル処理
　小ロットまたは大量生産
　ストレート、ヘリカルギア
　クラウニング、テーパー歯車
　ウォームギア
　チェーンスプロケット、歯付きベルトディスク
・クラスターギア、特殊プロファイル
・オプションの高トルクワークテーブル
・長いワークとシャフト容量
・すべてのホブまたはミーリング加工技術
・標準のリングまたはポータルローダー

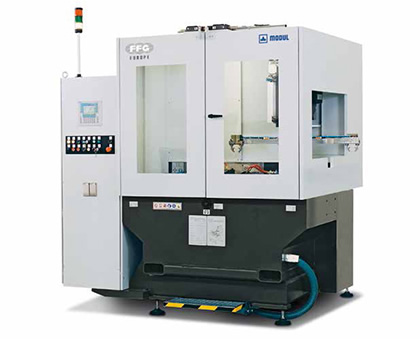

H 250-400 CDM Hobbing Chamfer & Deburring

特徴
・完全なタイムパラレル処理
・小ロットまたは大量生産
　ストレート、ヘリカルギア
　クラウニング、テーパー歯車
　ウォームギア
　チェーンスプロケット、歯付きベルトディスク
　クラスターギア、特殊プロファイル
・オプションの高トルクワークテーブル
・長いワークとシャフト容量
・すべてのホブまたはミーリング加工技術
・標準のリングまたはポータルローダー

スペック

テクニカルデータ Units H 80 H 100 H 130 H 160 H 200 H 250 H 300 H 400
最大モジュール mm 4 4 4 4 4 4.5 4.5 4.5
最大ワーク径 mm 80 100 130 160 200 250 300 400
最大軸方向切削長さ mm 100-450 100-450 100-450 100-450 100-450 200-600 200-600 200-600
最大ホブ径 mm 90 90 90 90 90 130 130 130
最大ホブ長（穴タイプ） mm 190 190 190 190 190 300 300 300
最大ホブ長さ（シャンクタイプ） mm 285 285 285 285 285 325 250 325
最大ホブスイベル deg +/- 45° +/- 45° +/- 45° +/- 45° +/- 45° +/- 45° +/- 45° +/- 45°
最大ホブシフト mm 325 325 325 325 325 300 240 300
ホブ速度範囲（RPM） 1/min 250-3500 250-3500 250-3500 250-3500 250-3500 225-1800 225-1800 225-1800
ワークスピンドル最大速度（RPM） 1/min 1000 1000 1000 1000 1000 1-400 400 1-400
ホブドライブパワー kW 15 15 15 15 15 18.5 18.5 18.5
総接続負荷 kVA 35 35 35 35 35 40 40 40
幅（概算） mm 2600 2600 2600 2600 2600 2420 2420 2420
高さ（概算） mm 2850 2850 2850 2850 2850 2750 2750 2750
長さ（概算） mm 2300 2300 2300 2300 2300 4000 4000 4000
重量 (Approximate Net) kg 8500 8500 8500 8500 8500 11500 11500 11500
