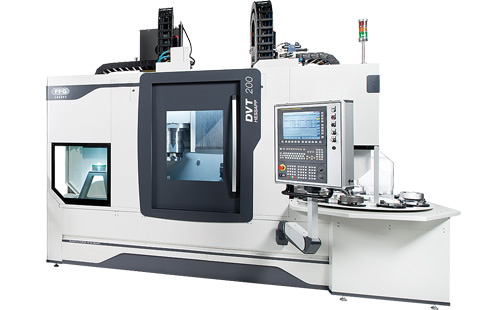

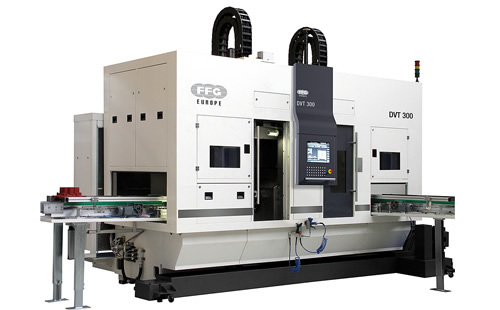

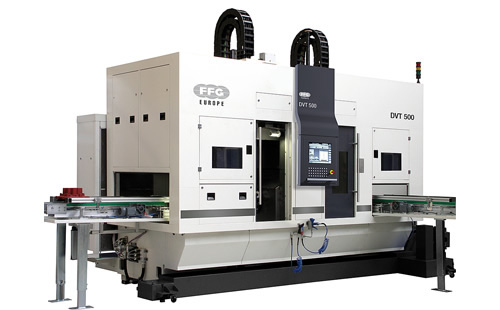

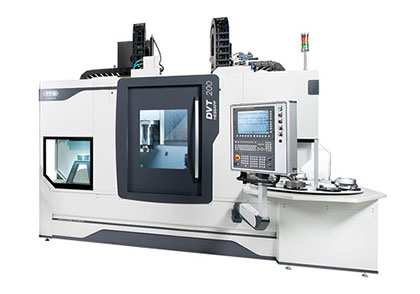

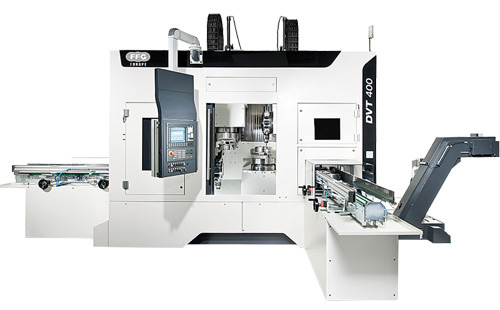

DVT 縦型旋盤

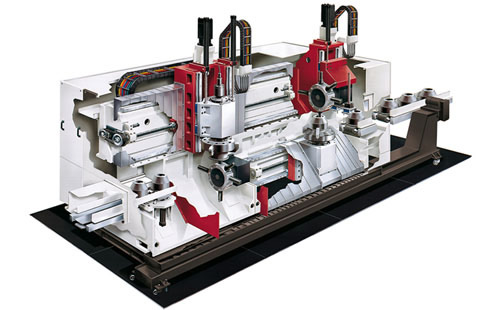

概要: 精度が非常に高く、完全加工のために開発されたユニックな機械です。　過去２０年間でＤＶＴマシンシステムを研究され、無敵な発明です。ワークがチャックで掴まれたまま次に移動されるため安定な位置を保つことができます。さらに、二つの機械がつないでいる状態よりこの機械はｻｲｽﾞも機能もコンパクトなのでスペースが厳しいところでも理想的です。ユーザーフレンドリーで、簡単な設定で人間工学的にデザインされました。ターンｵｰﾊﾞｰステーションが外されているので自動設定の時間が短縮できます。

自動にロディングされ、閉じられたワークスペースで行われるのでただの一台このDVTで高精密的にワークの両面の加工ができます。加工の後、ワークのクランﾋﾟﾝグの質を失わずに主軸のクランプ装置に移動できます。

スペック

テクニカルデータ*	Units	200	300	400	500	630	750
作業領域
最大ターニング径	mm	220	260	450	500	570	630
最大スイング径	mm	250	315	510	510	630	750
高さ（チャック含む）	mm	320	320	470	470	470	500
横送り台
Z軸移動量	m/min.	30	30	30	30	30	20
X軸移動量	m/min.	75/90	75/90	75/90	60/90	45/60	32
主軸
軸受直径	mm	100	100	120	150	180	220
主軸端	DIN	55026	55026	55026	55026	55026	55026
主軸テーパ	size	A6	A6	A8	A11	A11	A15
主軸駆動装置
最大電動パワー (40% ED)	kW	35	36	80	80	80	55
最大トルク (40% ED)	Nm	210	360	795	795	1150	1780
最高速度	rpm	6,500	5,500	4,000	4.000	2.800	2.000
