VDM シリーズ縦型旋盤

機種

VDM 550
VDM 800
VDM 1000
VDM 1600
VDM 2000

概要

直面している複雑なワークや工程を教えてください。　当社が要求に合わせ、ワーク固定冶具、工具、制御システムを含め適切なソリューションを提案します。　堅い鋳物構造のこの機械は、チップシュートが45°傾いているため、最適なチップ管理をすることができます。主軸が閉回路潤滑方式を採用するサーモシンメトリック（熱対称）設計で正確さと信用性が高いものです。　標準オプションが多く準備されており、複雑な機械加工に対し、最適なソリューションを選択していただくことで、高いフレキシビリティーをもつ優れた機械です。

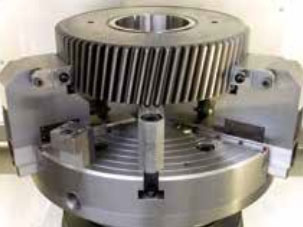

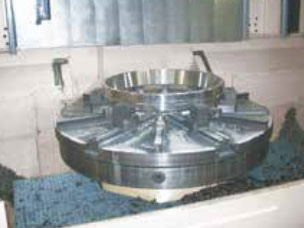

・Dead load(静荷重）方式を採用する高精度で信頼できるクランプ装置
・閉回路潤滑方式を採用するサーモシンメトリック設計主軸
・強剛な鋳物ハウジング
・柔軟性を有するため複雑なターニング加工でも可能
・多数な選択
・人間工学的に基づく設計、作業領域も使いやすい

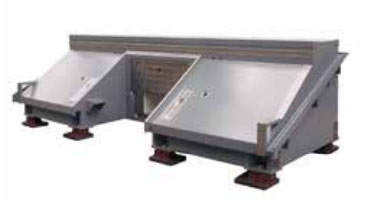

・45°傾斜しているので、最適なチップ管理が可能
このＶＤＭは簡単な設定変更で小ロットの加工ができ、補助的なオートメーションによる完全自動工程の設定の性能もございます。また、この機会はハードターニング、穴あけ、フライス削りと研削など他の加工機能もございます。優れた機能の選択が多いので、この機械は航空宇宙、鉄道、風力発電、自動車メーカ、機械加工のような様々な企業にも利用いただけます。

機種

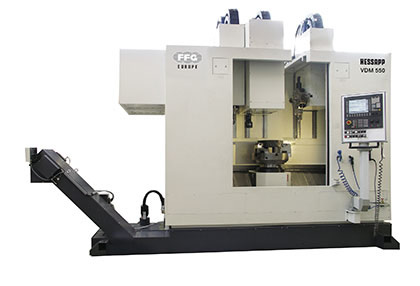

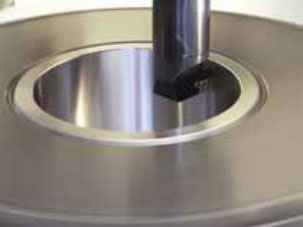

VDM 550 Vertical Turning Machine

・最大スイング径680mmまで
・ワークゾーンが広いので、クランプ装置とタレット装置が使いやすい

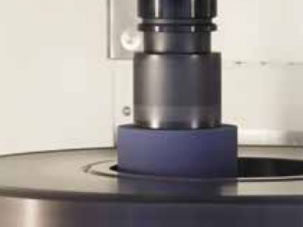

・研削、フライス削り、ドリルのような多様な加工機械モジュールの選択
特徴: ・強力な電動主軸
・高速な軸
・モジュラシステム方式を採用する
・可変なチップコンベアと冷却システム（高圧力）
・多様な工具と工具ホルダーのシステム
・人間工学に基づく操作性の高い造り
・種類：VDM 550 T(ターニング), VDM 550 TM (ターニング・フライス削り)、VDM 550 G （研削）

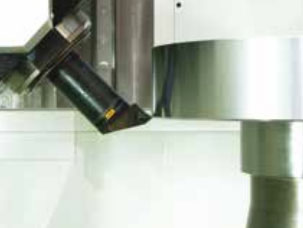

VDM 800 Vertical Turning Machine

・最適なＢ軸とY軸の機能を持っている立形ターニングセンタ

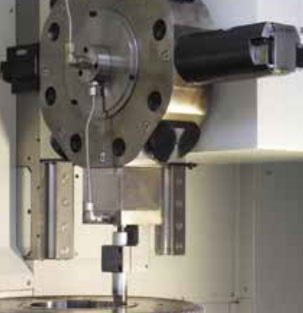

・割出しB軸は静止している工具と回転している工具を保つ
・最適なＣ軸が主軸台上の配置の正確さを保証
・多数のオプションがあるモジュラシステム方式を採用する工具システム (HSK 63/100, Capto C6/8 及び　VDI 60)
特徴: ・強力な電動主軸、並行な駆動装置
・オプションのB軸及びY軸付き５軸加工
・モジュラシステム方式なので可変なチップコンベアと冷却システム（高圧力）
・多数な工具と工具ホルダーシステム
・多数なシステムオプションによって提供される迅速な工具交換（チェーン形システム、マガジン形システム、ディスク形システム）
・シャトルスライド機構までの多様なステージ拡張
・手動のクレーンの積み込みでは使いやすい
・ガントリーとパレットチェンジャーによる自動化
・種類：VDM1000T(ターニング), VDM 1000TM(ターニング、フライス削り)、VDM　１０００Ｇ（研削）

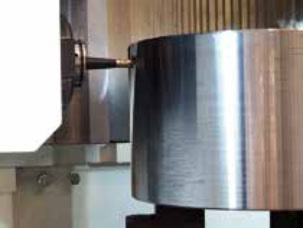

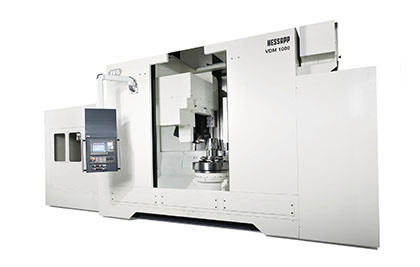

VDM 1000 Vertical Turning Machine

・最適なＢ軸とY軸の機能を持っている立形ターニングセンタ
・割出しB軸は静止している工具と回転している工具を保つ
・最適なＣ軸が主軸台上の配置の正確さを保証
・多数のオプションがあるモジュラシステム方式を採用する工具システム (HSK 63/100, Capto C6/8 及び　VDI 60)
特徴: ・強力な電動主軸、並行な駆動装置
・オプションのB軸及びY軸付き５軸加工
・モジュラシステム方式なので可変なチップコンベアと冷却システム（高圧力）
・多数な工具と工具ホルダーシステム
・多数なシステムオプションによって提供される迅速な工具交換（チェーン形システム、マガジン形システム、ディスク形システム）
・シャトルスライド機構までの多様なステージ拡張　
・手動のクレーンの積み込みでは使いやすい
・ガントリーとパレットチェンジャーによる自動化
・種類：VDM1000T(ターニング), VDM 1000TM(ターニング、フライス削り)、VDM　１０００Ｇ（研削）

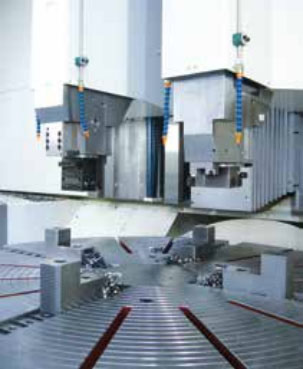

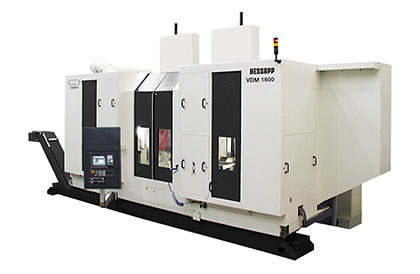

VDM 1600 Vertical Turning Machine

・鉄道車輪製造に実績のある工作機械
・ディスク形の自動工具交換システム付き工具タレット
・最大54,000 Nmおよび170 kWの性能特性
・手動または自動積み込み用
特徴: ・強力な主軸、三相駆動

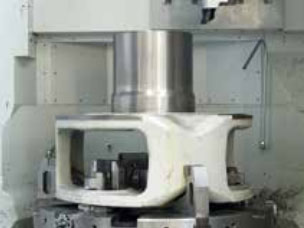

・ターニング加工とフライス削り加工できる電動主軸付きダブルスライド版
・モジュラシステム方式を採用する設計
・可変なチップコンベアと冷却システム（高圧力）
・多様な工具と工具ホルダーのシステム
・様々なシステムによって提供される迅速な工具交換（チェーン形システム、マガジン形システム、ディスク形システム）
・ジャンプスライドマシン VDM XXXX-22として知られるシャトルスライド機構までの多様なステージ拡張　
・種類： VDM 1600 T(ターニング), VDM 1600 TM (ターニング・フライス)、VDM 1600 G （研削）

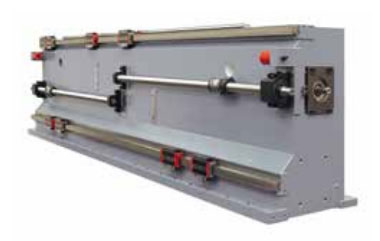

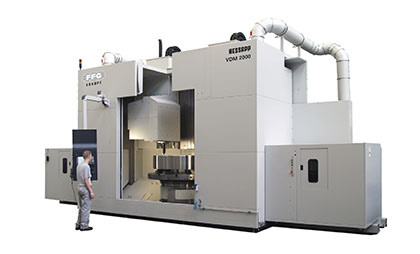

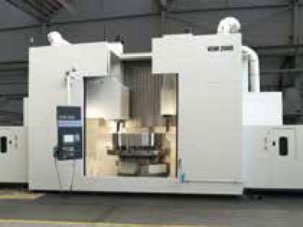

VDM 2000 Vertical Turning Machine

・より効率的な４軸加工

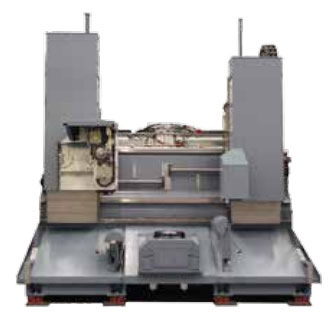

・安全性を高めるために、X軸とZ軸を外部に配置されデザインされました。チップや冷却による問題を最小限に抑えることができます
・ベッドの素材が常に振動を吸収する
特徴: ・強力な(geared?)主軸
・モジュラシステム方式を採用する設計
・可変なチップコンベアと冷却システム（高圧力）
・様々なシステムによって提供される迅速な工具交換（チェーン形システム、マガジン形システム、ディスク形システム）
・種類：　VDM 2000 T(ターニング), VDM 2000 TM(ターニング・フライス削り),　VDM 2000 G (研削)

スペック

テクニカルデータ*	Units	VDM 550	VDM 800	VDM 1000	VDM 1600	VDM 2000
作業領域
最大ターニング径	mm	600	800	1150	1600	2000
最大スイング径	mm	680	900	1450	1800	2100
最大ワーク高さ
クランプ装置	mm	600	750	1000	900 (optional 1600)	830 (optional 2000)
送り移動量/ラピッドトラバース
Ｚ軸ラピッドトラバース	m/min	30	20	20	20	20
Ｙ軸ラピッドトラバース	m/min	60	25	25	20	20
主軸
軸受直径	mm	180	240	527	800	800
主軸フランジ	DIN	55026	55026	6353	6353	6353
主軸ヘッド	size	A11	A15	ZA 520	ZA 1000	ZA 1000
主軸駆動装置
最大パワー　（デューティ比：　４０％）	kW	80	160	84	165	165
最大トルク　（デューティ比：４０％）	Nm	1150	6370	25 877	49 500	49 500
最高速度	rpm	2800	1200	630	400	400
工具システム（オプション：モジュラ）		disc	disc	disc	disc	disc
ステーション	number	12	8		8	8
工具ホルダー(DIN 69880)	ø mm	50	60	60	60	60
Y軸オプション		x	x	x	x	x
機械構造
機械外寸　L x B x H	m	3.85 x 2.65 x 4.2	5.0 x 3.5 x 4.1	7.0 x 3.5 x 4.1	8.8 x 5.4 x 4.6	8.8 x 5.4 x 4.6
重量	kg	16 000	32 000	35 000	42 000	42 000
