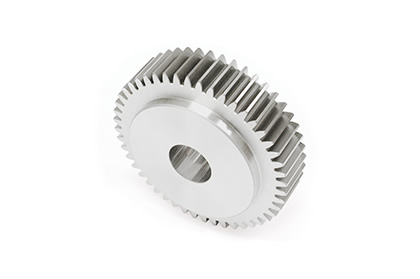

マスターギヤー（スパーギヤー）

概要

スパーギア（平歯車）用マスターギアは製造現場で平歯車の複合的チェックに使用されます。通常は噛み合い試験機でマスターギアと平歯車を噛み合せ、ギア回転中の中心距離の偏差を記録します。スプラインゲージ社は高精度スパーマスターギアに豊富な実績を持ち、世界規格に幅広く対応しています。

対応規格：
DIN (Quality 3 & 4)
AGMA (Quality 1,2,3 & 4)
ISO (Quality 3 & 4)

スプラインゲージ社はお客様の仕様に合わせたマスターギアを製造します。

製作可能範囲：
直径範囲（最小ー最大）：5 - 400mm
モジュール（最小ー最大）：0.12 - 10
圧力角（最小ー最大）：５ー５０°

スプラインゲージ社では通常01工具鋼を使用し、硬度はHRC60-62でマスターギアを製作します。要望があれば耐摩耗性に優れたハイス鋼（H.S.S)でも対応いたします。

以下のハイス鋼で対応可能：
溶解ハイスA2 (61-63 HRC)
粉末ハイスASP23 (64-65 HRC)
粉末ハイスASP30 (65-66 HRC)

その他 マスターギヤー

• マスターギヤー（スパーギヤー）



  スパーギア（平歯車）用マスターギアは製造現場で平歯車の複合的チェックに使用されます。通常は噛み合い試験機でマスターギアと平歯車を噛み合せ、ギア回転中の中心距離の偏差を記録します。スプラインゲージ社は高精度スパーマスターギアに豊富な実績を持ち、世界規格に幅広く対応しています。

• マスターギヤー（ヘリカル）



  ヘリカルギア（ネジレ歯車）用マスターギアは製造現場でヘリカルギアの複合的チェックに使用されます。通常は噛み合い試験機でマスターギアと加工されたネジレ歯車を測定器で噛み合せ、回転中の中心距離の偏差を記録します。SPLINE GAUGE社は高精度ヘリカルマスターギアの製造に自信を持っており、世界標準規格に幅広く対応しています。

• マスターギヤー　(内歯)



  ヘリカルインターナルマスターギアはアンダーボール（ピン）径を設定するために使用します。　また噛み合い試験機でも使用できます。
  スプラインゲージ社はインターナルマスターギアの豊富な実績を持っており、高精度対応します。　また世界規格で対応しています。
