MF 21.55 VDI

概要

特徴
・切削式ローレット加工向き
・駒をワーク径との調整が簡単
・レンチで簡単な調整
・トラバースフィード (F) のみとなります。
・より良いローレット調整のための回転可能なヘッド

利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤

DIN82に準拠したローレット加工

スペック

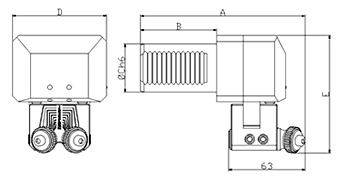

Code	Reference	Version	Capacity	Knurl	A	B	C	D	E	Kg	Spare Part
01140100	MF 21.55 VDI 30R	R	Ø5÷250	21.5×5×8	126	55	30	68	95	2,6	EAT 21.55
01140200	MF 21.55 VDI 30L	L	Ø5÷250	21.5×5×8	126	55	30	68	95	2,6
01140300	MF 21.55 VDI 40R	R	Ø5÷250	21.5×5×8	136	63	40	78	98	2,6
01140400	MF 21.55 VDI 40L	L	Ø5÷250	21.5×5×8	136	63	40	78	98	2,6

当製品の価格資料

その他切削ローレットダブルタイプ

製品資料、関連資料

ローレット加工に関するご相談は、ぜひ西部商工まで！

加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。

現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。

特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。

ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
