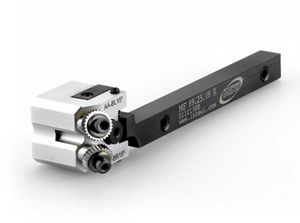

MF 89.25

概要
特徴
・切削式ローレット加工向き
・駒をワーク径との調整が簡単
・レンチで簡単な調整
・シャンクの固定仕方で右勝手、左勝手旋盤どちらでも使用可能
・ヘッド部が回転できるので駒の位置合わせの作業効率が向上
・モジュール式ため同じヘッドでも複数のシャンクをご利用いただけます
・逃げ角の調整が可能
・トラバースフィード (F) のみとなります。

利用可能な工作機械
スイス型旋盤、主軸移動型旋盤

DIN82に準拠したローレット加工
Knurl pattern Knurl Feed
tiporaa RGE 30º AA + AA F R
tiporbr30 RGE 45º BL 15º + BR 15º F R
tiporaa RGE 60º BL 30º + BR 30º F R

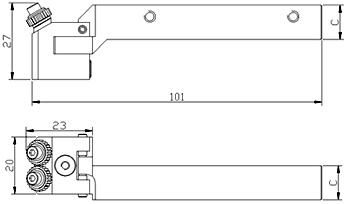

スペック

Code Reference Version Capacity Knurl C Kg Spare Part
01101300 MF 89.25.08 R R Ø1.5÷12 mm 8.9×2.5×4 8 0.2 EAT 89.25
01101400 MF 89.25.08 L L Ø1.5÷12 mm 8.9×2.5×4 8 0.2
01101500 MF 89.25.10 R R Ø1.5÷12 mm 8.9×2.5×4 10 0.2
01101600 MF 89.25.10 L L Ø1.5÷12 mm 8.9×2.5×4 10 0.2
01101700 MF 89.25.12 R R Ø1.5÷12 mm 8.9×2.5×4 12 0.2
01101800 MF 89.25.12 L L Ø1.5÷12 mm 8.9×2.5×4 12 0.2
