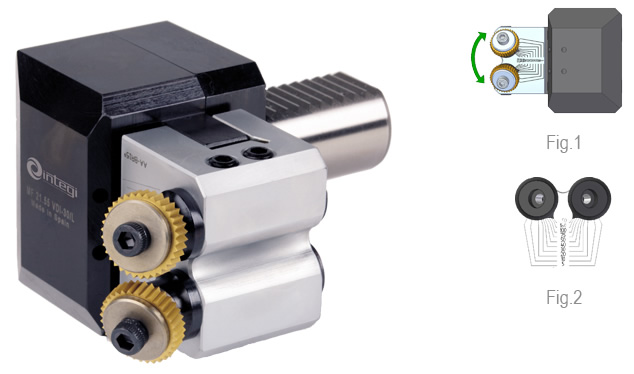

MF 21 VDI

概要
特徴
・ローレットタイプRGEにオススメです
・ワーク径に合わせやすい駒の調整方法
・ローレット調整用のスイングヘッド
・HSS+TINコーティングの軸

DIN82に準拠したローレット加工
Knurl Pattern type wheel Advances allowed
tiporaa RGE 30° AA+AA F← Recommended
tiporge30 RGE 45° BL15°+BR15° F←

スペック

Tool

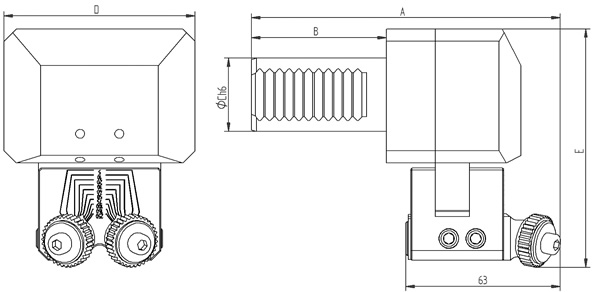

Code Reference Version Capacity Muller A B C D E Kg
01140100 MF 21.55 VDI 30R R  ø 5÷250 21.5x5x8 126 55 30  68  95  0.5
01140200 MF 21.55 VDI 30L L   ø 5÷250 21.5x5x8 126  55  30  68  95  0.5
01140300 MF 21.55 VDI 40R  R   ø 5÷250 21.5x5x8 136  63  40  78  98  0.5
01140400 MF 21.55 VDI 40L L   ø 5÷250 21.5x5x8 136  63  40  78  98  0.5
Replacement
Code Reference
01985700 EAT 21.55
当製品の価格資料

その他 切削ローレット ダブルタイプ

製品資料、関連資料

ローレット加工に関するご相談は、ぜひ西部商工まで！

加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。

現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。

特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。

ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
