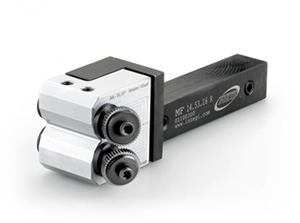

MF 14.53

概要

特徴
・切削式ローレット加工向き
・駒をワーク径との調整が簡単
・レンチで簡単な調整
・右勝手、左勝手旋盤どちらでも使用可能
・モジュール式のため同じヘッドでも複数のシャンクをご利用いただけます
・逃げ角の調整が可能
・トラバースフィード (F) のみとなります。

利用可能な工作機械
スイス型旋盤、主軸移動型旋盤

DIN82に準拠したローレット加工

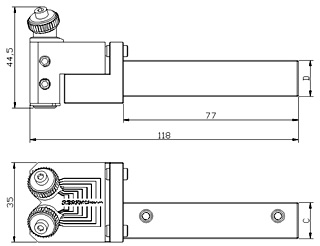

スペック

Code	Reference	Version	Capacity	Knurl	C	D	Kg	Spare Part
01100100	MF 14.53.14 R	R	Ø3÷50	14.5×3×5	14	16	0.494	EAT 14.53
01100200	MF 14.53.14 L	L	Ø3÷50	14.5×3×5	14	16	0.494
01100300	MF 14.53.16 R	R	Ø3÷50	14.5×3×5	16	16	0.518
01100400	MF 14.53.16 L	L	Ø3÷50	14.5×3×5	16	16	0.518
01100900	MF 14.53.12 R	R	Ø3÷50	14.5×3×5	12	16	0.473
01101000	MF 14.53.12 L	L	Ø3÷50	14.5×3×5	12	16	0.473
