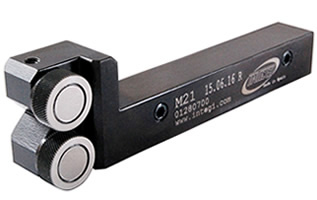

M21

概要

特徴
・転造式ローレット加工向き
・シャンクのなかの一組のねじによって様々な角度に取付可能です。

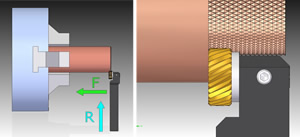

・トラバースフィード (F) 、ラジアルフィード (R)どちらにもに適しています。

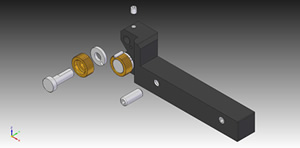

・ねじで固定された軸のため簡単に駒の交換できます。
・垂直面の加工用

利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤、主軸移動型旋盤、汎用旋盤、CNC旋盤。

DIN82に準拠したローレット加工

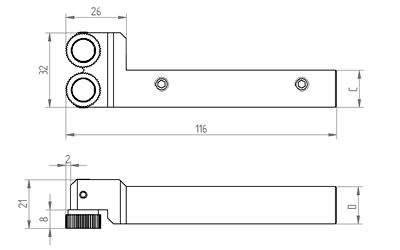

スペック

Code	Reference	Version	Capacity	Knurl	C	D	Kg	Spare Part
01280300	M21 15.06.10	R	Ø3÷100	15x6x10/6	10	10	0.4	EAM20/M21
01280400	M21 15.06.10	L			10	10	0.4
01280500	M21 15.06.12	R			12	16	0.4
01280600	M21 15.06.12	L			12	16	0.4
01280700	M21 15.06.16	R			16	16	0.4
01280800	M21 15.06.16	L			16	16	0.4

当製品の価格資料

その他転造ローレットダブルタイプ

製品資料、関連資料

ローレット加工に関するご相談は、ぜひ西部商工まで！

加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。

現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。

特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。

ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
