M23

概要

特徴
・直径が小さいRGEタイプ駒とはオススメ
・径方向圧力にかけられない限りワークの曲げのリスクが少ない
・旋盤のミスアラインメントを調整するセンタリングシステムを採用しています。
・ネジ付スピンドルを使って、臼歯の位置を調整します。
・硬金属軸
・耐摩耗性を高めるために硬化されたアームの表面
・オプション：駒を片方の使用用アーム

DIN82に準拠したローレット加工

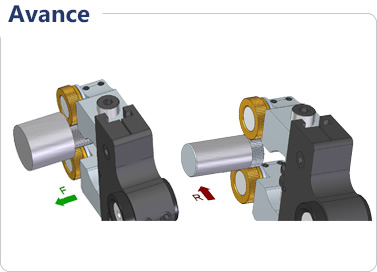

Knurl Pattern		Knurl	Feed
	RAA	AA + AA	F← R↑
	RGE 30º	BL30° + BR30°	F← R↑	Recommended
	RGE 45º	BL45° + BR45°	F← R↑	Recommended

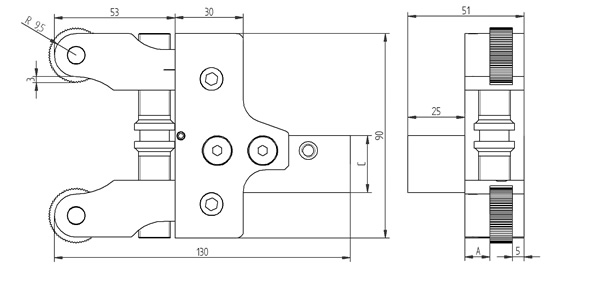

スペック

Tool
Code	Reference	Kind	Version	Capacity	Muller	C	Kg
01310100	M23 20 R-A	A	R	ø 6-50	25x10x8	20	1.7
01310101	M23 20 R-B	B	R	ø 6-50	25x10x15/11	20	1.7
01310200	M23 20 L-A	A	L	ø 6-50	25x10x8	20	1.7
01310201	M23 20 L-B	B	L	ø 6-50	25x10x15/11	20	1.7
01310300	M23 25 R-A	A	R	ø 6-50	25x10x8	25	1.7
01310301	M23 25 R-B	B	R	ø 6-50	25x10x15/11	25	1.7
01310400	M23 25 L-A	A	L	ø 6-50	25x10x8	25	1.7
01310401	M23 25 L-B	B	L	ø 6-50	25x10x15/11	25	1.7

Replacement
Code	Reference

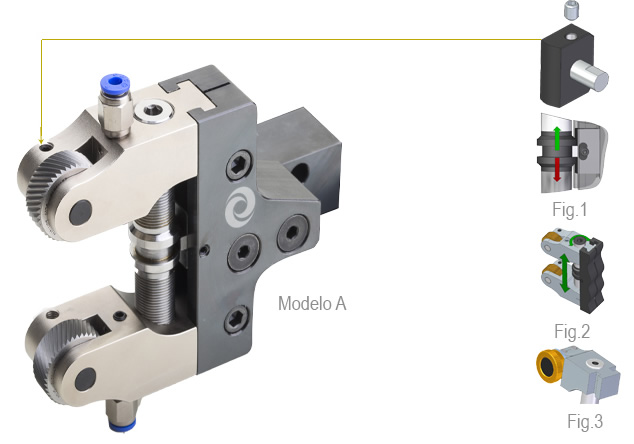

Model A
01990800	E 26.8 HM
Model B
01983200	EAM10
