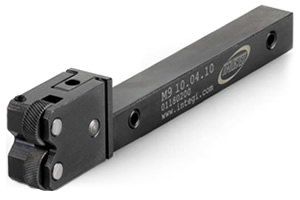

M9

概要
特徴
・転造式ローレット加工向き
・ヘッドが 傾けるため駒とワークのセンタリング位置を保つことができます。
・右勝手、左勝手旋盤どちらでも使用可能
・シャンクのなかの一組のねじによって様々な角度に取付可能です。
・トラバースフィード (F) 、ラジアルフィード (R)どちらにもに適しています。
・超硬で作られた車軸。
・ねじで固定された車軸のため簡単にローレットを交換できます。

利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤、主軸移動型旋盤、汎用旋盤、CNC旋盤

DIN82に準拠したローレット加工
Knurl pattern Knurl Feed
tiporaa RAA AA F R
tiporge30 RGE 30º GV 30º F R
tiporge45 RGE 45º GV 45º F R

スペック

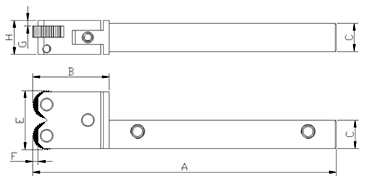

Code Reference Version Capacity Knurl A B C E F G H Kg Spare Part
01180100 M9 10.04.08 R+L Ø3÷50 10x4x4 107 27 8 21 2 2 12 0.1 EM9 12.4 HM
01180200 M9 10.04.10 R+L Ø3÷50 107 27 10 21 2 2 12 0.1
01180300 M9 10.04.12 R+L Ø3÷50 107 27 12 21 2 2 12 0.1
01180400 M9 15.04.16 R+L Ø3÷100 15x4x4 130.5 40.5 16 32 1.5 3 16 0.2 EM9 16.4 HM
01180500 M9 15.05.16 R+L Ø3÷100 15x5x4 130.5 40.5 16 32 1.5 3 16 0.2
01180600 M9 15.06.16 R+L Ø3÷100 15x6x4 130.5 40.5 16 32 1.5 3 16 0.2
