M22

概要

特徴
・直径が小さいRGEタイプ駒とはオススメ
・径方向圧力にかけられない限りワークの曲げのリスクが少ない
・旋盤のミスアラインメントを調整するセンタリングシステムを採用しています。

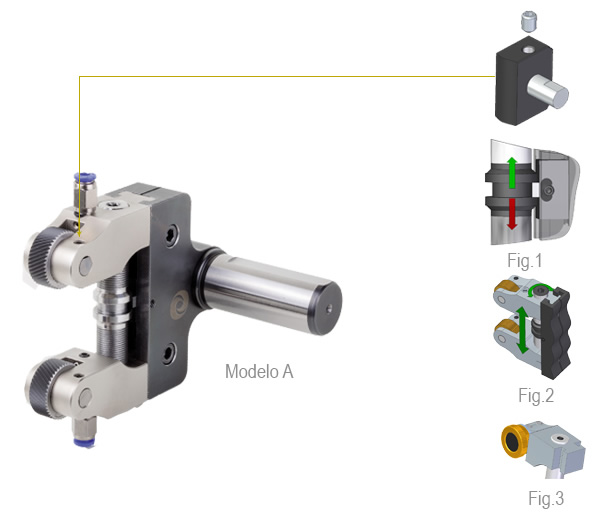

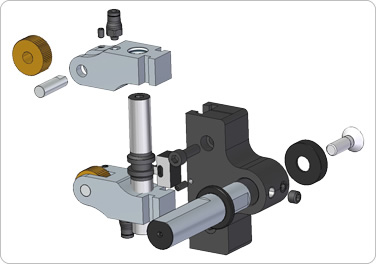

・図2に示すように、ネジ付スピンドルを使って、臼歯の位置を調整します。
・硬金属軸
・耐摩耗性を高めるために硬化されたアームの表面
・オプション：駒を片方の使用用アーム

DIN82に準拠したローレット加工

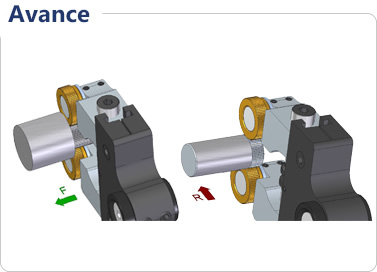

Knurl Pattern		Knurl	Feed

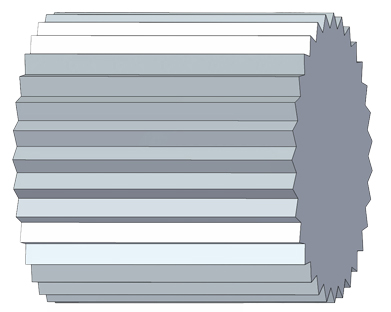

	RAA	AA + AA	F← R↑

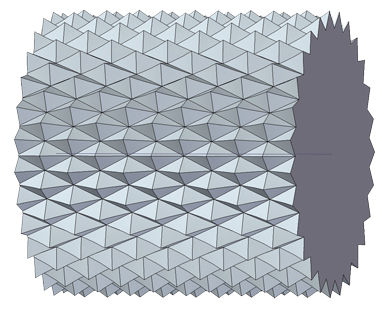

	RGE 30º	BL30° + BR30°	F← R↑	Recommended

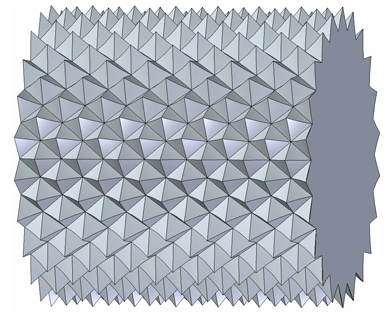

	RGE 45º	BL45° + BR45°	F← R↑	Recommended

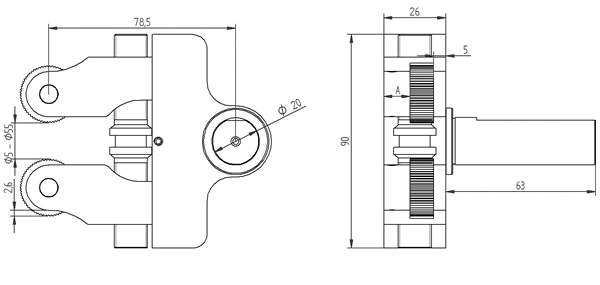

スペック

Tool
Code	Reference	Kind	Version	Capacity	Muller	C	Kg
01300100	M22 D19.05-A	A	R+L	ø 6-50	25x10x8	19.05	1.7
01300101	M22 D19.05-B	B	R+L	ø 6-50	25x10x15/11	19.05	1.7
01300200	M22 D20-A	A	R+L	ø 6-50	25x10x8	20	1.7
01300201	M22 D20-B	B	R+L	ø 6-50	25x10x15/11	20	1.7
01300300	M22 D22-A	A	R+L	ø 6-50	25x10x8	22	1.7
01300301	M22 D22-B	B	R+L	ø 6-50	25x10x15/11	22	1.7
01300400	M22 D25-A	A	R+L	ø 6-50	25x10x8	25	1.7
01300401	M22 D25-B	B	R+L	ø 6-50	25x10x15/11	25	1.7
01300500	M22 D25.4-A	A	R+L	ø 6-50	25x10x8	25.4	1.7
01300501	M22 D25.4-B	B	R+L	ø 6-50	25x10x15/11	25.4	1.7

Replacement
Code	Reference
Model A
01990800	E 26.8 HM
Model B
01983200	EAM10
