M5

概要

特徴

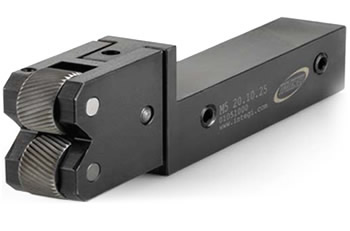

・転造式ローレット加工向き
・ヘッドが傾けるため駒とワークのセンタリング位置を保つことができます。
・右勝手、左勝手旋盤どちらでも使用可能
・シャンクのなかの一組のねじによって様々な角度に取付可能です。
・トラバースフィード (F) 、ラジアルフィード (R)どちらにもに適しています。
・超硬で作られた車軸。
・ねじで固定された車軸のため簡単に駒の交換できます。

利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤

DIN82に準拠したローレット加工

スペック

Code	Reference	Version	Capacity	Knurl	A	B	C	E	F	Kg	Spare Part
01050700	M5 20.08.20	R+L	Ø8÷200	20x8x6	139.5	49	20	42	2.5	1.0	EM4/M5 20.06 HM
01050800	M5 20.08.25	R+L	Ø8÷200	20x8x6	139.5	49	25	42	2.5	1.0
01050900	M5 20.10.20	R+L	Ø8÷200	*20x8x6 20x10x6	139.5	49	20	42	2.5	1.0
01051000	M5 20.10.25	R+L	Ø8÷200	*20x8x6 20x10x6	139.5	49	25	42	2.5	1.0
01050100	M5 25.08.20	R+L	Ø8÷300	25x8x8	150	60	20	55	2.1	1.0	EM4/M5 20.08 HM
01050200	M5 25.08.25	R+L	Ø8÷300	25x8x8	150	60	25	55	2.1	1.0
01050300	M5 25.10.20	R+L	Ø8÷300	*25x8x8 25x10x8	150	60	20	55	2.1	1.0
01050400	M5 25.10.25	R+L	Ø8÷300	*25x8x8 25x10x8	150	60	25	55	2.1	1.0
01050500	M5 25.12.20	R+L	Ø8÷300	25x8x8 25x10x8 25x12x8	150	60	20	55	2.1	1.0
01050600	M5 25.12.25	R+L	Ø8÷300	25x8x8 25x10x8 25x12x8	150	60	25	55	2.1	1.0

* Using backing washers

当製品の価格資料

その他転造ローレットダブルタイプ

製品資料、関連資料

ローレット加工に関するご相談は、ぜひ西部商工まで！

加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。

現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。

特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。

ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。

現場でお困りの方を徹底的にサポートします！

ソリューション、製品に関する
お見積もり・お問い合わせはこちらから

お問い合わせ・ご相談フォーム（無料）
