M11

概要

特徴
・転造式ローレット加工向き
・ヘッドが傾けるため駒とワークのセンタリング位置を保つことができます。
・シャンクのなかの一組のねじによって様々な角度に取付可能です。
・トラバースフィード (F) 、ラジアルフィード (R)どちらにもに適しています。
・垂直面の加工用

利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤、汎用旋盤、CNC旋盤

DIN82に準拠したローレット加工

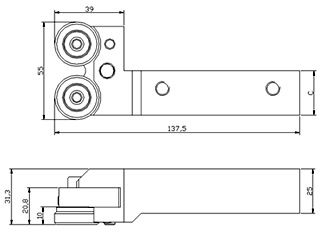

スペック

Code	Reference	Version	Capacity	Knurl	C	Kg	Spare Part
01080100	M11 25.10.20R	R+L	Ø8÷200	25×10×15/11	20	1.0	ETM11 25
01080200	M11 25.10.20L	R+L	Ø8÷200		20	1.0
01080300	M11 25.10.25R	R+L	Ø8÷200		25	1.2
01080400	M11 25.10.25L	R+L	Ø8÷200		25	1.2

当製品の価格資料

その他転造ローレットダブルタイプ

製品資料、関連資料

ローレット加工に関するご相談は、ぜひ西部商工まで！

加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。

現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。

特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。

ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
