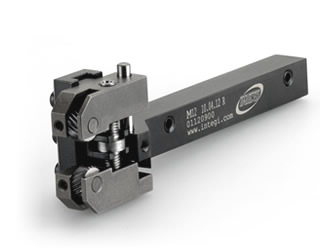

M12 10.04

概要

特徴
・転造式ローレット加工向き
・ねじ付きスピンドルを採用しているので駒をワークピースの直径に対称に調整可能
・レンチで簡単な調整方法
・モジュール式ため複数のシャンクをご利用いただけます
・旋盤のベアリングに圧力をかけません
・駒の圧力が互いに補償するためワークの曲げリスクがなくなります。
・タレットと加工車軸との間に生じる可能性のあるずれを補うために、自動センタリングシステムが特徴です。
・トラバースフィード (F) 、ラジアルフィード (R)どちらにもに適しています。
・サークリップで固定された超硬で作られた車軸なので簡単に駒の交換できます。

利用可能な工作機械
スイス型旋盤、マルチスピンドル旋盤

DIN82に準拠したローレット加工

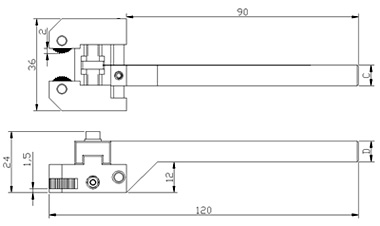

スペック

Code	Reference	Version	Capacity	Knurl	C	D	Kg	Spare Part
01120500	M12 10.04.08 R	Derecha	Ø1÷10	10×4×4	8	12	0.2	EM12
01120600	M12 10.04.08 L	Izquierda	Ø1÷10	10×4×4	8	12	0.2
01120700	M12 10.04.10 R	Derecha	Ø1÷10	10×4×4	10	12	0.2
01120800	M12 10.04.10 L	Izquierda	Ø1÷10	10×4×4	10	12	0.2
01120900	M12 10.04.12 R	Derecha	Ø1÷10	10×4×4	12	12	0.2
01121000	M12 10.04.12 L	Izquierda	Ø1÷10	10×4×4	12	12	0.2

当製品の価格資料

その他転造ローレットダブルタイプ

製品資料、関連資料

ローレット加工に関するご相談は、ぜひ西部商工まで！

加工したいワークにあったローレットツールが分からない
材質、サイズ、ローレットのパターン、加工条件をお伝えください。お問い合わせフォームからワーク図面を添付いただくことも可能です。加工に最適なローレットツールを提案します。

現行のツールでは加工がうまくいかない
現状の加工の問題点、課題があればご相談ください。最適なソリューションでより良い加工の実現をお手伝い。

特殊ローレット駒も対応可能
標準品で対応がむずかしい駒サイズや形状はご相談ください。特殊駒の製作も可能です。

ワークの材質、形状、求められる加工等、数ある条件の元、ツールを選定する必要があります。ぜひお気軽に、ワークの情報や加工のお悩みをお聞かせください、最適なローレットツールの提案、加工の提案を行わせていただきます。
