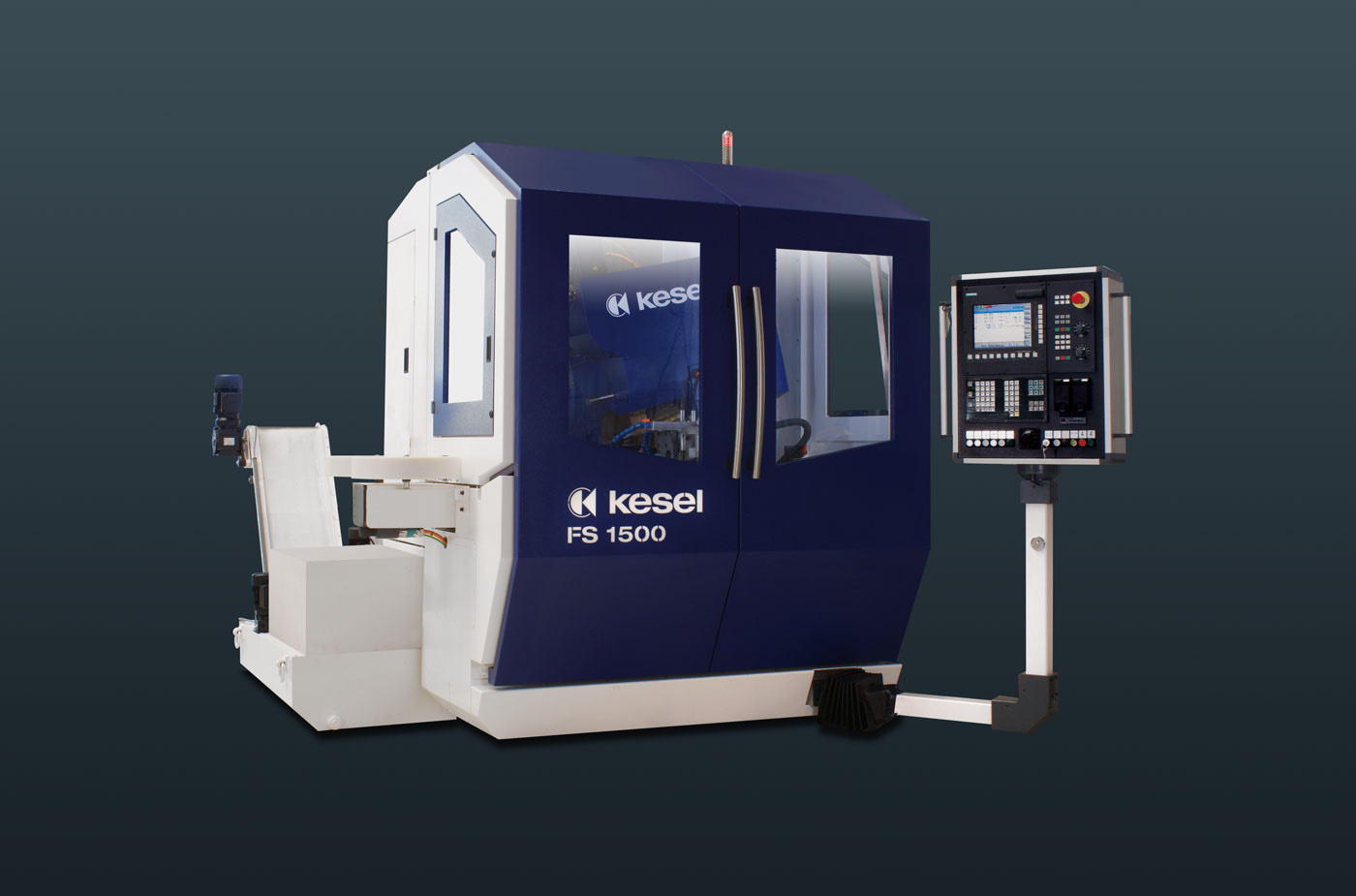

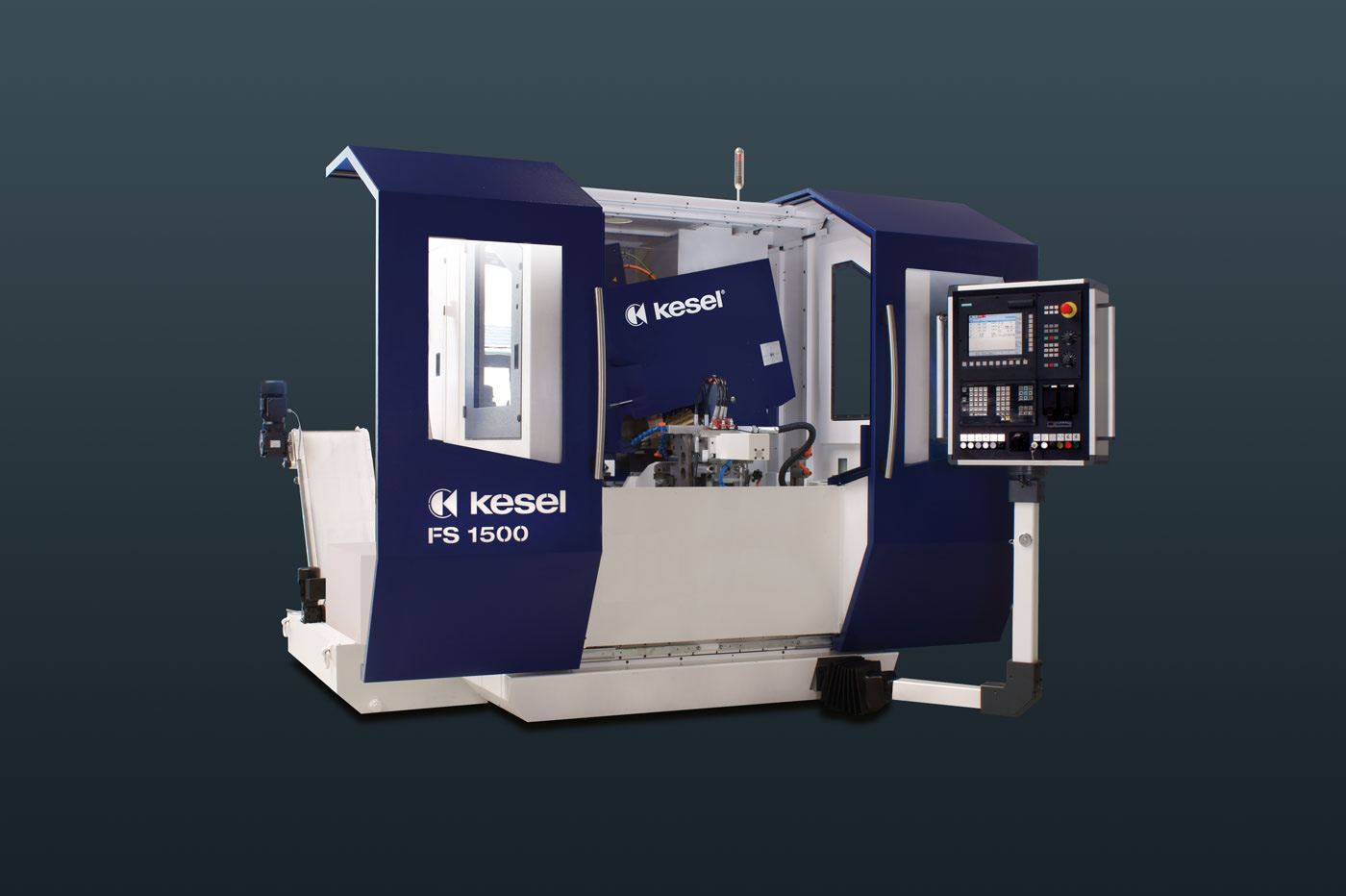

バンドソー フライス盤 FS1500

概要

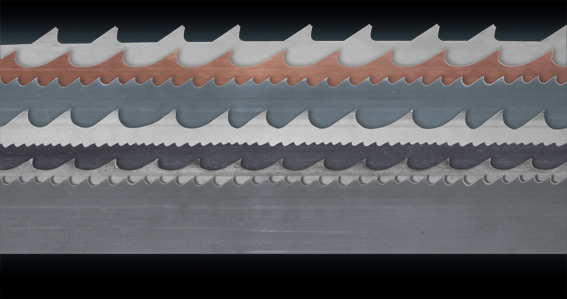

新FS1500は、最大80mmの帯幅と1インチあたり32-1.4歯の切削範囲内のカーボンおよびバイメタル帯鋸刃の歯を切削する為の特殊用途のフライス盤を数十年にわたって製作してきた事で蓄積された専門知識を基にして開発が行われた、非常に生産性の高いマシンです。
このマシンには、最新のSiemens SINUMERIK 802D sl制御装置とSiemensドライブユニットが装備されています。
オプション
-追加のミリング加工アクセサリー
-追加のクランピング装置
-巻取機(コイリングシステム)
-カッター交換装置

スペック

テクニカルデータ*

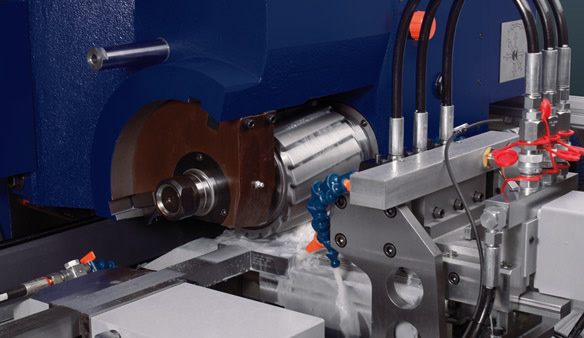

ミーリングヘッド
型式 ハイパワードライブ付きF55.4トランスミッション
パワー 43 kW S6 40%
RPM 最大 315rpm,無段変速
ミーリングアーバー SK 50
ミーリングカッター最小外径 ミーリングカッターのテーパー角、鋸の切り込み角に依存します。
ミーリングカッター最大外径 250mm (ミーリングカッターのテーパー角、鋸の切り込み角に依存します。)
最大工具幅 200mm (カッター設計のコンセプトについては、Keselにお問い合わせください。)
回転軸 切削角度スイベル可動範囲は最大20°
制御

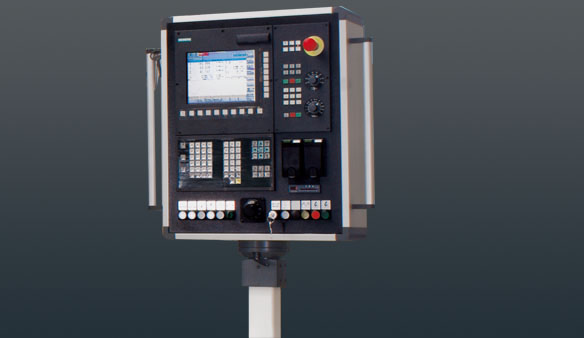

制御 Siemens SINUMERIK 840D sl
クランピングシステム
クランピングシステム 帯板状レべリング装置を用いた油圧式高圧クランピングユニット
クランピング幅 60 mm
バンドガイド,バリプレート
バンドガイド,バリプレート 垂直方向と水平方向に調整可能,バリプレートの駆動:電動式

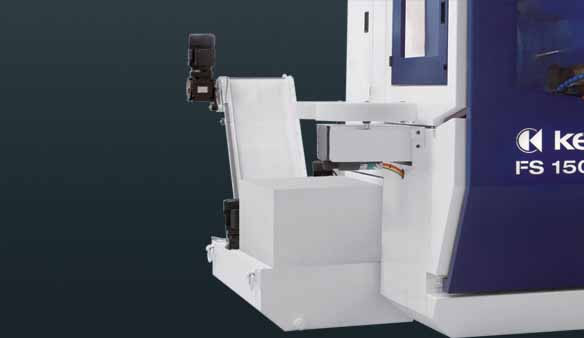

クーラント,切り屑除去
冷却用潤滑剤 オイル/エマルジョン
容量 380 リットル
精密濾過 精密濾過用磁気濾過ローラー
Voltage
電圧 3 x 400 V
電流 80 A
機械寸法・重量
取り付け寸法(LxDxH) 5,200 x 2,900 x 2,700 mm
機械重量 6,700 kg (制御盤キャビネットを含む)
資料請求・お問い合わせ

その他 専用機
