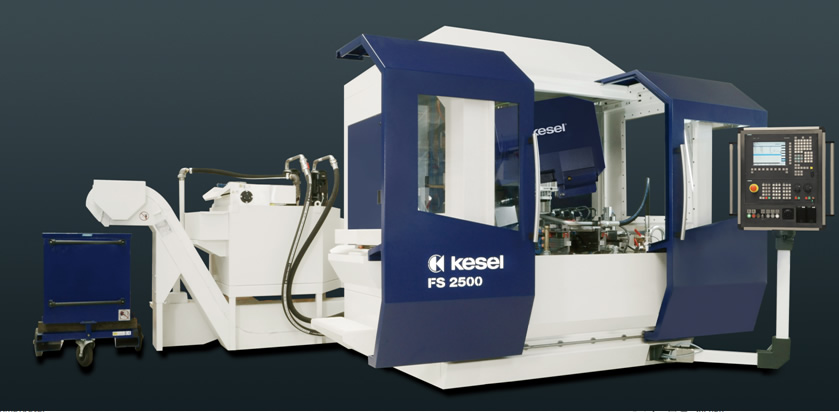

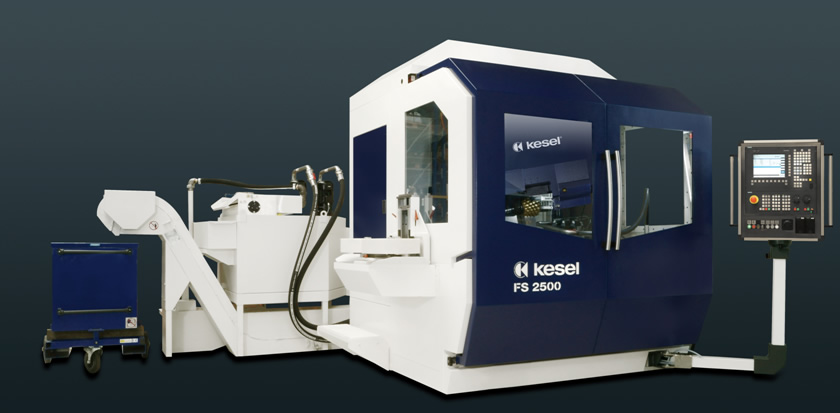

バンドソーフライス盤 FS2500

概要: FS 2500は、FS 2000の後継機種です。FS 1500を世に出すことに成功した現在、Keselは、バンドマシンのブレードミリングマシンに新しい改訂機を導入しています。Siemens CNC Sinumerik 840D sl制御システムと最適化されたSiemensサーボドライブユニットを搭載しています。マシンの多くの領域が改善され、生産性、品質、効率、操作性が向上しています。

このマシンは、カーボンおよびバイメタルのバンドソーの効率的な歯形加工、ならびに125 mmのバンド幅と32〜0.5 tpiの輪郭加工範囲までのカーバイド先端の帯鋸刃のバッキング材用に最適化されています。生産工程で新しいF 2500バンドブレードミリングマシンを採用することで、全自動フィードスルーフライス加工、短いサイクルタイム、歯の形状と切れ刃の最適な結果、大規模な安全装置の信頼性などの利点が保証されます。
オプション
-追加のフライスアクセサリ
-追加のクランプ装置
-コイリングシステム
-カッター交換ユニット

スペック

テクニカルデータ*

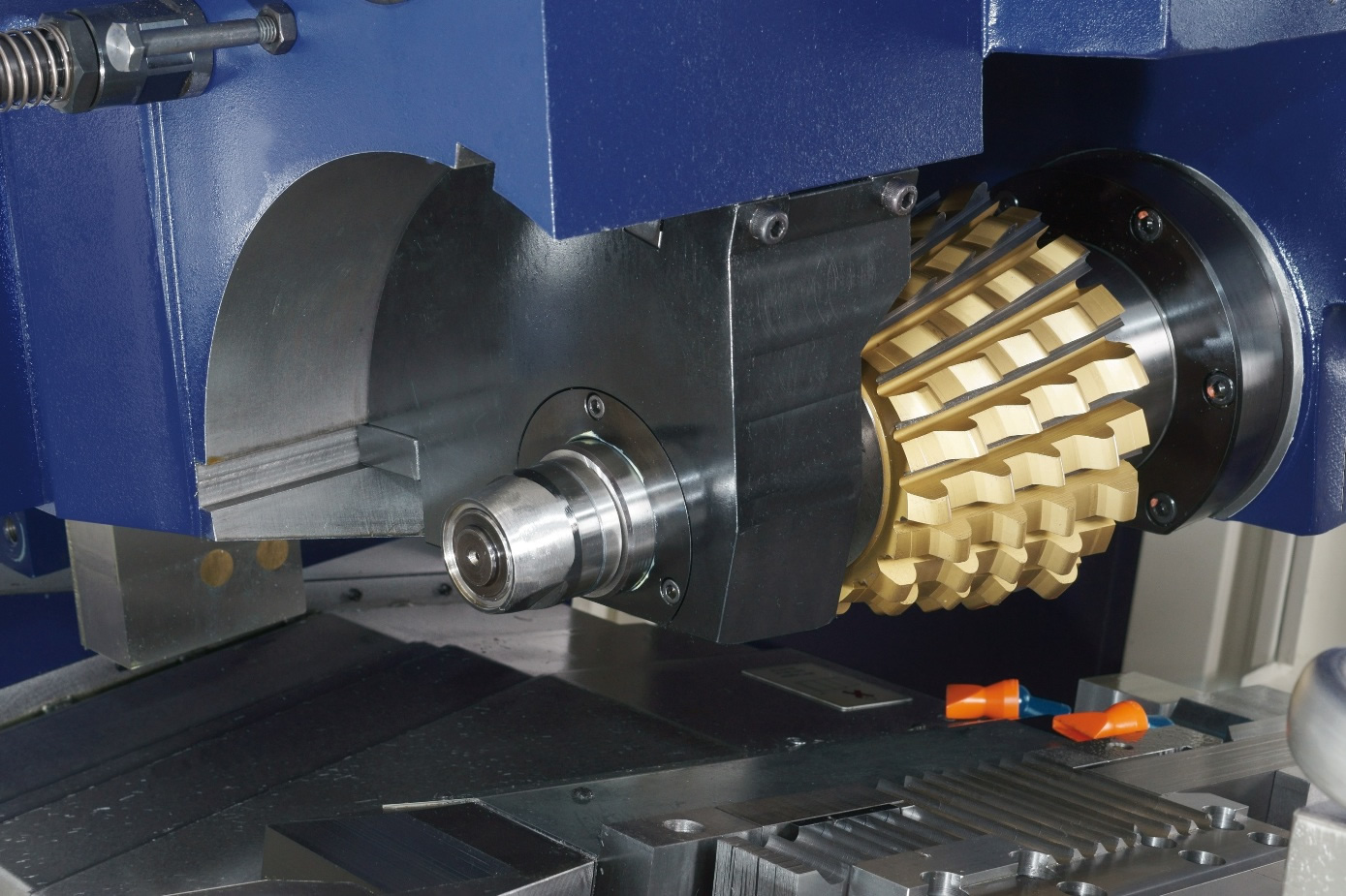

ミリングヘッド
型式	増加したパワードライブによるF350改良型トランスミッション
パワー	45 kW S6 40 %
RPM	最大450rpm (無段階変速)
ミリングアーバー	SK 50
フライス盤の最小外径	165mm + 切削深さ×2 + 5mm 安全マージン + 再切削(メーカーに準ずる)
フライス盤の最大外径	310mm(カッターのコーン角/すくい角による)
最大工具幅	240mm;要求に応じてカッター設計に関する技術的支援を行います
回転軸	切削角度スイベル範囲は最大20°
制御

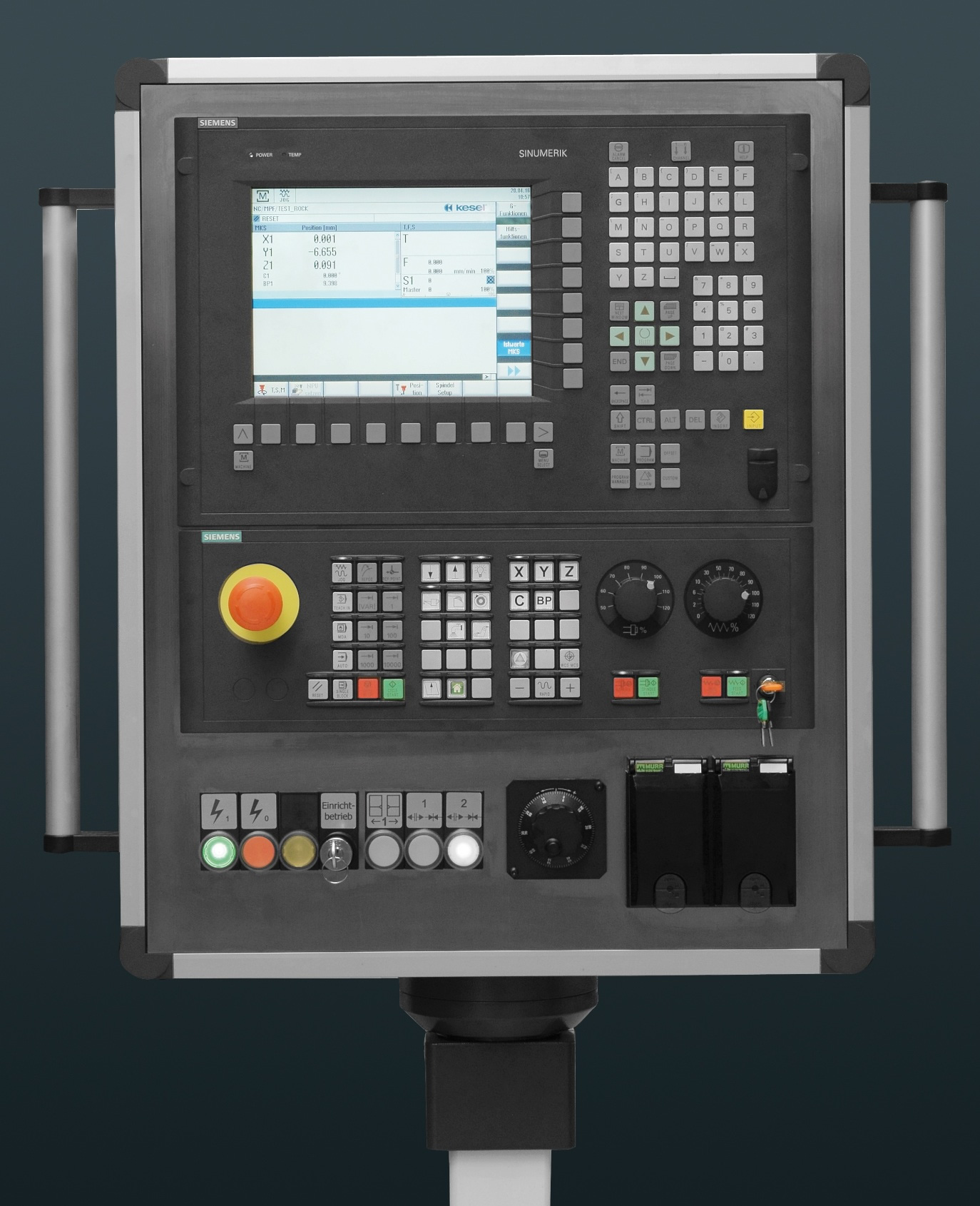

制御	Siemens SINUMERIK 840D sl
クランピングシステム
クランピングシステム	クランプジョーの持ち上げが40％減少し、工具寿命が延長された新しいクランプシステム
クランプ幅	60 mm
バンドガイド,バリプレート
バンドガイド,バリプレート	バンドガイド　垂直方向と水平方向に調整可能バリプレート　電動式

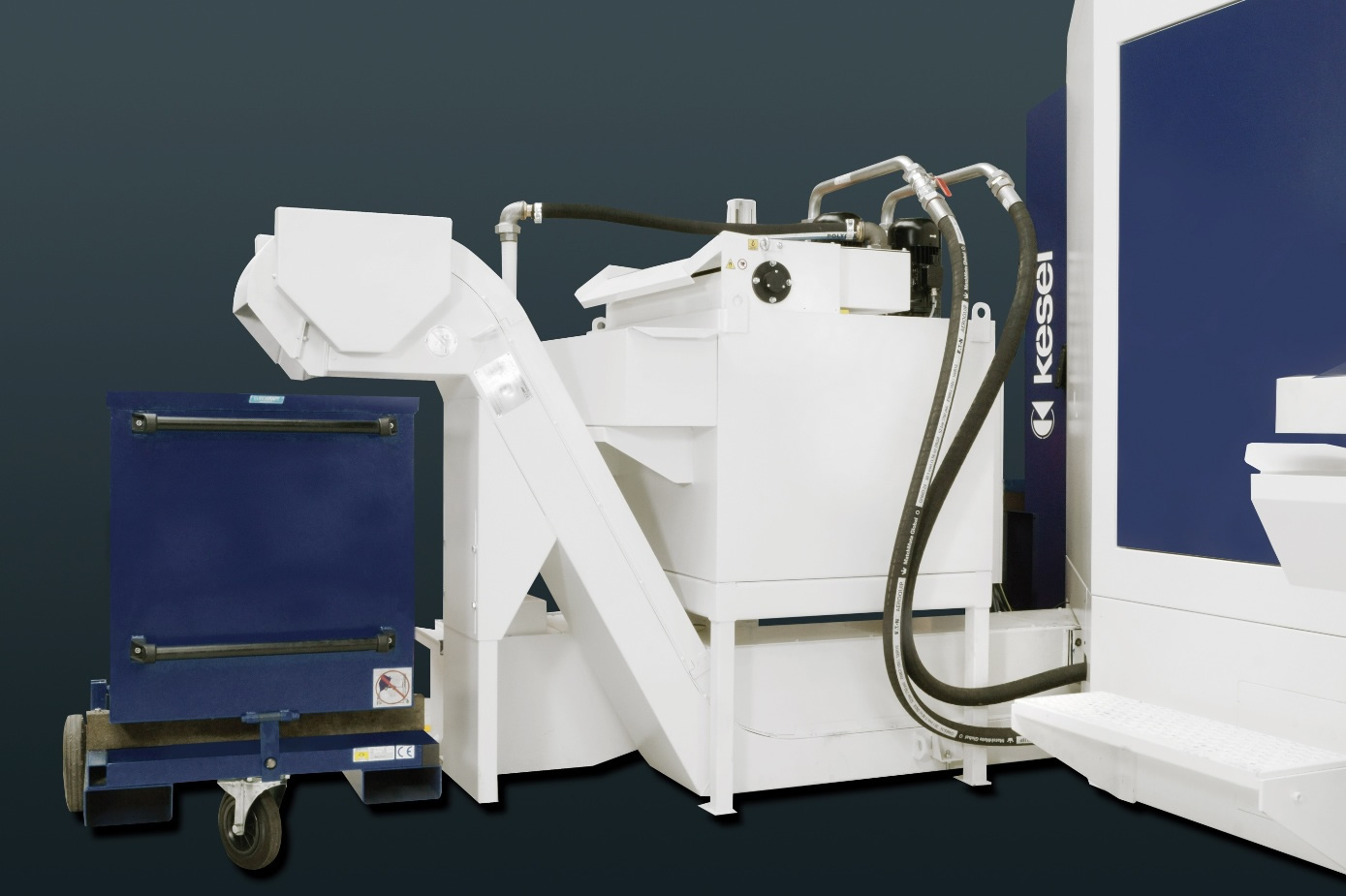

クーラント,切り屑除去
冷却用潤滑剤	エマルジョン
タンク容量	900 リットル
精密ろ過	精密ろ過用磁気ろ過ローラー
電源規格
電圧	400V×3
電流	80 A
機械寸法・重量
寸法(LxDxH)	2,230 x 3,570 x 2,510 mm
機械重量	約13,000 kg (制御キャビネットを含む)
