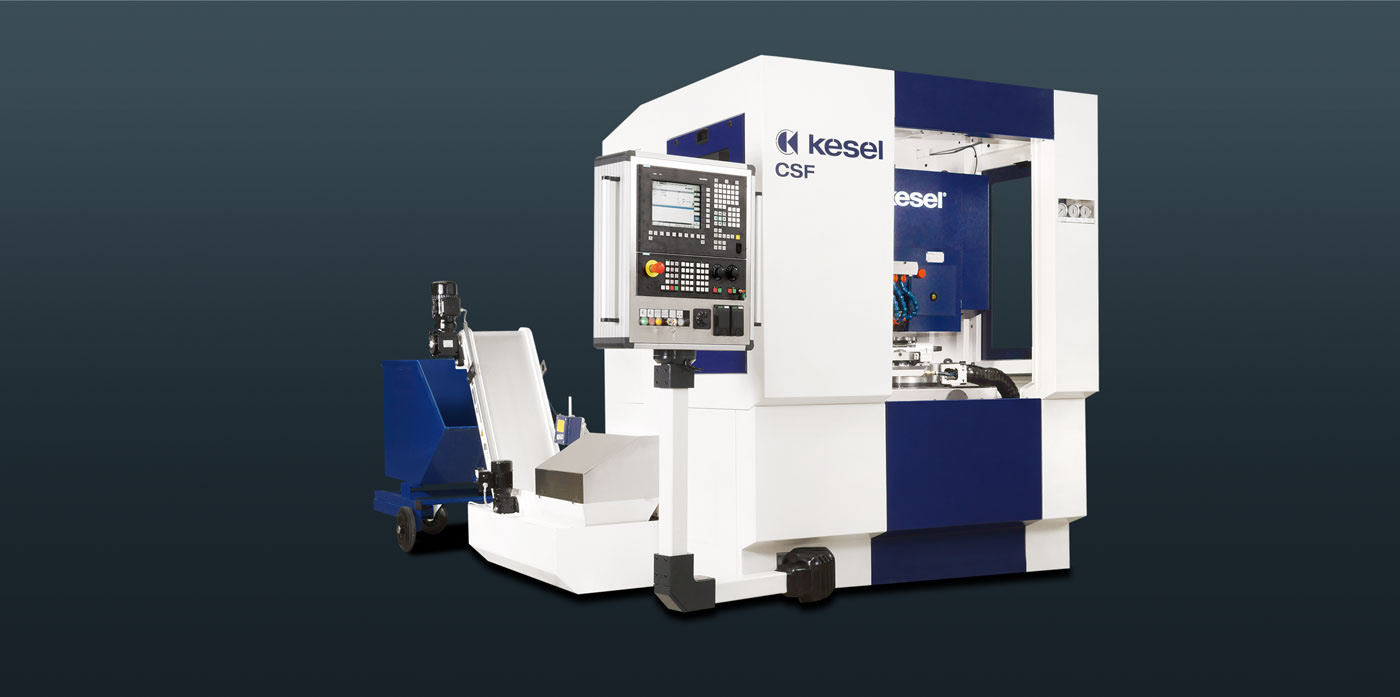

クロスセレーションフランジフライス盤 CSF

概要: CSFは、クロスセレーションフランジの歯形加工用に特別に設計されており、多種多様な慣習的なパーツを加工できます。高精度を壊さずサイクル時間を短縮させ、加工コストを削減でき、優秀な機械です。Siemens SINUMERIK 840D sl制御装置とSiemensサーボドライブユニットが装備されています。機械の追加オプションが幅広く選択がございまして、お客様のご期待にお答え致します。

オプション
- いろんなフランジ用アクセサリー
- 自動化設定

スペック

テクニカルデータ*
移動量
X軸	± 15 mm (manual)
Y軸	230 mm
Z軸	370 mm
B軸	0 - 70 °

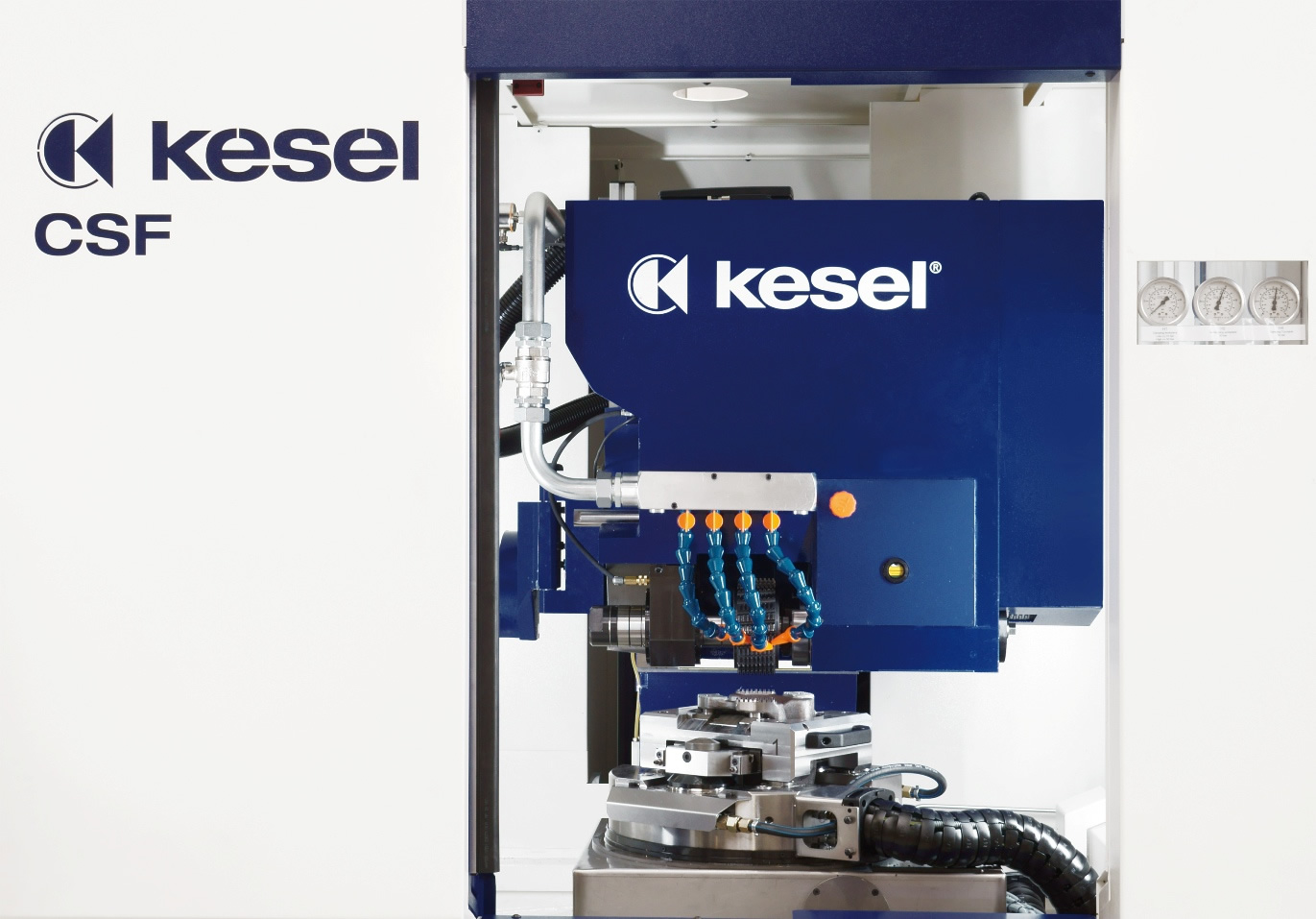

フライス盤ヘッド
型式	F55.4 ハイパワードライブ
パワー	43 kW S6 40 %
RPM	最大315rpm, 可変
アーバー	SK 50
最小カッター径	128 mm + 2 x 深さ + 5 mm 余裕幅+ 再研磨幅 (メーカーによる)
最大カッター径	250 mm
最大カッター幅	200 mm (詳しくは当社まで)

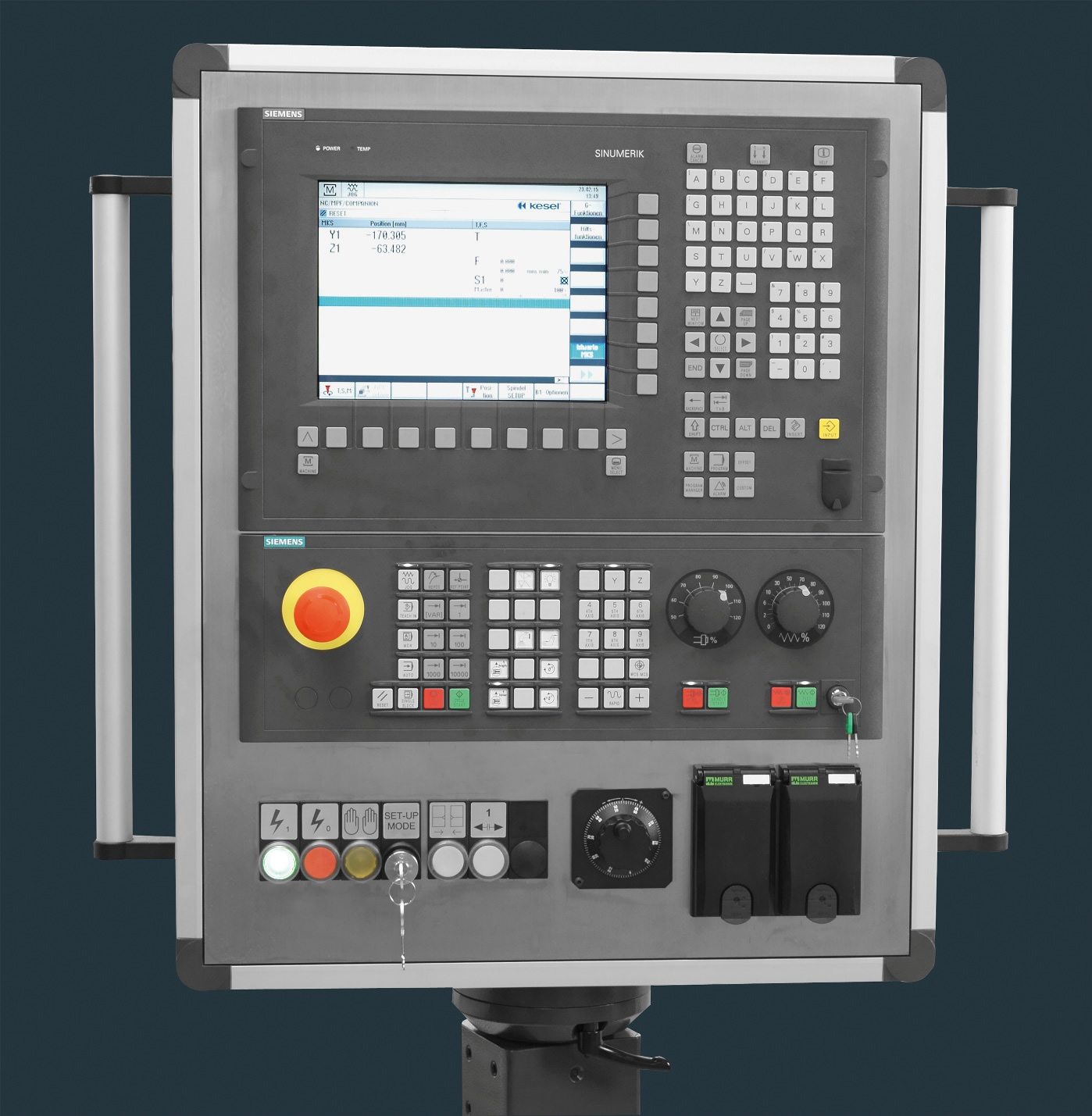

制御盤
制御	Siemens SINUMERIK 840D sl
クランプ装置
クランピングシステム	油圧式ワーククランプ装置、回転範囲 70˚
クーラント
冷却剤	エマルジョン
タンク容量	380 リットル

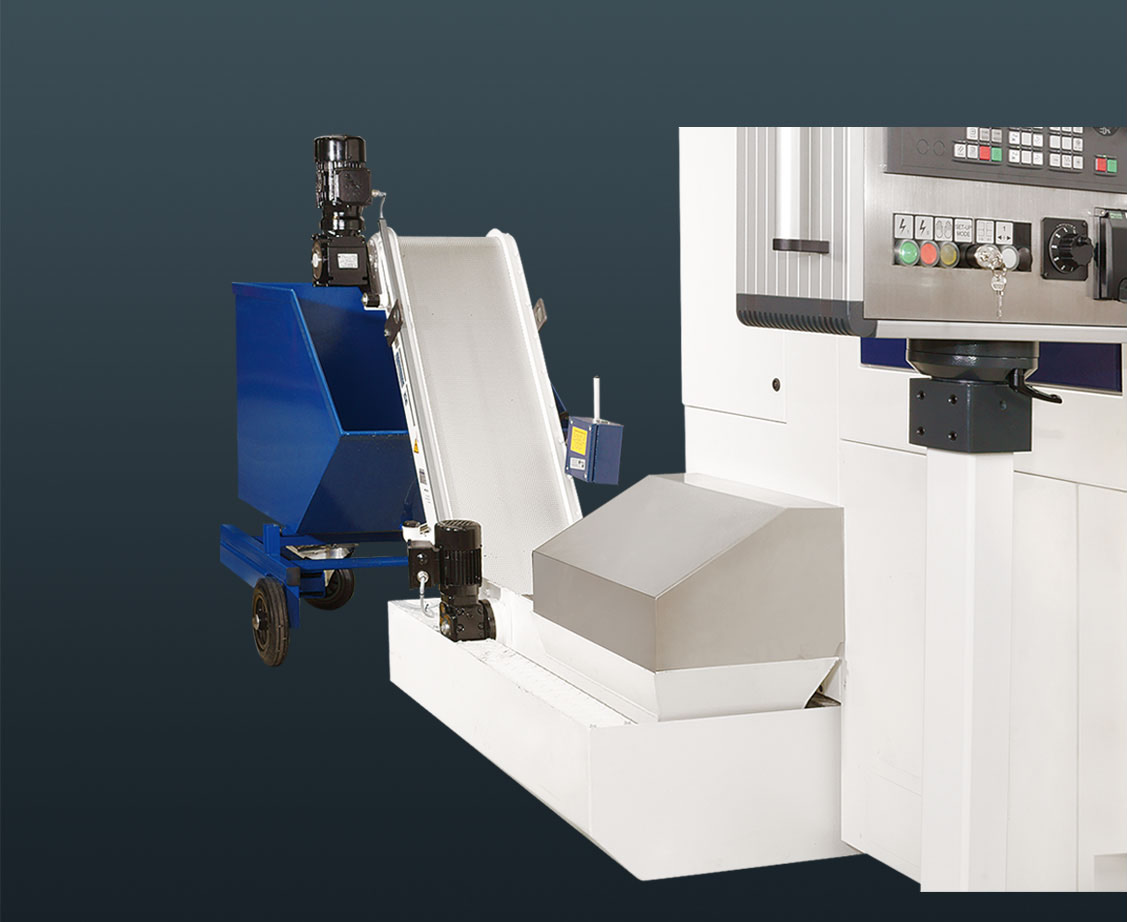

切粉フィルター	マグネットタイプフィルター
電源規格
電圧	3 x 400 V
電流	80 A
機械寸法・重量
寸法	(L x D x H) 5,200 x 2,900 x 2,700 mm
機械重量	6,700 kg
